Покрытие из карбида тантала

VeTek Semiconductor является ведущим производителем материалов для покрытия из карбида тантала для полупроводниковой промышленности. Наш основной ассортимент продукции включает детали с покрытием из карбида тантала CVD, детали с спеченным покрытием TaC для выращивания кристаллов SiC или процесса эпитаксии полупроводников. Компания VeTek Semiconductor прошла сертификацию ISO9001 и имеет хороший контроль качества. VeTek Semiconductor стремится стать новатором в индустрии покрытий из карбида тантала посредством постоянных исследований и разработок итеративных технологий.

Основная продукция: направляющее кольцо с покрытием TaC, трехлепестковое направляющее кольцо с покрытием CVD TaC, полумесяц с покрытием TaC из карбида тантала, планетарный эпитаксиальный токоприемник SiC с покрытием CVD TaC, кольцо с покрытием из карбида тантала, пористый графит с покрытием из карбида тантала, вращающийся токоприемник с покрытием TaC, кольцо из карбида тантала, вращающаяся пластина с покрытием TaC, пластина с покрытием TaC токоприемник, дефлекторное кольцо с покрытием TaC, крышка с покрытием CVD TaC, патрон с покрытием TaC и т. д., чистота ниже 5 частей на миллион, может удовлетворить требования клиентов.

Графит покрытия TaC создается путем покрытия поверхности графитовой подложки высокой чистоты тонким слоем карбида тантала с помощью запатентованного процесса химического осаждения из паровой фазы (CVD). Преимущество показано на рисунке ниже:

Excellent properties of TaC coating graphite


Покрытие из карбида тантала (TaC) привлекло внимание благодаря своей высокой температуре плавления до 3880°C, превосходной механической прочности, твердости и стойкости к термическим ударам, что делает его привлекательной альтернативой процессам эпитаксии сложных полупроводников с более высокими температурными требованиями, таким как система Aixtron MOCVD и процесс эпитаксии SiC LPE. Оно также имеет широкое применение в процессе выращивания кристаллов SiC методом PVT.


Ключевые особенности

● Температурная стабильность до 2500°C и превосходная устойчивость к тепловому удару.

● Сверхвысокая чистота (<5 ppm) и сильная адгезия к графиту для минимального образования частиц.

● Превосходная устойчивость к парам H₂, NH₃, SiH₄ и Si в суровых технологических средах.

● Конформное покрытие с возможностью размера до 750 мм в диаметре, единственное предложение в Китае.


Спецификация продукта

Параметр покрытия VeTek Semiconductor из карбида тантала:

Физические свойства покрытия TaC
Плотность 14,3 г/см³
Твердость 2000 Гонконг
Тепловое расширение 6,3×10⁻⁶/К
Сопротивление 1×10⁻⁵ Ом·см
Термическая стабильность <2500°С
Толщина покрытия ≥20 мкм (типично 35±10 мкм)


карбидное (TaC) покрытие на микроскопическом сечении:

the microscopic cross-section of Tantalum carbide (TaC) coating


Данные EDX покрытия TaC:

EDX data of TaC coating


Данные о кристаллической структуре покрытия TaC:

Элемент Атомный процент
Пт. 1 Пт. 2 Пт. 3 Средний
С К 52.10 57.41 52.37 53.96
Та М 47.90 42.59 47.63 46.04


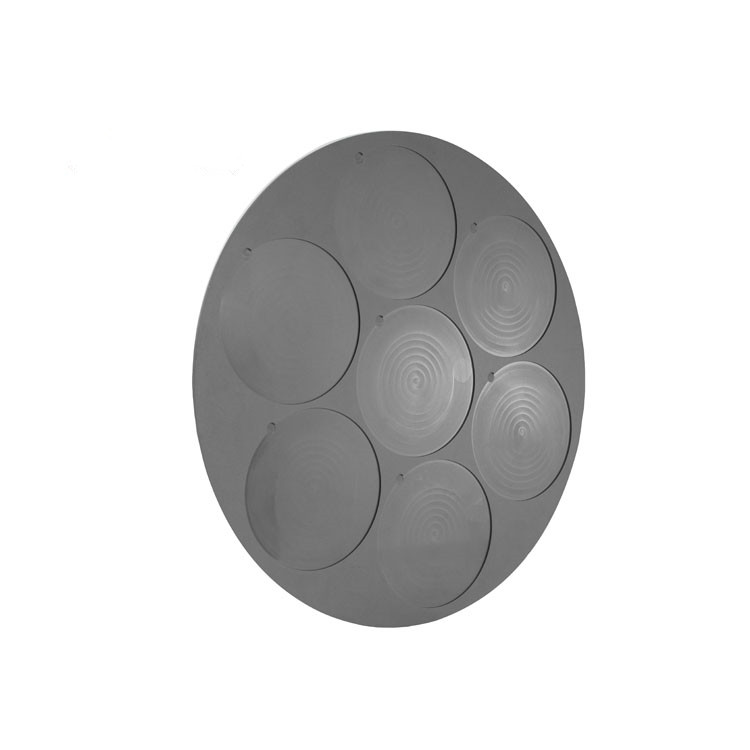

TaC Coating Chuck Патрон с покрытием TaC TaC Coating Planetary Disk Планетарный диск с покрытием TaC
Пластина с покрытием TaC
TaC Coating Rotation Plate Вращающаяся пластина с покрытием TaC Датчик покрытия TaC CVD TaC coating Cover Покрытие CVD TaC Крышка CVD TaC Coating Ring Кольцо с покрытием CVD TaC TaC Coating Plate Пластина покрытия TaC


Приложения

Чтобы удовлетворить разнообразные потребности полупроводниковых процессов, VeTek предлагает целевые продукты с покрытием из карбида тантала. В следующей таблице они классифицированы по основным областям применения, с указанием типичных компонентов и применимых процессов:

Область применения Типичные продукты Описание приложения
Карбид кремниевая эпитаксия Планетарный токоприемник с CVD-покрытием TaC,Токоприемник пластины с покрытием TaC,Направляющее кольцо с покрытием TaC Подходит для высокотемпературных эпитаксиальных процессов SiC (например, метод LPE), обеспечивая высокую термическую стабильность и интерфейс с низким уровнем загрязнения для обеспечения однородности пленки.
GaN / светодиодная эпитаксия (MOCVD) Душевая лейка, сателлитный диск, маскирующее кольцо, теплозащитный экран, форсунка. Подходит для систем MOCVD Aixtron, устойчив к коррозии H₂/NH₃, снижает загрязнение частицами и повышает выход эпитаксиальных светодиодов.
Выращивание кристаллов SiC (метод PVT) Пористый графит с покрытием TaC,Полумесяц с покрытием TaC,направляющее кольцо,крышка,патрон Используется при выращивании слитков SiC PVT, выдерживает температуру до 2500 ° C, предотвращает графитовые реакции и обеспечивает кристальную чистоту.
Высокотемпературный нагрев и вспомогательные компоненты Датчик индукционного нагрева,резистивный нагревательный элемент, вафельный носитель Подходит для систем индукционного или резистивного нагрева, обладает высокой твердостью и термостойкостью, продлевая срок службы компонентов в 3–5 раз.

Более подробную информацию о решениях по согласованию процессов см.Эпитаксия карбида кремниясоответствующую страницу приложения.


Мы поддерживаем индивидуальные услуги, основанные на требованиях клиентов. Прошел ISO9001 с хорошим контролем качества.

Добро пожаловать, свяжитесь с нами для дальнейшей консультации или оставьте сообщение

View as

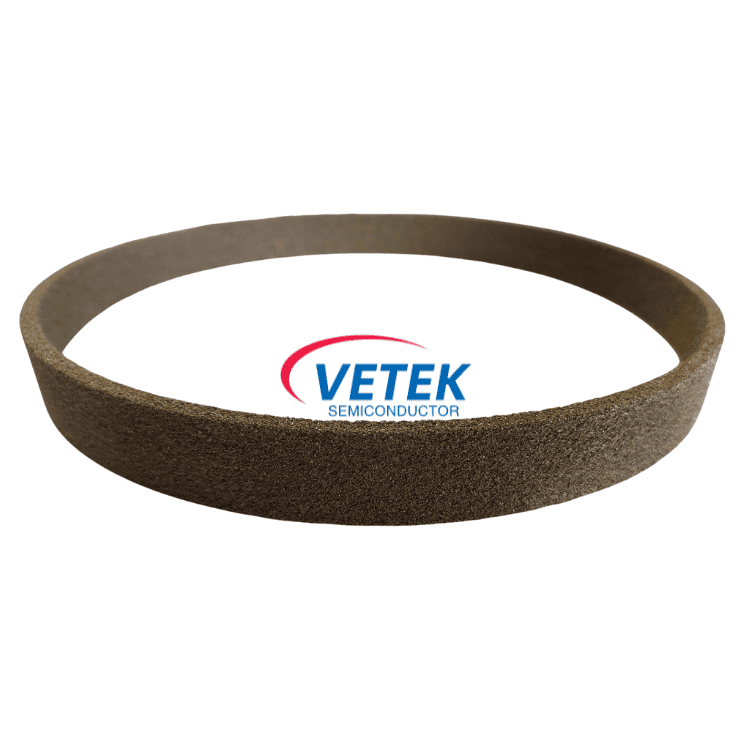

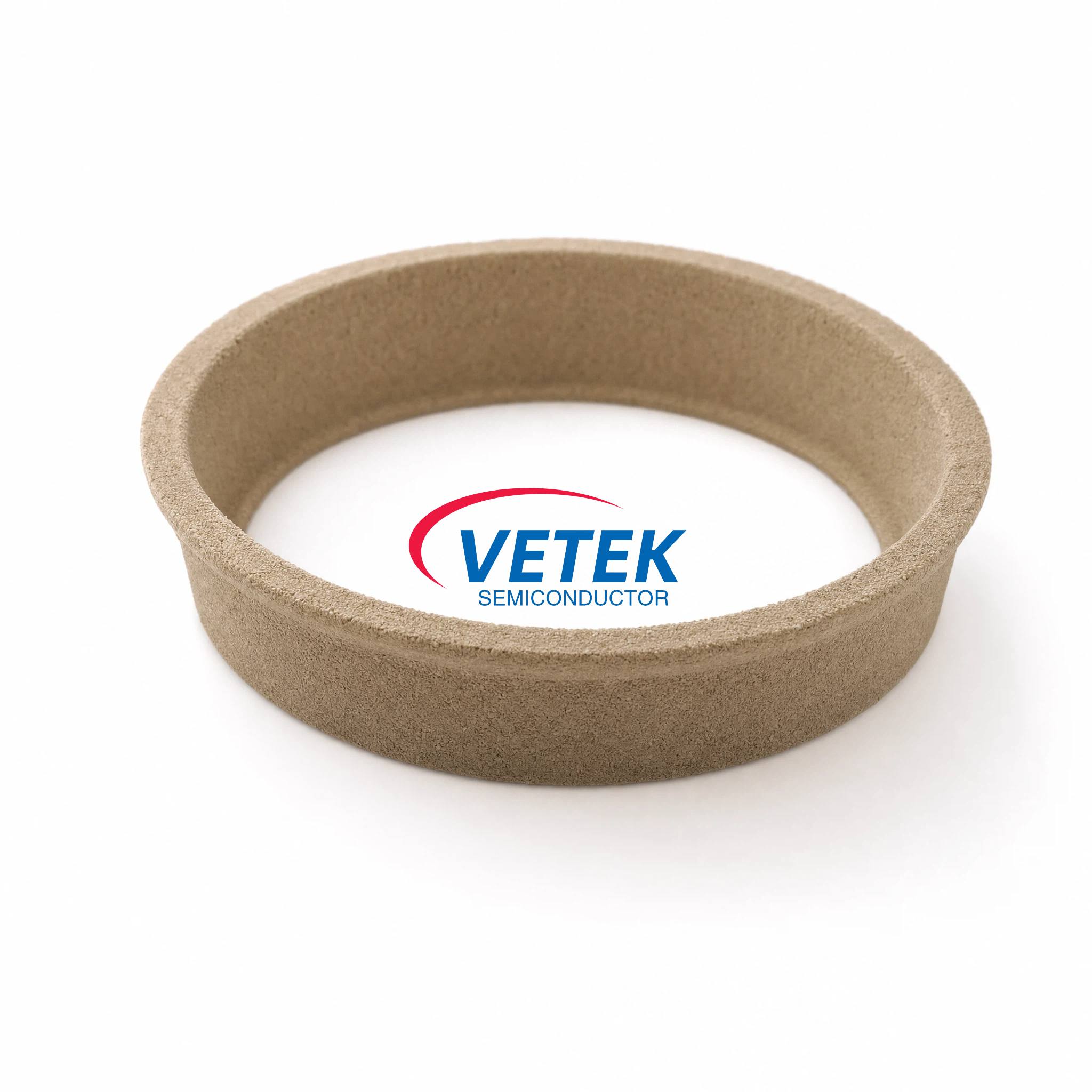

Графитовое кольцо с пористым карбидом тантала (TaC)

Графитовое кольцо с пористым карбидом тантала (TaC)

Кольцо VETEK из пористого графита с покрытием TaC представляет собой компонент термического поля, разработанный для выращивания монокристаллов SiC с помощью процесса PVT (физического переноса пара). Он изготовлен из пористого графита высокой чистоты и покрыт карбидом тантала (TaC) по технологии CVD. Целью конструкции является высокотемпературная стабильность, химическая устойчивость и контролируемые характеристики теплового поля. Минимизируя загрязнение и поддерживая согласованность процесса, этот компонент способствует воспроизводимым результатам выращивания кристаллов SiC.
Токоприемник с CVD-покрытием из карбида тантала (TaC)

Токоприемник с CVD-покрытием из карбида тантала (TaC)

Токоприемник VETEK с CVD-покрытием TaC сочетает в себе изостатическую графитовую подложку высокой чистоты с плотным CVD-покрытием из карбида тантала (TaC), что обеспечивает исключительную термическую стабильность, коррозионную стойкость и низкое образование частиц для требовательной эпитаксии полупроводников. Разработанный для эпитаксиального выращивания SiC, GaN и AlN, он сводит к минимуму загрязнение, улучшает однородность температуры пластин и продлевает срок службы компонентов в высокотемпературных процессах MOCVD и CVD.
Пористый графит с покрытием из карбида тантала (TaC) для выращивания кристаллов SiC

Пористый графит с покрытием из карбида тантала (TaC) для выращивания кристаллов SiC

Пористый графит с покрытием из карбида тантала VeTek Semiconductor — это новейшая инновация в технологии выращивания кристаллов карбида кремния (SiC). Этот усовершенствованный композитный материал, разработанный для высокоэффективных тепловых полей, представляет собой превосходное решение для управления паровой фазой и контроля дефектов в процессе PVT (физического переноса пара).
Графитовое вафельное кольцо с покрытием TaC

Графитовое вафельное кольцо с покрытием TaC

VeTek Semiconductor является профессиональным производителем и поставщиком графитовых вафельных колец с покрытием TaC в Китае. Мы не только предоставляем современные и долговечные графитовые вафельные покрытия с покрытием TaC, но также поддерживаем индивидуальные услуги. Добро пожаловать на покупку графитового вафельного кольца с покрытием TaC на нашем заводе.
Суссептор с CVD-покрытием TaC

Суссептор с CVD-покрытием TaC

Vetek CVD TaC Coated Susceptor — это прецизионное решение, специально разработанное для высокопроизводительного эпитаксиального роста MOCVD. Он демонстрирует превосходную термическую стабильность и химическую инертность в условиях экстремально высоких температур (1600°C). Опираясь на строгий процесс осаждения CVD VETEK, мы стремимся улучшить однородность роста пластин, продлить срок службы основных компонентов и предоставить стабильные и надежные гарантии производительности для каждой партии полупроводниковой продукции.

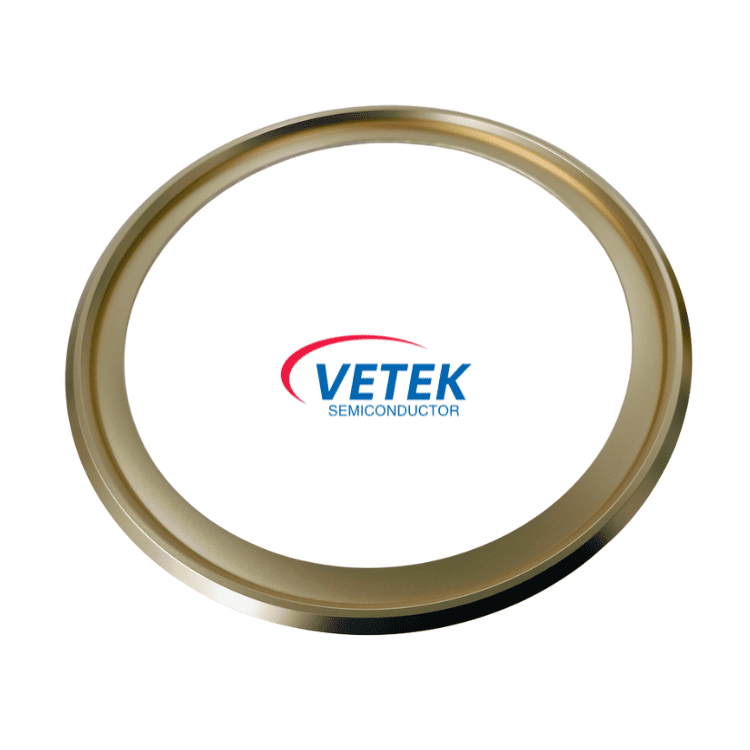

Графитовое кольцо с CVD-покрытием TaC

Графитовое кольцо с CVD-покрытием TaC

Графитовое кольцо с CVD-покрытием TaC от Veteksemicon разработано для удовлетворения экстремальных требований обработки полупроводниковых пластин. Используя технологию химического осаждения из паровой фазы (CVD), плотное и однородное покрытие из карбида тантала (TaC) наносится на графитовые подложки высокой чистоты, обеспечивая исключительную твердость, износостойкость и химическую инертность. В производстве полупроводников графитовое кольцо с покрытием CVD TaC широко используется в камерах MOCVD, травления, диффузии и эпитаксиального выращивания, служа ключевым структурным или герметизирующим компонентом для носителей пластин, токоприемников и экранирующих сборок. Ждём вашей дальнейшей консультации.
Являясь профессиональным производителем и поставщиком Покрытие из карбида тантала в Китае, мы располагаем собственным заводом. Если вам нужны индивидуальные услуги, отвечающие конкретным потребностям вашего региона, или вы хотите купить передовые и надежные Покрытие из карбида тантала, произведенные в Китае, вы можете оставить нам сообщение.
