Покрытие из карбида кремния

VeTek Semiconductor специализируется на производстве продуктов с покрытиями из сверхчистого карбида кремния. Эти покрытия предназначены для нанесения на очищенный графит, керамику и компоненты из тугоплавких металлов.


Наши покрытия высокой чистоты в первую очередь предназначены для использования в полупроводниковой и электронной промышленности. Они служат защитным слоем для носителей пластин, токоприемников и нагревательных элементов, защищая их от агрессивных и реактивных сред, возникающих в таких процессах, как MOCVD и EPI. Эти процессы являются неотъемлемой частью обработки пластин и производства устройств. Кроме того, наши покрытия хорошо подходят для применения в вакуумных печах и нагревании образцов, где встречаются условия высокого вакуума, реактивные и кислородные среды.


В VeTek Semiconductor мы предлагаем комплексное решение с использованием наших передовых возможностей механического цеха. Это позволяет нам производить базовые компоненты с использованием графита, керамики или тугоплавких металлов и наносить керамические покрытия SiC или TaC собственными силами. Мы также предоставляем услуги по нанесению покрытий на детали, поставляемые заказчиком, обеспечивая гибкость для удовлетворения разнообразных потребностей.


Наши продукты с покрытием из карбида кремния широко используются в эпитаксии Si, эпитаксии SiC, системе MOCVD, процессе RTP/RTA, процессе травления, процессе травления ICP/PSS, процессах различных типов светодиодов, включая синие и зеленые светодиоды, УФ-светодиоды и глубокие УФ-светодиоды. Светодиод и т. д., адаптированный к оборудованию LPE, Aixtron, Veeco, Nuflare, TEL, ASM, Annealsys, TSI и так далее.


Детали реактора, которые мы можем сделать:


Aixtron G5 MOCVD Susceptors


Покрытие из карбида кремния имеет ряд уникальных преимуществ:

Silicon Carbide Coating several unique advantages



Параметры покрытия из карбида кремния VeTek Semiconductor

Основные физические свойства покрытия CVD SiC
Свойство Типичное значение
Кристаллическая структура FCC β-фаза поликристаллическая, преимущественно (111) ориентированная
Карбид кремния Плотность покрытия 3,21 г/см³
Покрытие SiCТвердость Твердость 2500 по Виккерсу (нагрузка 500 г)
Размер зерна 2~10 мкм
Химическая чистота 99,99995%
Теплоемкость 640 Дж·кг-1·К-1
Температура сублимации 2700℃
изгибная прочность 415 МПа РТ 4-точечный
Модуль Юнга Изгиб 430 ГПа, 4 точки, 1300 ℃
Теплопроводность 300 Вт·м-1·К-1
Тепловое расширение (КТР) 4,5×10-6К-1

КРИСТАЛЛИЧЕСКАЯ СТРУКТУРА ПЛЕНКИ CVD SIC

CVD SIC FILM CRYSTAL STRUCTURE



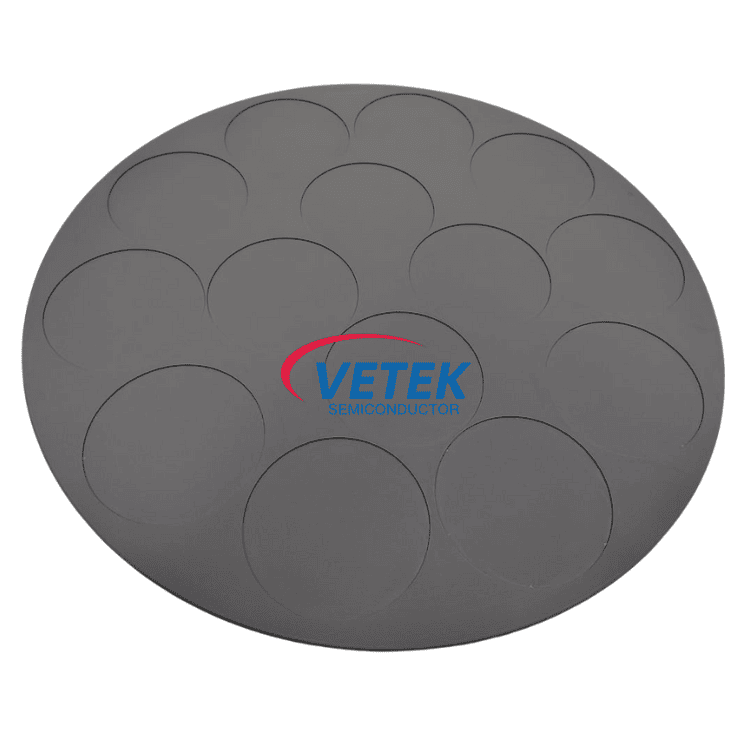

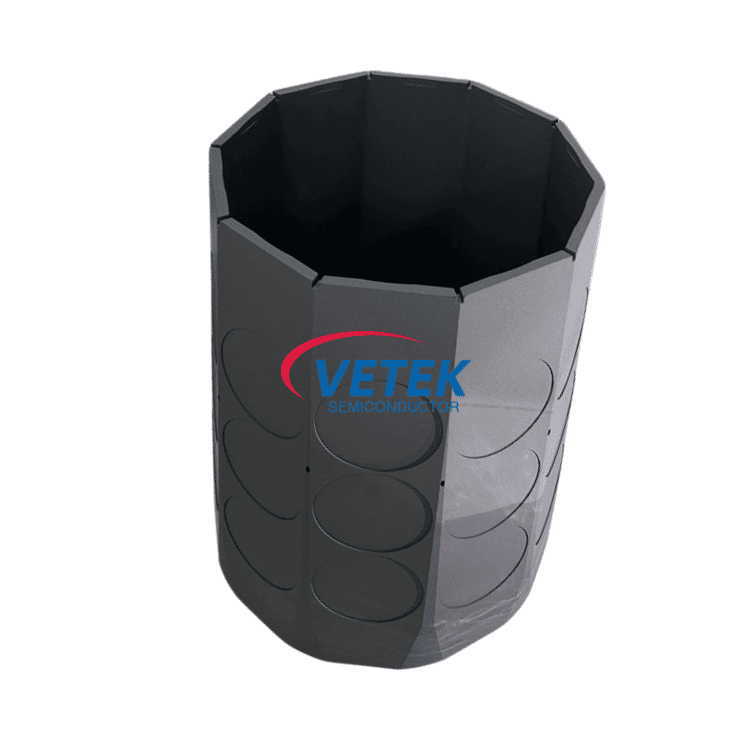

Silicon Carbide coated Epi susceptor Эпи-суцептор с покрытием из карбида кремния SiC Coating Wafer Carrier Вафельный носитель с покрытием SiC SiC coated Satellite cover for MOCVD Крышка сателлита с покрытием SiC для MOCVD CVD SiC Coating Wafer Epi Susceptor CVD SiC-покрытие вафельного эписуссептора CVD SiC coating Heating Element Нагревательный элемент с CVD-покрытием SiC Aixtron Satellite wafer carrier Aixtron Satellite вафельный носитель SiC Coating Epi susceptor Эпиприемник с покрытием SiC SiC coating halfmoon graphite parts Детали из полумесяца с графитовым покрытием SiC


View as

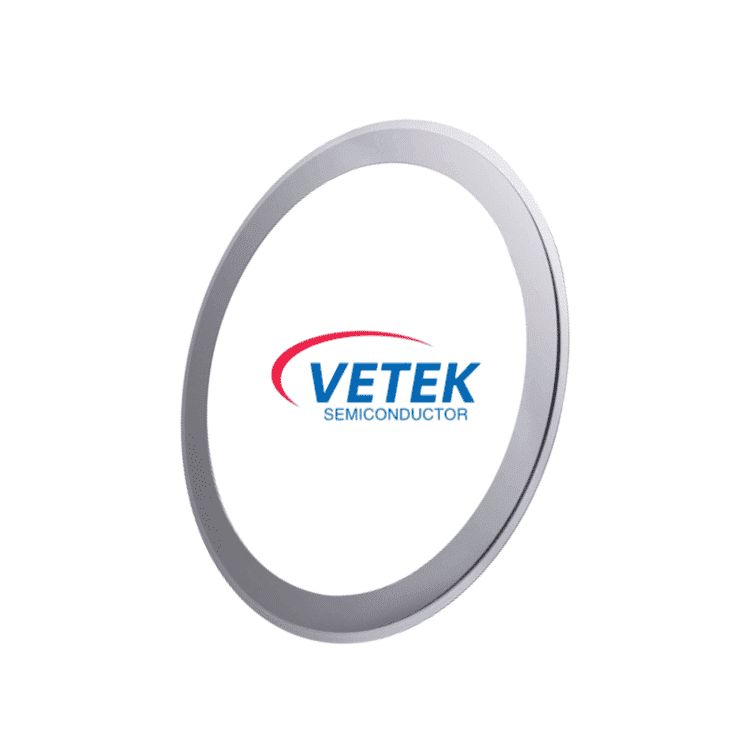

Твердые кольца фокусировки SiC

Твердые кольца фокусировки SiC

Фокусное кольцо Solid SiC, предназначенное для окружения зоны отслеживания пластины, обеспечивает линейное распределение плазмы и точные профили травления от края до центра. Эти компоненты премиум-класса из β-SiC изготовлены компанией Vetek Semiconductor (Wuyi Tianyao New Material Technology Co., LTD) с использованием запатентованной технологии химического осаждения из паровой фазы (CVD). Путем испарения сырья в плотную матрицу без связующих веществ Vetek устраняет пористые микрозазоры, характерные для старых материалов. По сравнению со стандартным кварцевым или кремниевым экраном наши CVD-SiC-компоненты гораздо лучше противостоят агрессивным галогенным газам, защищая пластину при глубокой логике менее 7 нм и плотной технологии изготовления чипов памяти. С нетерпением ждем ваших дальнейших запросов.

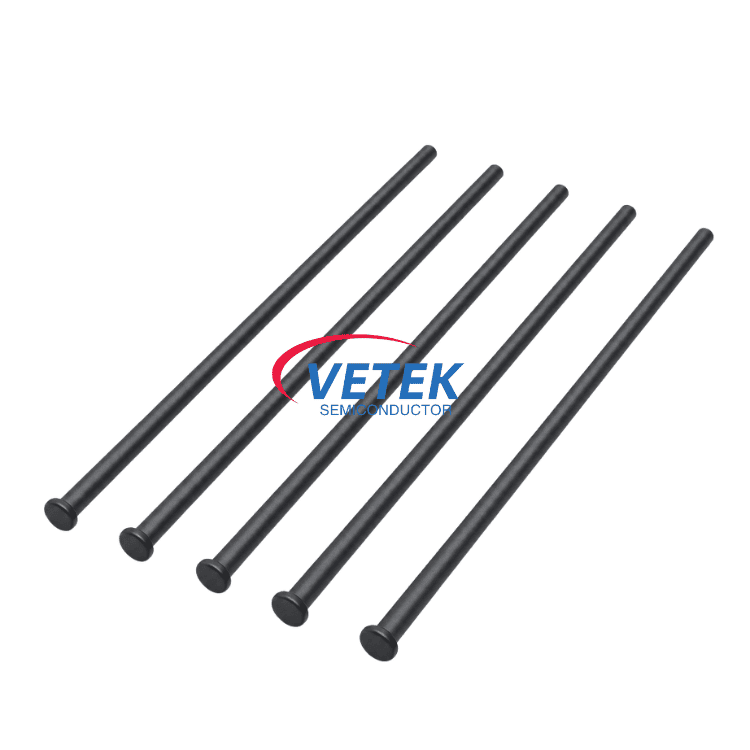

AMAT 0200-03201 Подъемный штифт пластины CVD SiC

AMAT 0200-03201 Подъемный штифт пластины CVD SiC

Этот подъемный штифт AMAT 0200-03201 от VeTek начинается с графита высокой чистоты, затем сверху мы добавляем плотное CVD-покрытие SiC. Он предназначен для 300-мм эпитаксионных систем и реакторов Applied Materials EPI. Почему графит и SiC? Графит очень хорошо переносит тепло. Слой SiC поглощает агрессивные газы и не изнашивается быстро. Тонкая стенка? Это обеспечивает более чистый подъем и позиционирование пластин, меньшее количество частиц и более длительный срок службы деталей при высоких температурах. Мы также производим аналогичные графитовые детали с покрытием SiC для систем ASM, Aixtron и LPE. С нетерпением ждем вашего запроса.

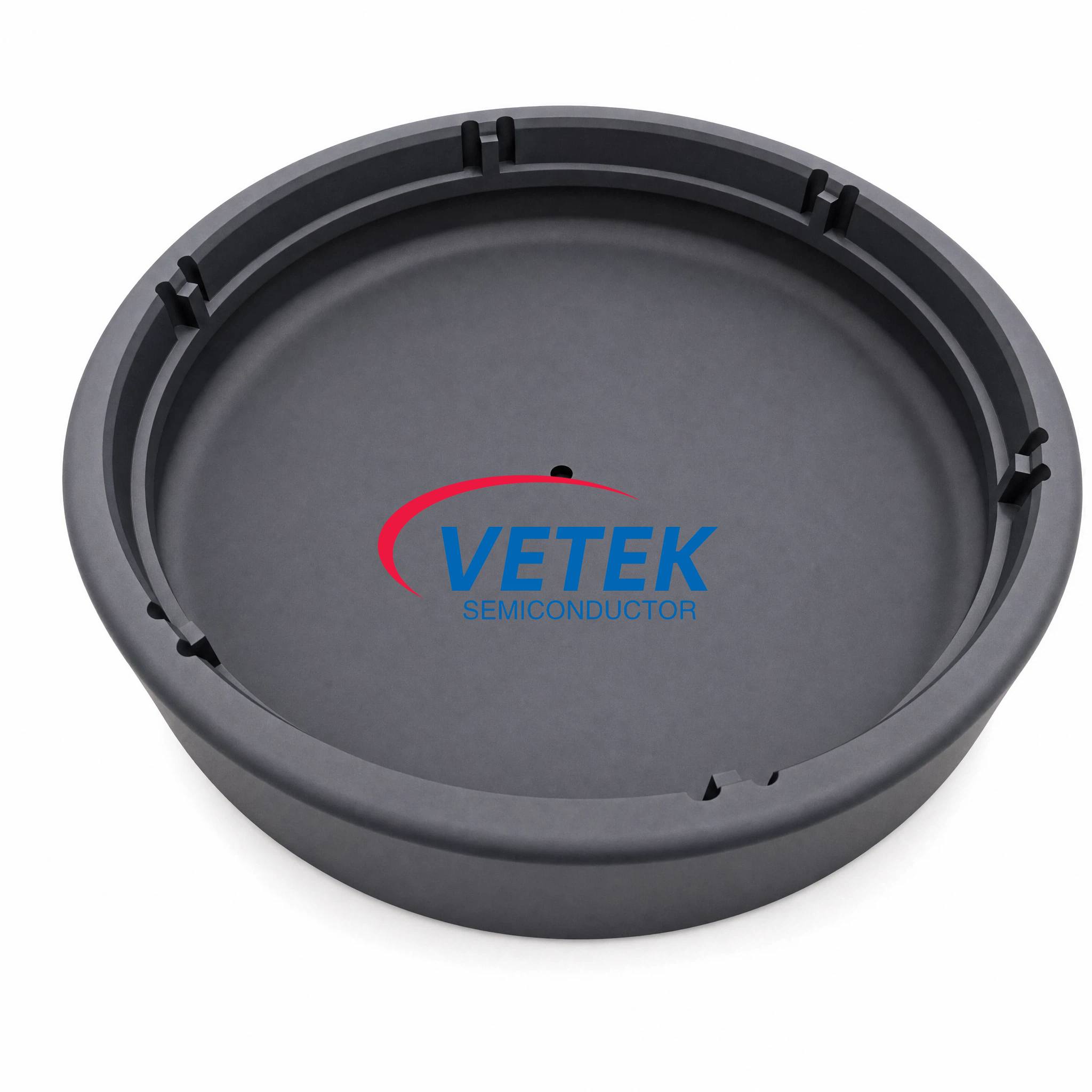

Носитель пластин для VEECO MOCVD (светодиодная эпитаксия)

Носитель пластин для VEECO MOCVD (светодиодная эпитаксия)

Vetek Semiconductor производит носители пластин для систем VEECO MOCVD, созданные специально для эпитаксии светодиодов, таких как светодиоды GaN, сине-зеленые светодиоды и выращивание светодиодов в глубоком УФ-излучении. Эти носители состоят из графита высокой чистоты и имеют плотное CVD-покрытие из карбида кремния (SiC). Эта комбинация хорошо выдерживает высокие температуры, которые наблюдаются при MOCVD – хорошая термическая стабильность, коррозионная стойкость и долговечность покрытия.

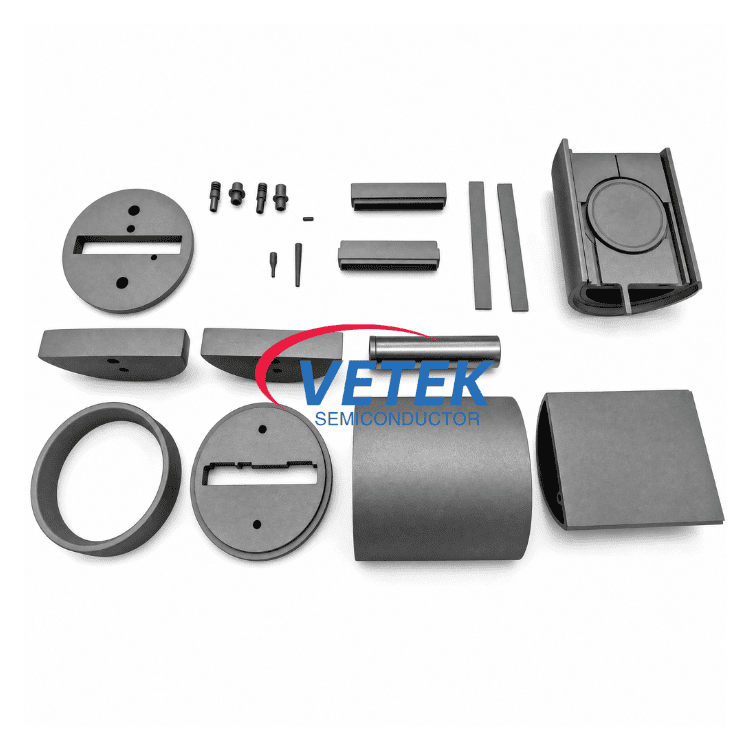

Полумесяц для реакционной камеры ЖФЭ

Полумесяц для реакционной камеры ЖФЭ

Halfmoon — это графитовый компонент, используемый внутри реакторов LPE SiC, в основном устанавливаемый вокруг горячей зоны камеры. Хотя он не контактирует напрямую с пластиной, он по-прежнему играет роль в стабильности газового потока и работе реактора во время эпитаксиального выращивания. Чтобы выдерживать высокие температуры и реакционные условия процесса, компонент обычно защищается CVD-покрытием SiC, в то время как покрытие TaC также доступно для некоторых применений. VETEK также поставляет изоляцию из графитового войлока и другие детали из графита с покрытием для систем эпитаксии SiC.
8-дюймовое верхнее кольцо из карбида кремния (SiC) с эпитаксиальным покрытием CVD

8-дюймовое верхнее кольцо из карбида кремния (SiC) с эпитаксиальным покрытием CVD

Верхнее кольцо SiC диаметром 8 дюймов является аппаратной частью полупроводниковых реакторов. Он работает в системах эпитаксии Si/SiC и MOCVD/CVD. Это кольцо стабилизирует тепло внутри камеры. Он также контролирует поток газов. Материал — карбид кремния CVD высокой чистоты. У него нет проблем с выделением газов, как у графита. Это также снижает загрязнение частицами во время производства. Мы приветствуем ваши запросы.
Суссептор с MOCVD-покрытием SiC

Суссептор с MOCVD-покрытием SiC

VETEK MOCVD SiC Coated Susceptor — это прецизионный носитель, специально разработанный для эпитаксиального выращивания светодиодов и сложных полупроводников. Он демонстрирует исключительную термическую однородность и химическую инертность в сложных средах MOCVD. Используя строгий процесс CVD-осаждения VETEK, мы стремимся улучшить стабильность роста пластин и продлить срок службы основных компонентов, обеспечивая стабильную и надежную гарантию производительности для каждой партии вашего полупроводникового производства.
Как профессиональный производитель и поставщик Покрытие из карбида кремния в Китае, у нас есть собственная фабрика. Если вам нужны индивидуальные услуги для удовлетворения конкретных потребностей вашего региона или вы хотите купить расширенные и долговечные Покрытие из карбида кремния, сделанные в Китае, вы можете оставить нам сообщение.
