Покрытие SiC против покрытия TaC: идеальная защита графитовых токоприемников при высокотемпературной полуобработке

В мире широкозонных полупроводников (WBG) если передовой производственный процесс является «душой», то графитовый токоприемник является «основой», а его поверхностное покрытие — критической «кожей». Это покрытие, толщина которого обычно составляет всего несколько десятков микрон, определяет срок службы дорогих графитовых расходных материалов в суровых термохимических условиях. Что еще более важно, это напрямую влияет на чистоту и выход эпитаксиального роста.

В настоящее время в отрасли доминируют два основных решения для нанесения покрытий CVD (химическое осаждение из паровой фазы):Покрытие из карбида кремния (SiC)иПокрытие из карбида тантала (TaC). Хотя оба они выполняют важную роль, их физические ограничения создают явное расхождение, когда они сталкиваются со все более строгими требованиями производства следующего поколения.


1. Покрытие CVD SiC: отраслевой стандарт для зрелых узлов

Покрытие SiC CVD, являющееся мировым эталоном в области обработки полупроводников, является идеальным решением для GaN-суцепторов MOCVD и стандартного эпитаксиального (Epi) оборудования SiC. Его основные преимущества включают в себя:

Превосходная герметичность: покрытие SiC высокой плотности эффективно герметизирует микропоры поверхности графита, создавая прочный физический барьер, который предотвращает газовыделение угольной пыли и примесей подложки при высоких температурах.

Стабильность термического поля: благодаря коэффициенту теплового расширения (КТР), близкому к графитовым подложкам, покрытия SiC остаются стабильными и не имеют трещин в стандартном эпитаксиальном температурном диапазоне от 1000°C до 1600°C.

Экономическая эффективность: для большинства основных силовых устройств покрытие SiC остается «золотой серединой», где производительность соответствует экономической эффективности.


2. Покрытие CVD TaC: расширяя границы высокотемпературного роста

С переходом отрасли к 8-дюймовым пластинам SiC рост кристаллов PVT (физический перенос пара) требует еще более экстремальных условий. Когда температура пересекает критический порог в 2000°C, традиционные покрытия теряют свою эффективность. Именно здесь покрытие CVD TaC меняет правила игры:

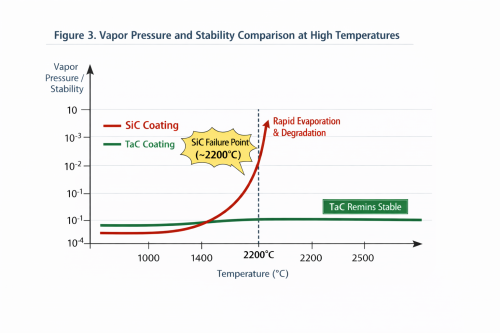

Непревзойденная термодинамическая стабильность: карбид тантала (TaC) может похвастаться ошеломляющей температурой плавления 3880°C. Согласно исследованиям, опубликованным в журнале Journal of Crystal Growth, покрытия SiC подвергаются «инконгруэнтному испарению» при температуре выше 2200°C, при этом кремний сублимируется быстрее, чем углерод, что приводит к структурной деградации и загрязнению частиц. Напротив, давление паров TaC составляет от 3 до 4на несколько порядков ниже, чем у SiC, сохраняя чистое тепловое поле для роста кристаллов.

Превосходная химическая инертность: в восстановительной атмосфере, содержащей H₂ (водород) и NH₃ (аммиак), TaC проявляет исключительную химическую стойкость. Эксперименты в области материаловедения показывают, что скорость потери массы TaC в высокотемпературном водороде значительно ниже, чем у SiC, что жизненно важно для уменьшения резьбовых дислокаций и улучшения качества интерфейса в эпитаксиальных слоях.


3. Ключевое сравнение: как сделать выбор в зависимости от вашего технологического окна

Выбор между этими двумя заключается не в простой замене, а в точном согласовании с вашим «Окном процесса».

Метрика производительности
CVD-покрытие SiC
CVD-покрытие TaC
Техническое значение
Точка плавления
~2730°C (Сублимация)
3880°С
Структурная целостность в условиях сильной жары
Максимальная рекомендуемая температура
2000°С - 2100°С
2400°С+
Обеспечивает крупномасштабный рост кристаллов
Химическая стабильность
Хорошо (уязвим к H₂ при высокой температуре)
Отлично (Инертный)
Определяет чистоту технологической среды
Давление пара (2200°C)
Высокий (риск потери кремния)
Ультра-низкий
Контролирует дефекты «включения углерода».
Основные приложения
Эпитаксия GaN/SiC, светодиодные токоприемники
Рост SiC PVT, высоковольтная эпиляция
Выравнивание цепочки создания стоимости

4. Заключение: основная логика прорывов в доходности


Оптимизация производительности — это не одиночный скачок, а результат точного подбора материалов. Если вы боретесь с «углеродными включениями» при выращивании кристаллов SiC или хотите сократить стоимость расходных материалов (CoC) за счет продления срока службы деталей в агрессивных средах, переход с SiC на TaC часто является ключом к выходу из тупика.

Являясь специализированным разработчиком передовых материалов для полупроводниковых покрытий, компания VeTek Semiconductor освоила технологические направления CVD SiC и TaC. Наш опыт показывает, что не существует «лучшего» материала — есть только наиболее стабильное решение для определенного режима температуры и давления. Благодаря точному контролю однородности осаждения мы даем нашим клиентам возможность расширить границы производительности пластин в эпоху 8-дюймового расширения.


Автор:Сера Ли


Ссылки:

[1] «Давление пара и испарение SiC и TaC в высокотемпературных средах», Журнал выращивания кристаллов.

[2] «Химическая стабильность карбидов тугоплавких металлов в восстановительной атмосфере», Химия и физика материалов.

[3] «Контроль дефектов при выращивании монокристаллов SiC большого размера с использованием компонентов с покрытием TaC», Форум по материаловедению.
