Что такое полумесяц в реакционной камере ЖФЭ?

В системах эпитаксии из карбида кремния (SiC) многие ключевые компоненты реакторов остаются неизвестными за пределами полупроводниковой промышленности. Одним из таких компонентов является «Полумесяц», структурная деталь на основе графита, обычно используемая внутри реакционных камер ЖФЭ.

Хотя Halfmoon сам по себе не является носителем пластин, он играет важную роль в поддержании стабильности реактора во время процессов высокотемпературного эпитаксиального роста. По мере того, как производство полупроводников SiC движется в сторону более крупных пластин и более строгого контроля процесса, конструкция и характеристики материалов внутренних компонентов реактора становятся все более важными.

Понимание реакционной камеры LPE

LPE (жидкофазная эпитаксия) — это метод выращивания кристаллов, используемый в производстве полупроводников. В системах эпитаксии SiC реакционная камера работает в чрезвычайно сложных условиях, включая:

• Высокие температуры
• Реактивные технологические газы
• Длительные термические циклы
• Строгий контроль загрязнения
• Требования к стабильному потоку газа

Современные системы эпитаксии SiC, такие как реакторы LPE, в значительной степени полагаются на стабильные структуры теплового поля и управление потоком газа внутри реакционной камеры. Даже небольшие изменения в распределении температуры или однородности газового потока могут напрямую повлиять на качество эпитаксиального слоя и консистенцию пластины.

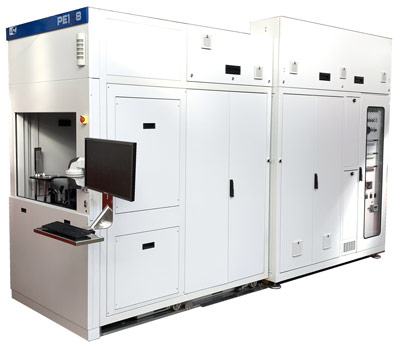

Реактор эпитаксии SiC LPE PE1O6 — горизонтальная система с горячими стенками, используемая для ускоренного роста пластин SiC.

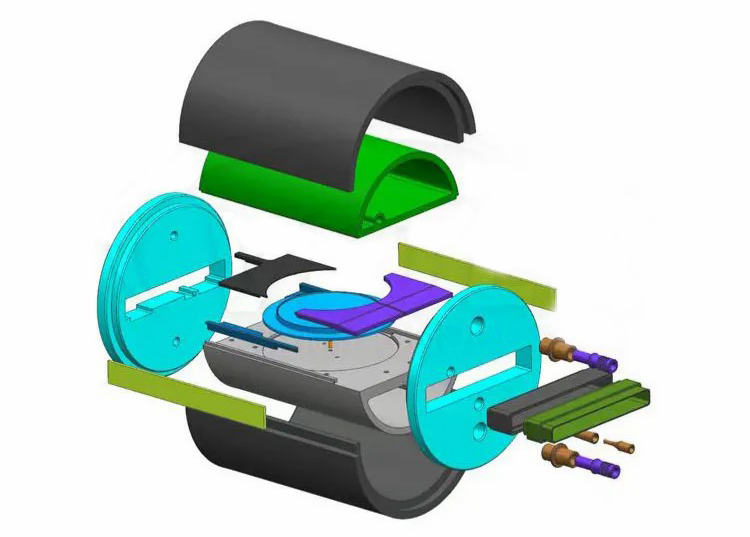

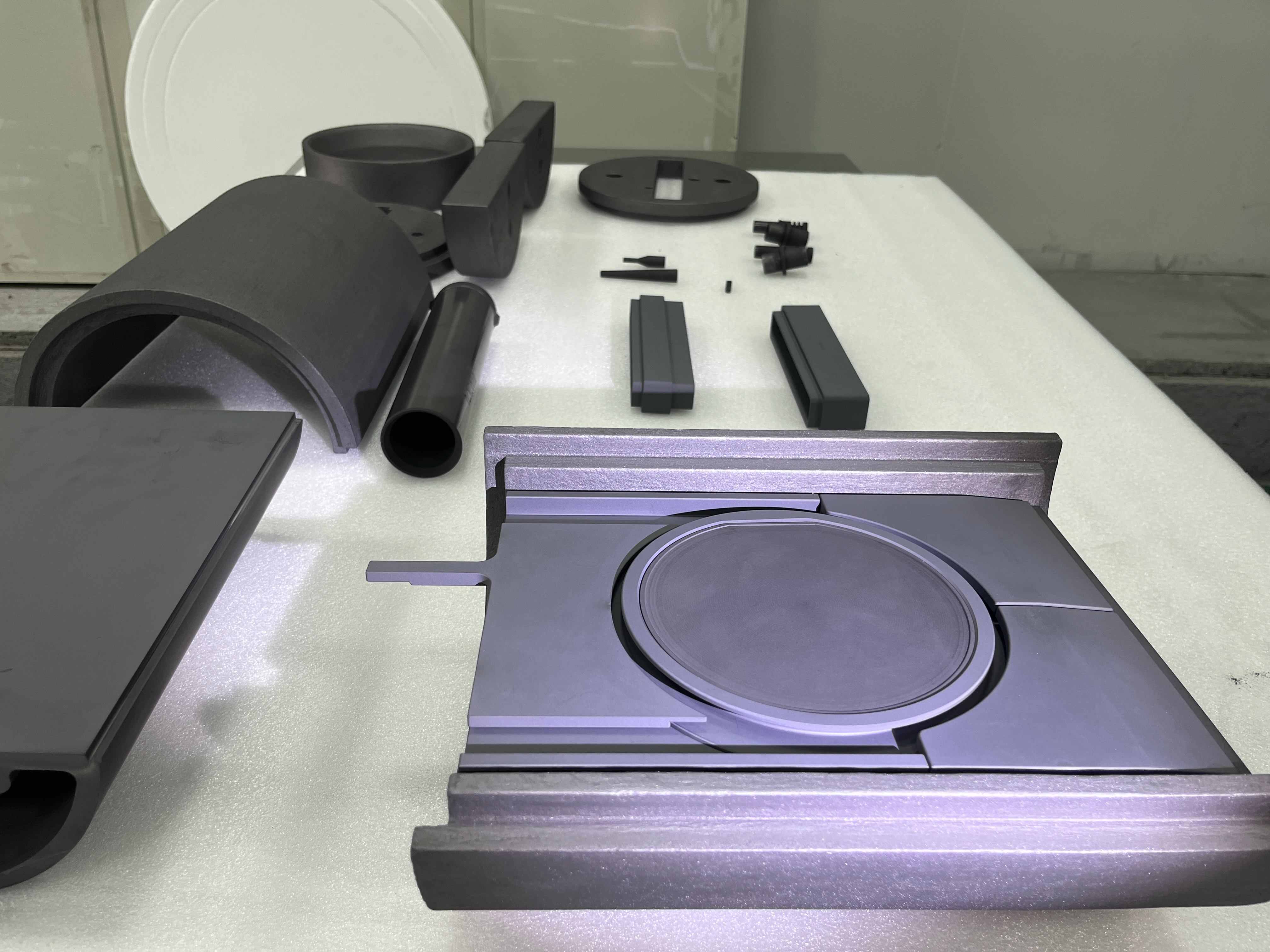

Внутри камеры несколько компонентов на основе графита работают вместе, создавая контролируемую тепловую и химическую среду для эпитаксиального роста. Полумесяц – один из таких поддерживающих структурных компонентов.

Почему он называется «Полумесяц»?

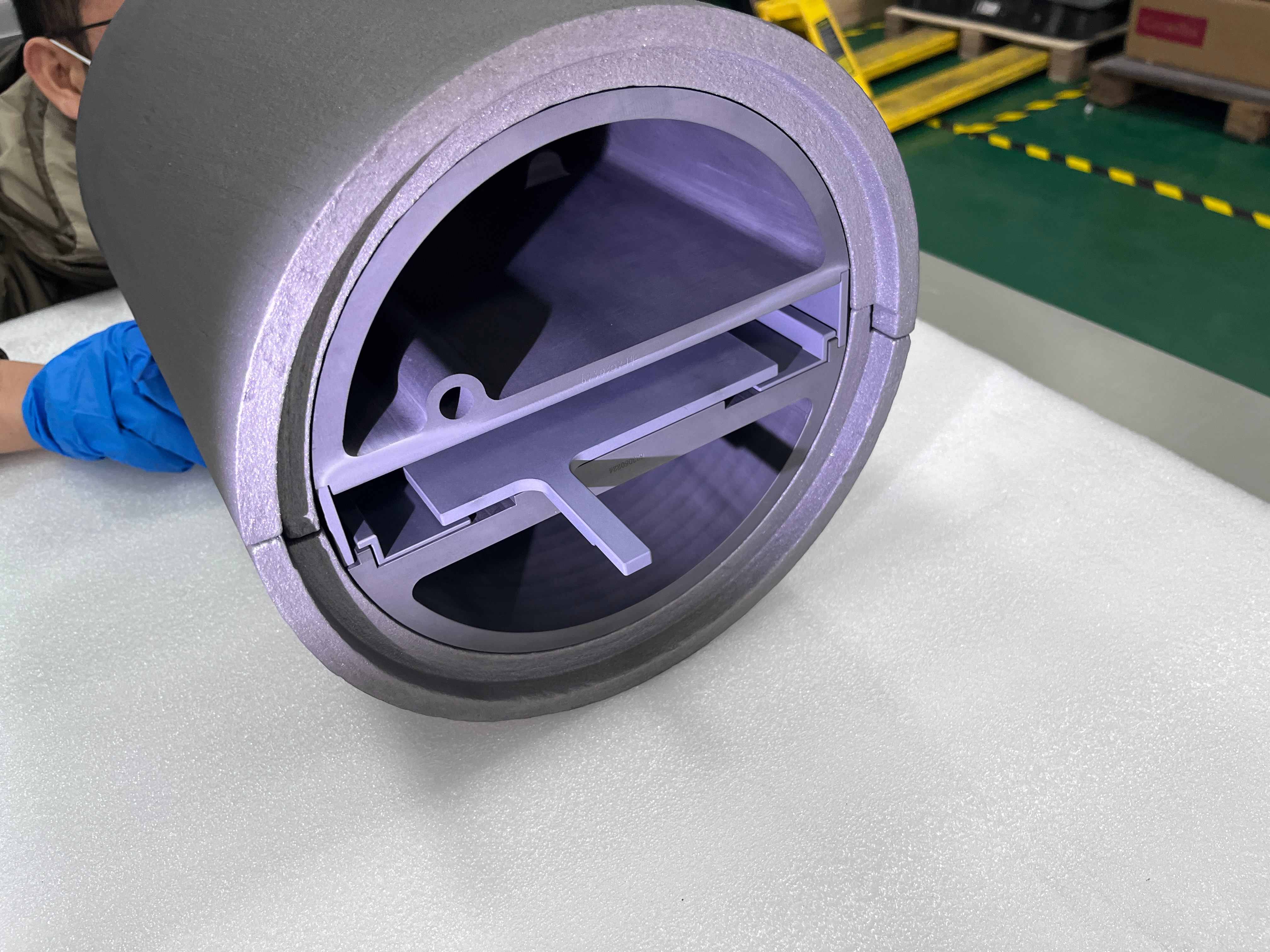

Свое название деталь получила главным образом из-за своей формы. Во многих реакторах LPE компонент выглядит как полукруг или серповидная структура, когда он установлен вокруг зоны горячей зоны.

Разные производители оборудования используют несколько разные конструкции. Some Halfmoon parts are thicker, some include additional support structures, and some are directly connected with rotating assemblies inside the chamber.

В реальных реакторных системах геометрия обычно оптимизируется вместе с тепловым полем и компоновкой камеры, а не соответствует одному универсальному стандарту.

Функции компонента полумесяца

Хотя конструкции реакторов различаются, компоненты Halfmoon обычно выполняют несколько важных функций.

1. Опорные конструкции реактора

Внутри эпитаксионного реактора многие графитовые детали многократно расширяются и сжимаются во время циклов нагрева. По этой причине механическая стабильность внутренних опорных компонентов становится важной при длительном производстве.

In some reactor designs, the Halfmoon helps maintain the relative position of nearby chamber structures under high-temperature operating conditions. Даже небольшая деформация может повлиять на выравнивание камеры или повторяемость процесса.

2. Обеспечение стабильности потока газа

Поведение газового потока внутри SiC-реактора сложнее, чем кажется снаружи. При высокой температуре даже относительно небольшие структурные изменения внутри камеры могут изменить местные условия потока.

В зависимости от платформы реактора Полумесяц может косвенно влиять на то, как технологические газы движутся в зоне горячей зоны. Это одна из причин, почему геометрия внутренней камеры часто тщательно оптимизируется во время разработки реактора.

3. Координация теплового поля

Современные системы эпитаксии требуют тщательно контролируемых температурных градиентов. Расположение графитовых компонентов внутри камеры влияет на распределение тепла и тепловой КПД.

Компоненты полумесяца могут косвенно влиять на:

• Отражение тепла
• Тепловой баланс
• Локальная температурная стабильность
• Тепловая защита

Это становится все более важным для обработки пластин большого размера.

4. Поддержка систем механического вращения

В некоторых системах LPE используются вращающиеся сборки для улучшения однородности осаждения во время эпитаксиального роста. В этих конфигурациях Нижний Полумесяц может быть интегрирован с близлежащими вращающимися или поддерживающими конструкциями внутри камеры.

Механические требования могут стать весьма жесткими, поскольку реактор должен работать непрерывно как в условиях высокой температуры, так и в химически активных условиях.

Почему графит до сих пор широко используется в реакторных системах

Даже сегодня графит остается одним из наиболее практичных материалов для полупроводниковых термополей. Он относительно легкий, может обрабатываться на станках сложной формы и сохраняет стабильные свойства при температурах, при которых многие металлы разрушаются.

Для производителей реакторов еще одним преимуществом является то, что графит хорошо поддается точной механической обработке, что важно для компонентов, установленных внутри узких камерных пространств.

В то же время чистый графит также имеет ограничения. При длительном воздействии химически активных технологических газов и повторяющихся термических циклах поверхность может постепенно разрушаться или образовывать частицы. По этой причине в современных системах эпитаксии SiC сейчас широко используются графитовые структуры с покрытием.

Роль CVD-покрытия SiC

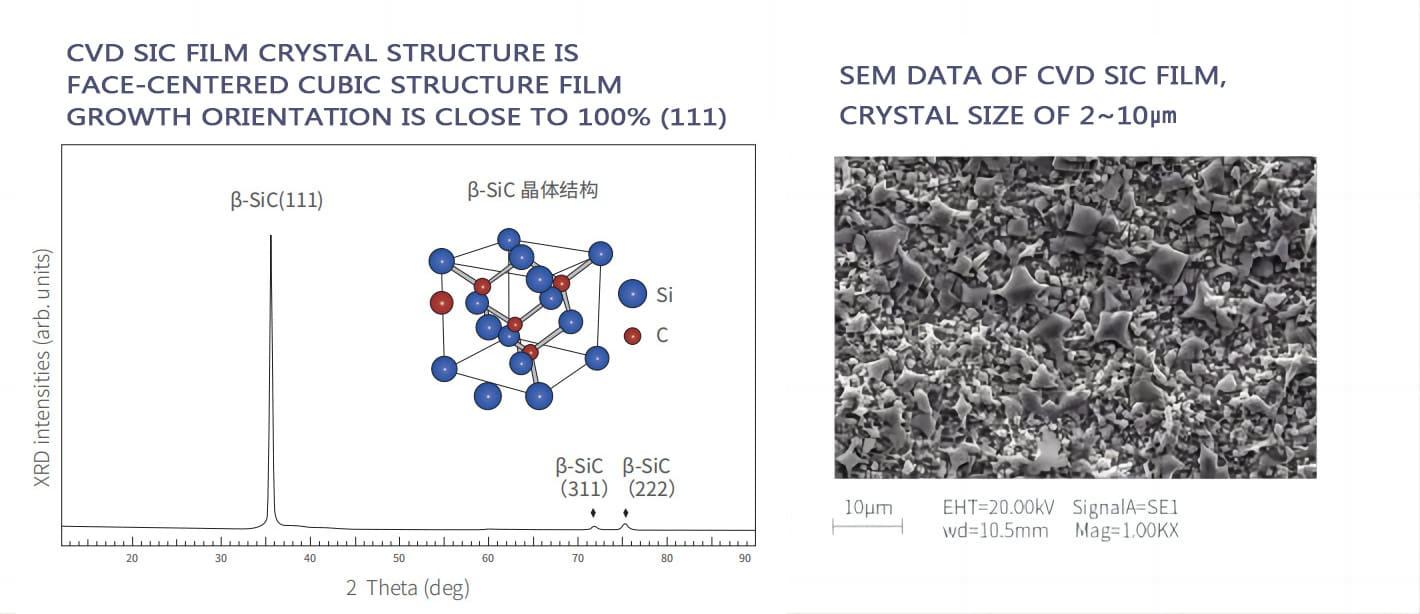

Покрытие CVD SiC (карбид кремния методом химического осаждения из паровой фазы) широко используется на компонентах графитовых реакторов в системах эпитаксии SiC.

Покрытие образует на поверхности графита плотный защитный слой, способствующий улучшению:

• Коррозионная стойкость
• Чистота поверхности
• Износостойкость
• Термический удар
• Стабильность процесса

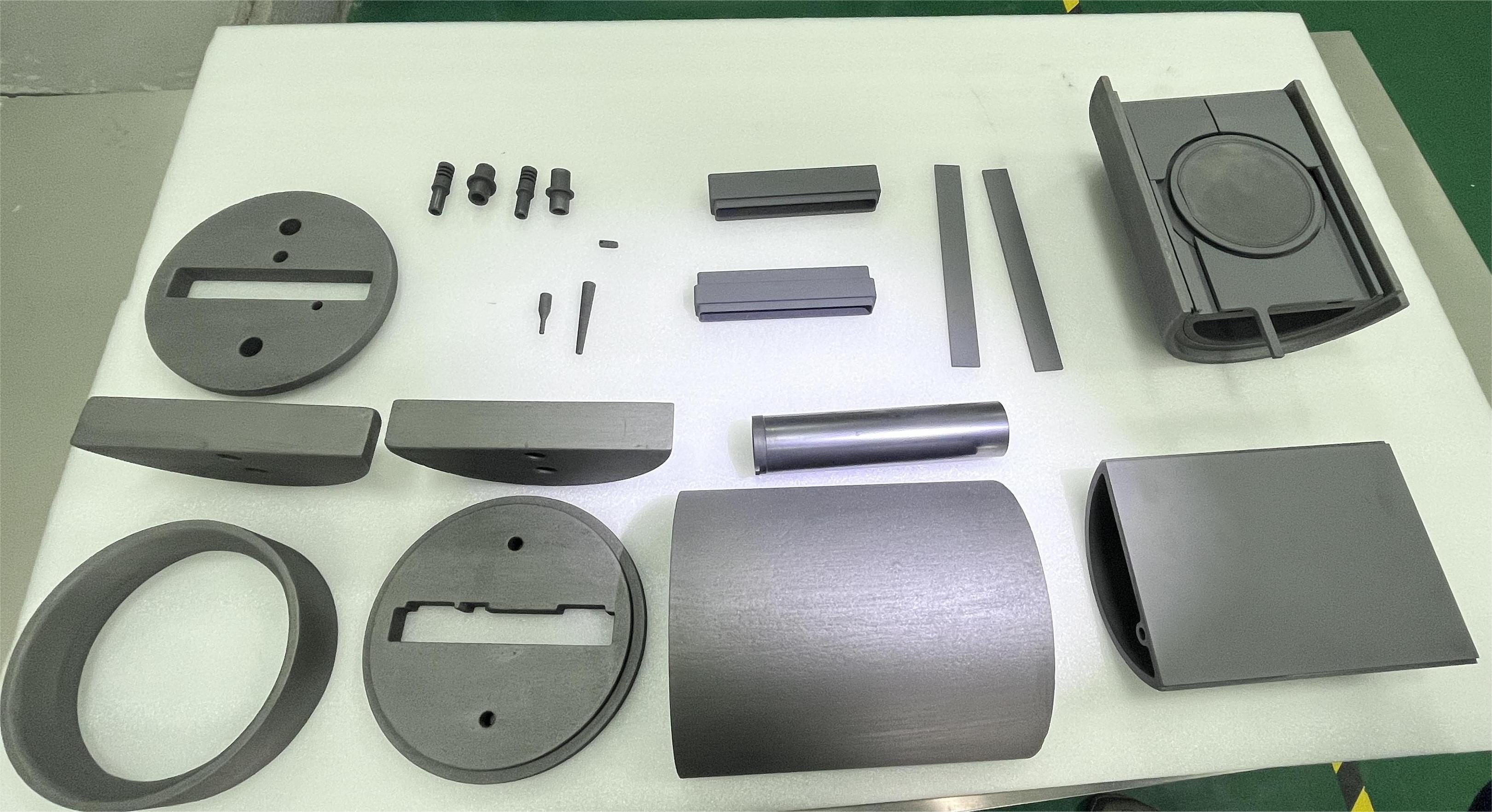

Графитовые компоненты с покрытием SiC в настоящее время обычно встречаются в:

• Суцепторы
• Вафельные носители
• Вкладыши камеры
• Компоненты газового потока
• Сборки полумесяца

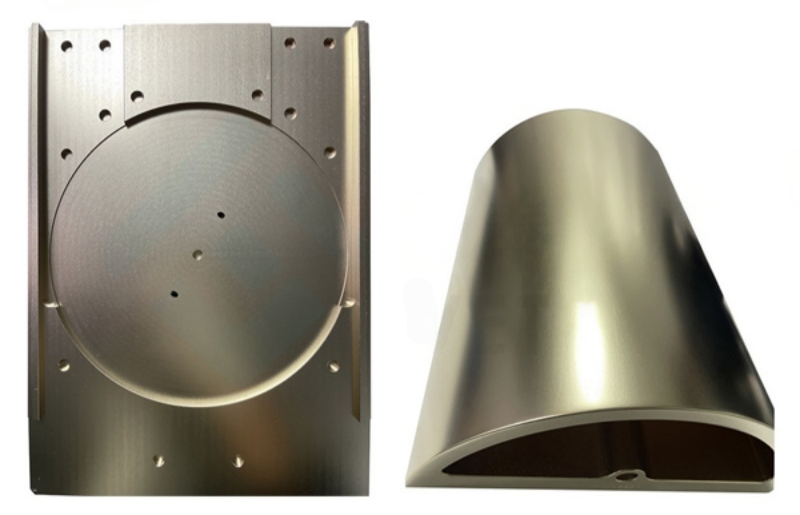

Почему все больше компаний изучают покрытия TaC

В последние годы покрытие TaC начало привлекать все больше внимания в передовых приложениях термического поля полупроводников, особенно в высокотемпературных процессах SiC.

Одна из причин заключается в том, что некоторые системы выращивания кристаллов нового поколения работают в условиях, когда традиционные материалы покрытия могут подвергаться более высоким термическим и химическим нагрузкам в течение длительных технологических циклов.

По сравнению с традиционными покрытиями SiC TaC обычно демонстрирует более высокую химическую стабильность при чрезвычайно высоких температурах. По этой причине исследователи и производители оборудования продолжают оценивать его потенциал для будущих высокотемпературных реакторных систем.

Теплоизоляционные материалы вокруг реактора

Помимо конструкционных графитовых деталей, на работу реактора сильно влияют теплоизоляционные материалы.

В полупроводниковых системах часто используются:

• Мягкий графитовый фетр.
• Твердый графитовый фетр
• Войлок из углеродного волокна на основе ПАН
• Углеродные композитные изоляционные материалы

Эти материалы помогают снизить потери тепла и поддерживать стабильное распределение температуры в течение длительных циклов роста.

Растущие требования к современной эпитаксии SiC

По мере того как индустрия карбида кремния переходит на пластины диаметром 200 мм, к внутренним компонентам реактора предъявляются все более строгие требования по термической стабильности, точности размеров и контролю загрязнения.

Быстрое развитие электромобилей, систем возобновляемой энергетики и высокочастотной силовой электроники ускоряет спрос на пластины SiC.

Поскольку размеры пластин увеличиваются с 4-дюймовых до 6-дюймовых и 8-дюймовых платформ, компоненты реактора должны соответствовать более строгим требованиям по:

• Точность размеров
• Равномерность покрытия
• Термическая стабильность
• Контроль чистоты
• Механическая надежность

Даже поддерживающие компоненты камеры, такие как сборки Halfmoon, становятся более технически требовательными.

Заключение

Полумесяц может показаться относительно простой графитовой структурой внутри реакционной камеры ЖФЭ, но он способствует нескольким важным аспектам работы реактора, включая термическую стабильность, координацию газовых потоков и механическую поддержку.

Его эволюция также отражает более широкие тенденции в производстве полупроводников: более высокие температуры, более чистые процессы, более крупные пластины и более совершенная материаловедение.

Поскольку технология эпитаксии SiC продолжает развиваться, компоненты реакторов и технологии нанесения покрытий, вероятно, станут еще более специализированными и ориентированными на производительность.
