CVD-покрытия в эпитаксии полупроводников: технические параметры, выбор SiC/TaC и контроль отказов

Автор | Инженер Никву | Инженер отдела перспективных материалов, Vetek Semiconductor

Введение: В эпитаксии графитовый токоприемник с покрытием является частью тепловой, химической и загрязненной границы реактора. Его ценность заключается не только в толщине покрытия, но и в том, насколько стабильно готовая деталь сохраняет температуру пластины, стабильность поверхности и повторяемость в ходе циклов выращивания и очистки.

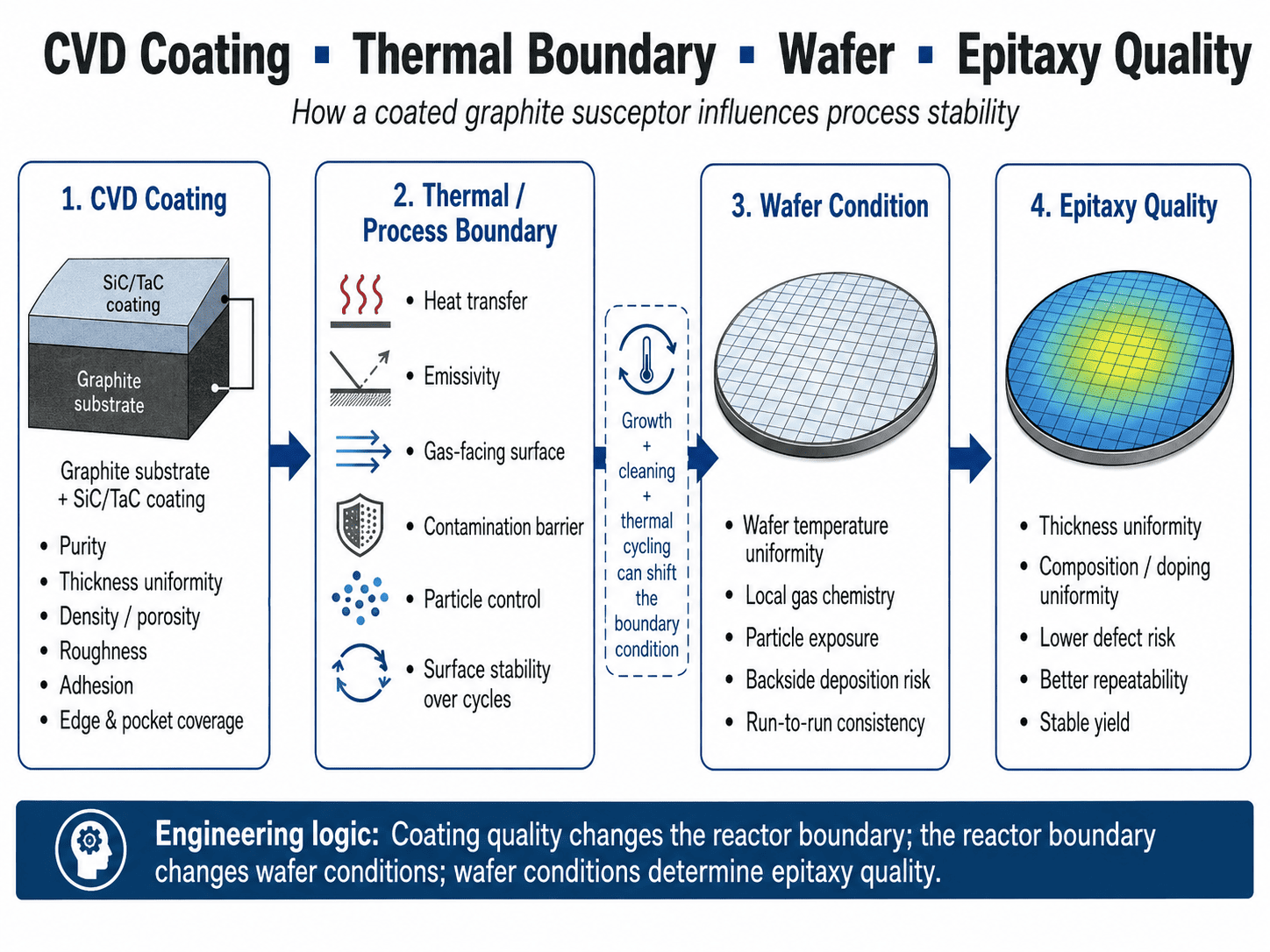

1. CVD-покрытие как граница процесса эпитаксии

Основной вывод: Даже при неизменной температуре, давлении и расходе газа шероховатость покрытия, отложения, геометрия карманов или деградация поверхности раздела могут изменить теплопередачу и химический состав поверхности. Поэтому токоприемник с покрытием следует рассматривать как критически важный для процесса компонент реактора, а не как пассивный держатель пластины.

Типичные температуры роста иллюстрируют нагрузку: MOCVD GaN часто протекает при температуре около 1000–1100 °C, эпитаксия Si — около 1050–1200 °C, а эпитаксия SiC — примерно 1500–1700 °C. Температура пластины зависит от мощности нагревателя, а также геометрии токоприемника, коэффициента излучения, глубины кармана, вращения и потока газа.

Планетарная MOCVD использует ламинарный поток и многократное вращение носителей для улучшения толщины, состава и однородности легирования.[1]

2. Параметры покрытия CVD SiC и TaC

Основной вывод: «Покрытие 100 мкм» не является полной спецификацией полупроводника. Плотность, чистота, микроструктура, шероховатость, КТР, распределение толщины, адгезия и контроль дефектов должны рассматриваться вместе, особенно в карманах, краях, отверстиях и затененных элементах, где локальное осаждение может отличаться.

Инженерная цепочка – это:

Соотношение температура/давление/газ CVD → рост зерна → плотность/шероховатость/напряжение → срок службы покрытия.

Более высокое давление увеличивает шероховатость и пористость, а чрезмерная температура приводит к образованию более грубых структур.[3]

3. Тепловая однородность и повторяемость от цикла к запуску.

Основной вывод: Покрытие может стать неприемлемым для обработки еще до того, как оно станет заметно отслаиваться. Смещение толщины, рецессия, отложения или изменение шероховатости могут изменить теплообмен и коэффициент излучения между пластиной и токоприемником, создавая температурный или межпроходной дрейф, в то время как компонент по-прежнему выглядит механически неповрежденным.

Тепловой баланс пластины:

Qtotal = Qпроводимость + Qизлучение + Qконвекция

Токоприемник с покрытием влияет на эти условия через свойства материала, состояние поверхности и геометрию. Глубина кармана имеет значение, поскольку накопление покрытия изменяет конечную геометрию посадки пластины.

Номинальное покрытие толщиной 100 мкм, которое варьируется вокруг кармана, может изменить как локальный тепловой путь, так и конечные размеры. Небольшие отклонения не приводят автоматически к неоднородности, но глубина карманов после нанесения покрытия должна соответствовать CTQ.

Во время производства:

ростовые отложения + очистка + термоциклирование → дрейф шероховатости/излучательной способности → дрейф термограниц → дрейф температуры пластины → дрейф скорости роста/состава.

Поэтому срок службы компонента должен определяться ограничениями процесса, а не просто «отсутствием видимых поломок».

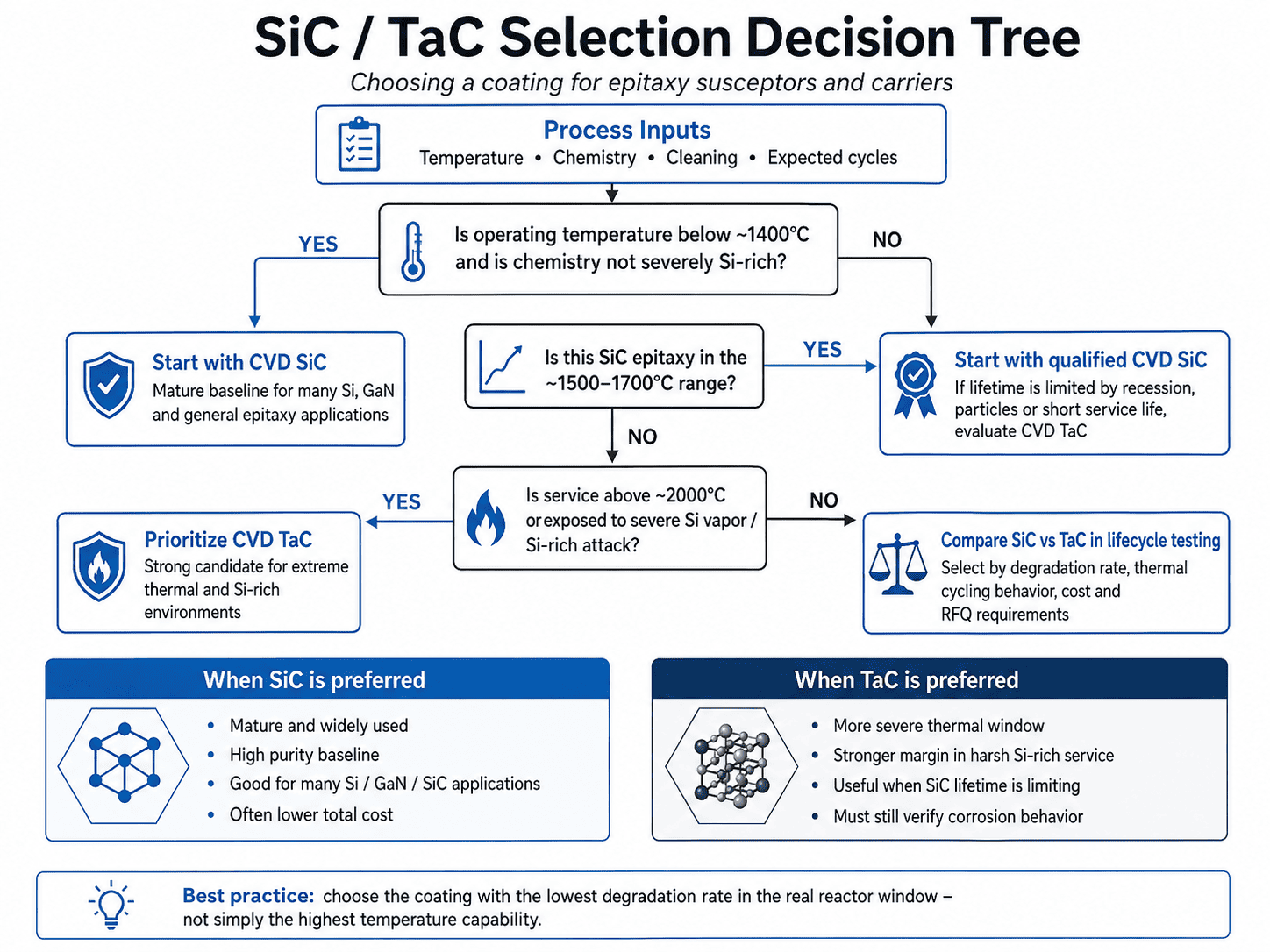

4. Выбор CVD SiC и ССЗ TaC

Основной вывод: Карбид кремния CVD является практической основой для многих деталей из эпитаксии Si, GaN и SiC из-за его зрелости, чистоты и совместимости с графитом. TaC становится привлекательным, когда экстремальная температура или химический состав с высоким содержанием кремния делают рецессию SiC проверенным механизмом, ограничивающим срок службы.

Решение о выборе TreeT < ~1400°C и химически совместим с SiC?

→ Да: квалифицировать CVD SiC.

→ Нет: продолжить.

Эпитаксия SiC при ~1500–1700°С?

→ Начните с проверенного карбида кремния. Если доминируют рецессия, частицы или короткий срок службы, сравните TaC.

>2000°C или сильное воздействие паров Si?

→ Уделяйте приоритетное внимание оценке TaC.

TaC не является химически неуязвимым. При 1973 К в парах кремния в результате CVD TaC образуются продукты реакции TaSi₂/SiC; Увеличение воздействия Si увеличивает глубину коррозии и шероховатость.[4] Поэтому выбор должен основываться на скорости разложения в реальном реакторе, а не только на температуре плавления.

5. Механизмы разрушения CVD-покрытия.

Основной вывод: Большинство отказов токоприемников с покрытием возникают из-за связанных термических напряжений, неравномерности осаждения, химической рецессии и повреждений при чистке или обращении. Анализ отказов должен связать видимый дефект с его корневым механизмом, а затем с симптомом пластины, а не останавливаться на «отслаивании покрытия».

Полезное соотношение термического напряжения первого порядка:

σ ≈ E × Δα × ΔT

где E — модуль покрытия, Δα — разница КТР покрытия/подложки и ΔT — температурный сдвиг. Вот почему соответствие КТР графита имеет почти такое же значение, как и чистота покрытия.

Глубокие карманы, отверстия и канавки могут принимать различный транспорт прекурсоров:

локальное тонкое/пористое покрытие → термическое/химическое воздействие → воздействие графита → эрозия → частицы → риск дефекта пластины.

Таким образом, компонент может выйти из строя в процессе процесса раньше, чем закончится механический срок службы.

6. Квалификационные требования и требования к запросам цен

Основной вывод: Квалификация должна преобразовать условия реактора в измеримые CTQ и проверить их на готовой геометрии. Одних лишь сертификатов на материалы недостаточно; целью является воспроизводимость целостности, размеров и термического/химического поведения покрытия посредством репрезентативных циклов выращивания и очистки.

Практическая спецификация должна включать:

• Материал: марка графита, чистота, КТР; Фаза покрытия и чистота.
• Покрытие: толщина, местные пределы, шероховатость, критерии точечных отверстий/пористости, критерии адгезии или термического цикла.
• Геометрия: глубина кармана после нанесения покрытия, плоскостность/биение, наружный/внутренний диаметр, отверстия и CTQ, связанные с вращением.
• Процесс: размер пластины, температура, газы, давление, режим нагрева/вращения, химия очистки и ожидаемые циклы.

Рекомендуемые контрольные точки:

Поступление → определенные циклы роста → очистка → окончание срока службы.

Сопоставление этих контрольных точек с данными о частицах и пластинах более полезно, чем просто визуальный осмотр.

7. Часто задаваемые вопросы

Какой толщины должен быть CVD SiC?

Около 100 мкм — это полезный ориентир, а не универсальный оптимум. Геометрия, допуск на коррозию, напряжение и допуск на размеры определяют цель.

Всегда ли более толстое покрытие служит дольше?

Нет. Это добавляет резерв коррозии, но может также увеличить остаточное напряжение и размерный сдвиг.

Почему покрытие SiC отслаивается?

Типичными причинами являются несоответствие КТР, остаточные напряжения, дефекты интерфейса, геометрия кромок, термоциклирование, химическое воздействие и повреждения при очистке.

Когда TaC должен заменить SiC?

Когда доказано, что воздействие высоких температур или повышенного содержания Si является доминирующим пределом срока службы SiC, а TaC дает лучший результат жизненного цикла.

Заключение

Основной вывод: Графит с CVD-покрытием следует квалифицировать как часть процесса эпитаксии. Целью является стабильное термическое, химическое и размерное поведение на протяжении всего производства, при этом окончание срока службы определяется измеримыми CTQ процесса, а не только видимыми повреждениями.

Инженерная цепочка – это:

графитовая подложка → микроструктура CVD → готовая геометрия → термическая/химическая стабильность → повторяемость пластин.

Лучший вопрос – это не просто «Насколько толстый слой покрытия?» но «Как этот компонент будет вести себя после многократного выращивания, очистки и термических циклов, и какой измеримый предел определяет конец его срока службы?»
