Процесс эпитаксии SiC

Уникальные карбидные покрытия VeTek Semiconductor обеспечивают превосходную защиту графитовых деталей в процессе эпитаксии SiC при обработке требовательных полупроводниковых и композитных полупроводниковых материалов. Результатом является увеличение срока службы графитовых компонентов, сохранение стехиометрии реакции, ингибирование миграции примесей в эпитаксии и выращивании кристаллов, что приводит к увеличению выхода и качества.

Наши покрытия из карбида тантала (TaC) защищают критически важные компоненты печей и реакторов при высоких температурах (до 2200°C) от горячего аммиака, водорода, паров кремния и расплавленных металлов. VeTek Semiconductor обладает широким спектром возможностей обработки и измерения графита для удовлетворения ваших индивидуальных требований, поэтому мы можем предложить платное покрытие или полный спектр услуг, а наша команда опытных инженеров готова разработать правильное решение для вас и вашего конкретного применения. .

Сложные полупроводниковые кристаллы

VeTek Semiconductor может предоставить специальные покрытия TaC для различных компонентов и носителей. Благодаря передовому в отрасли процессу нанесения покрытия VeTek Semiconductor покрытие TaC может получить высокую чистоту, высокую температурную стабильность и высокую химическую стойкость, тем самым улучшая качество продукции кристаллических слоев TaC/GaN) и EPl, а также продлевая срок службы критически важных компонентов реактора.

Теплоизоляторы

Компоненты для выращивания кристаллов SiC, GaN и AlN, включая тигли, затравочные держатели, дефлекторы и фильтры. Промышленные сборки, включая резистивные нагревательные элементы, сопла, защитные кольца и приспособления для пайки, компоненты эпитаксиальных CVD-реакторов GaN и SiC, включая держатели пластин, сателлитные лотки, душевые насадки, колпачки и подставки, компоненты MOCVD.

 ● Светодиодный (светодиодный) держатель пластины

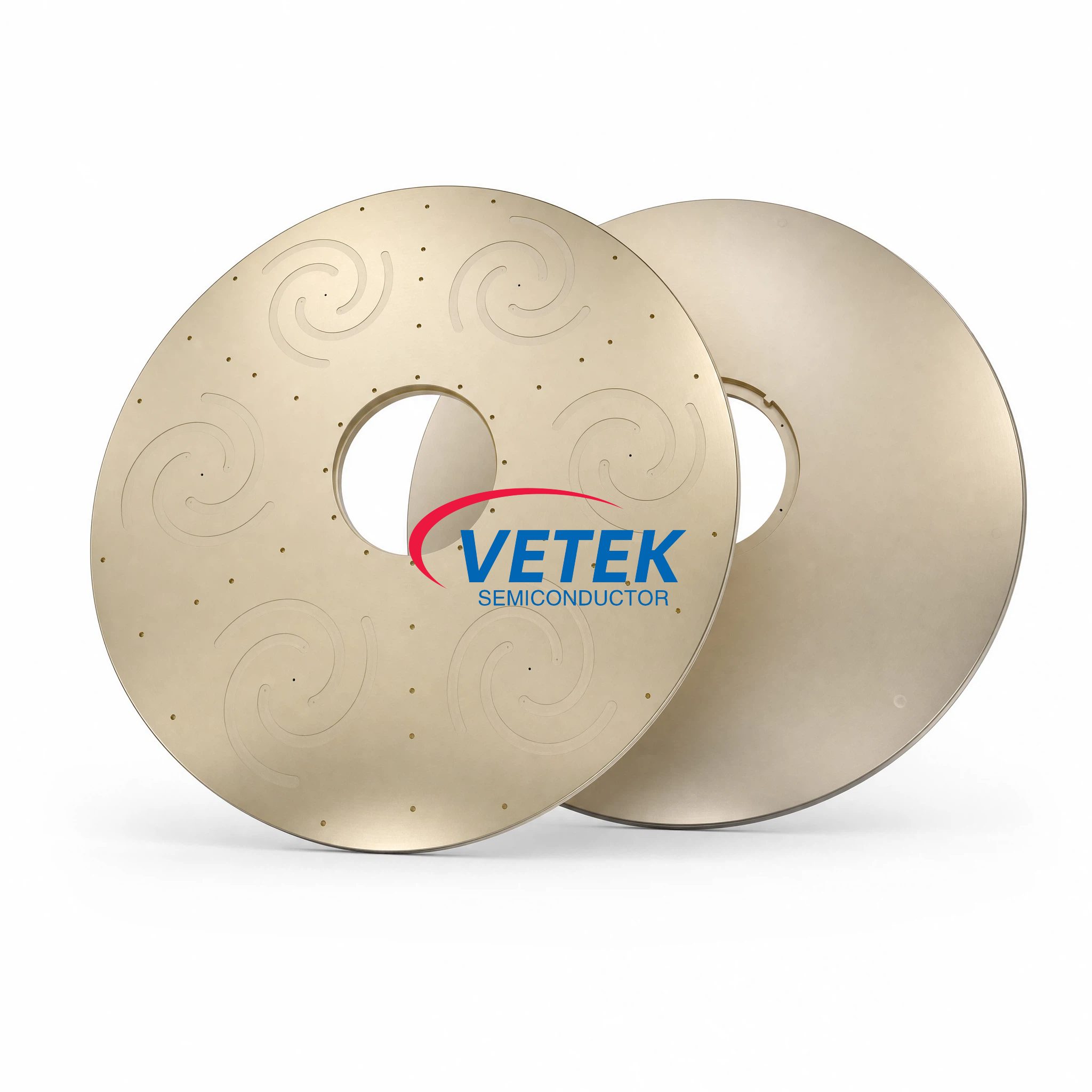

● ALD (полупроводниковый) приемник

● Рецептор EPI (процесс эпитаксии SiC)
