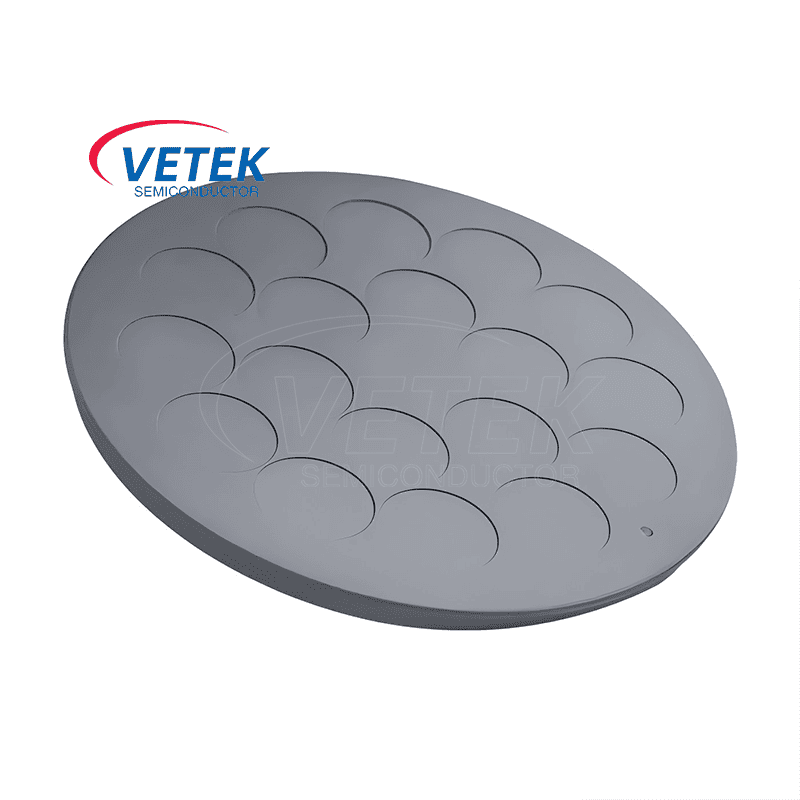

Ган Эпитаксика Гробовщика

Gan Epitaxy-это передовая технология производства полупроводников, используемая для производства высокопроизводительных электронных и оптоэлектронных устройств. Согласно различным материалам субстрата,Ган эпитаксиальные пластиныможно разделить на Gan Gan, SIC Gan, Sapphire Gan иGan-on-si.

       Упрощенная схема процесса MOCVD для создания эпитаксии GAN

При производстве эпитаксии GAN подложка не может быть просто размещена где -то для эпитаксиального осаждения, потому что он включает в себя различные факторы, такие как направление потока газа, температура, давление, фиксация и падающие загрязнители. Следовательно, необходима база, а затем подложка помещается на диск, а затем на подложку выполняется эпитаксиальное осаждение с использованием технологии CVD. Эта база - восприятие Gan Epitaxy.

Несоответствие решетки между SIC и GAN мало, потому что теплопроводность SIC намного выше, чем у GAN, SI и Sapphire. Следовательно, независимо от эпитаксиальной пластины субстрата GAN, GAN Epitaxy Repector с покрытием SIC может значительно улучшить тепловые характеристики устройства и снизить температуру соединения устройства.

Несоответствие решетки и тепловые несоответствия материалов

Epitaxy Repector, изготовленный Vetek Semiconductor, имеет следующие характеристики:

Материал: Рецептор изготовлен из графита высокой чистоты и покрытия SIC, что позволяет ему выдерживать высокие температуры и обеспечивать превосходную стабильность во время эпитаксиального производства. Vetek Полупроводник может достичь чистоты 99,999%, а содержание приспособления менее 5 частей на миллион.

Теплопроводность: Хорошие тепловые характеристики обеспечивает точный контроль температуры, а хорошая теплопроводность эпитаксии GaN обеспечивает равномерное отложение эпитаксии GAN.

Химическая стабильность: покрытие SIC предотвращает загрязнение и коррозию, поэтому восприимчик GAN может противостоять суровой химической среде системы MOCVD и обеспечить нормальную продукцию эпитаксии GAN.

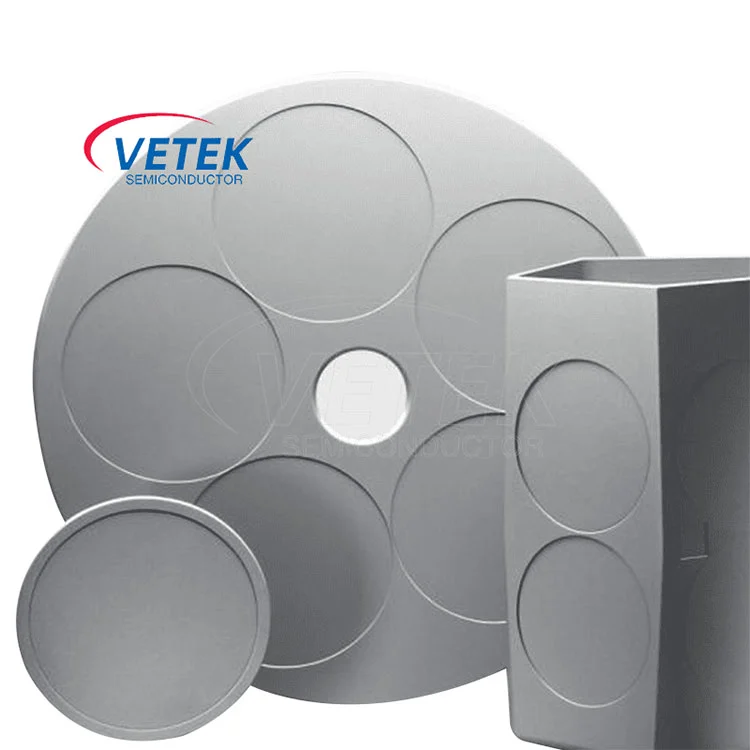

Дизайн: Структурный дизайн осуществляется в соответствии с потребностями клиентов, такими как бочкообразные или блинные восприятия. Различные структуры оптимизированы для различных технологий эпитаксиального роста, чтобы обеспечить лучшую доходность пластины и однородность слоя.

Каким бы ни был вам, полупроводник Vetek может предоставить вам лучшие продукты и решения. С нетерпением жду вашей консультации в любое время.

Базовые физические свойстваCVD SIC Coter:

Ботинок полупроводникGan Epitaxy Speaptor Shops:
