Технология обработки поверхности

In semiconductor manufacturing, surface treatment technology plays a crucial role in enhancing the durability, performance, and reliability of components by modifying their surface properties through advanced coating and deposition methods.


Physical Vapor Deposition (PVD)


Physical Vapor Deposition PVD is a vacuum-based coating process that deposits thin films onto substrates through vaporization of solid materials. It enhances surface hardness, thermal resistance, and conductivity, making it essential for semiconductor tools and precision components.


Semiconductor Thermal Spraying Technology


This technique involves high-temperature spraying of fine powders onto surfaces to create dense, protective coatings. It significantly boosts resistance to heat, wear, and corrosion in critical semiconductor components exposed to harsh environments.


MAX Phase Nanopowder


MAX Phase nanopowders are layered ceramics with metallic properties, offering high strength, conductivity, and thermal shock resistance. They are ideal for protective coatings and emerging semiconductor applications requiring high-temperature stability.

View as

CMP Polish Slurry

CMP Polish Slurry

Полировочная суспензия CMP (химическая механическая полировальная суспензия) представляет собой высокопроизводительный материал, используемый в обработке производства и точных материалов с полупроводниковыми и точными материалами. Его основная функция состоит в том, чтобы достичь тонкой плоскостности и полировки поверхности материала под синергетическим эффектом химической коррозии и механического шлифования для удовлетворения требований к качеству и качеству поверхности на уровне нано. С нетерпением жду вашей дальнейшей консультации.

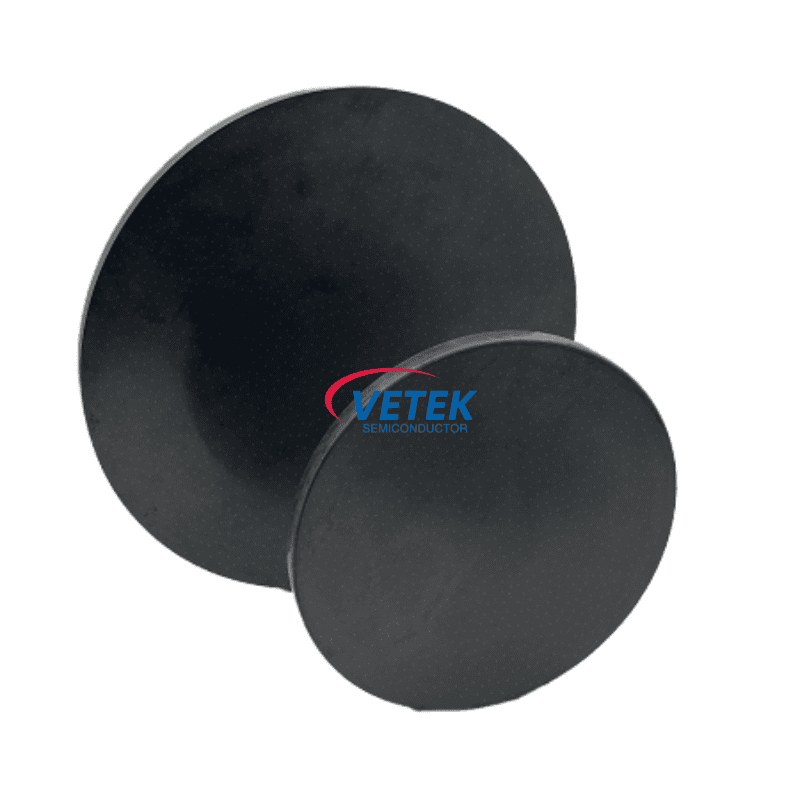

Физическое осаждение из паровой фазы

Физическое осаждение из паровой фазы

Полупроводниковое осаждение паров Vetek (PVD) - это передовая технология процесса, широко используемая при обработке поверхности и подготовке тонкой пленки. Технология PVD использует физические методы для непосредственного трансформации материалов из твердой или жидкости в газ и сформировать тонкую пленку на поверхности целевого субстрата. Эта технология имеет преимущества высокой точности, высокой однородности и сильной адгезии и широко используется в полупроводниках, оптических устройствах, покрытиях для инструментов и декоративных покрытиях. Добро пожаловать, чтобы обсудить с нами!
Технология термического распыления MLCC Concacitor

Технология термического распыления MLCC Concacitor

Технология термического напыления Vetek Semiconductor играет чрезвычайно важную роль в нанесении покрытий на спеченные тигли для высококачественных материалов многослойных керамических конденсаторов (MLCC). В связи с непрерывной миниатюризацией и высокой производительностью электронных устройств спрос на конденсаторы MLCC с технологией термического напыления также быстро растет, особенно в высокотехнологичных приложениях. С нетерпением ждем установления долгосрочного бизнеса с вами.
Роботизированная рука для обработки пластин

Роботизированная рука для обработки пластин

Технология термического напыления Vetek Semiconductor играет жизненно важную роль в применении роботизированных манипуляторов для работы с пластинами, особенно в условиях производства полупроводников, где требуется высокая точность и высокая чистота. Эта технология значительно повышает долговечность, надежность и эффективность работы оборудования за счет нанесения специальных материалов на поверхность роботизированного манипулятора для обработки пластин. Добро пожаловать на запрос нас.
Технология термического напыления полупроводников

Технология термического напыления полупроводников

Полупроводниковая технология полупроводникового полупроводникового полупроводника-это расширенный процесс, который распыляет материалы в расплавленном или полумолтенном состоянии на поверхность субстрата с образованием покрытия. Эта технология широко используется в области производства полупроводников, в основном используемой для создания покрытий с определенными функциями на поверхности субстрата, таких как проводимость, изоляция, устойчивость к коррозии и сопротивление окисления. Основные преимущества технологии термического распыления включают высокую эффективность, управляемое покрытие толщины покрытия и хорошее покрытие, что делает ее особенно важным в процессе производства полупроводников, что требует высокой точности и надежности. С нетерпением жду вашего запроса.
Нанопорошок MAX Phase

Нанопорошок MAX Phase

Полупроводник Veteksemi Max Phase Nanopowder предлагает исключительные тепловые и электрические свойства, идеально подходящие для передовой электроники и материаловедения. Благодаря превосходной устойчивости к окислению и высокотемпературной стабильности, нанопоросток Veteksemi является идеальным решением для инновационных полупроводниковых технологий.
Как профессиональный производитель и поставщик Технология обработки поверхности в Китае, у нас есть собственная фабрика. Если вам нужны индивидуальные услуги для удовлетворения конкретных потребностей вашего региона или вы хотите купить расширенные и долговечные Технология обработки поверхности, сделанные в Китае, вы можете оставить нам сообщение.
