Физическое осаждение из паровой фазы

Vetek Semiconductor - это производитель Китая, который поставляет передовые полупроводниковые материалы в процессе физического осаждения из пара, напримерТигель с покрытием SiC, стеклоуглеродный тигель,SIC покрытие графитовые обогреватели, Электронный лучевой пушки испарения.

Основные принципы процесса PVD

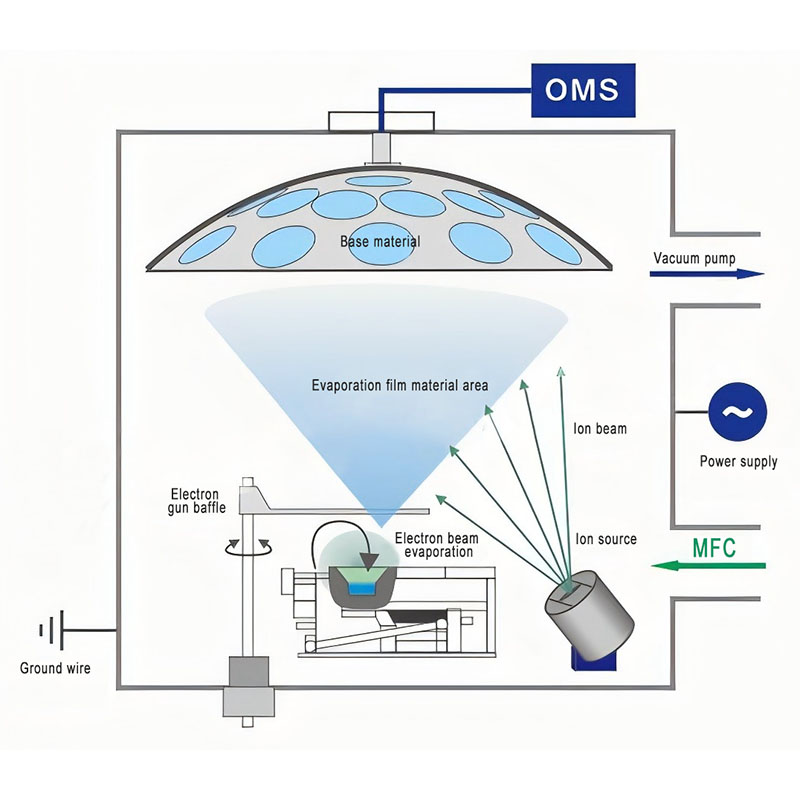

Процессы физического осаждения из паровой фазы обычно включают в себя множество конкретных методов, таких как испарение, распыление и ионное осаждение. Независимо от используемого метода, основной принцип физического осаждения из паровой фазы заключается в испарении материала из источника посредством высокотемпературного нагрева или ионной бомбардировки. Испаренный материал движется в виде атомов или молекул в вакууме или среде низкого давления и конденсируется в тонкую пленку на поверхности подложки. Этот процесс в основном достигается физическими средствами, что позволяет избежать влияния химических реакций на чистоту материала.

Преимущества технологии физического осаждения из паровой фазы

Высокая чистота и высокая плотность: PVD -откладываемые пленки обычно имеют высокую чистоту и плотность, что может значительно повысить производительность покрытия, таких как устойчивость к износу, коррозионная стойкость и твердость.

Сильная пленка адгезия: Процесс PVD позволяет образовывать пленку с прочной адгезией к подложке, что гарантирует, что пленку будет нелегко отслоить во время использования, что продлит срок службы продукта.

Широкий спектр выбора материала: Технология PVD может применяться к различным материалам, включая металлы, керамику и сплавы, и позволяет создавать различные функциональные покрытия, такие как проводящие, изолирующие, термостойкие и антиокислительные покрытия.

Защита окружающей среды и устойчивость: По сравнению с такими процессами, как химическое осаждение пара (ССЗ), процесс физического отложения пара (PVD) является более экологически чистым, не включает в себя генерацию вредных газов и снижает загрязнение окружающей среды.

Применение технологии PVD

Полупроводниковая промышленность: В производстве полупроводников физическое осаждение из паровой фазы часто используется при изготовлении тонкопленочных электродов, диффузионных барьеров и металлических межсоединений, чтобы обеспечить хорошую проводимость и стабильность компонентов.

Оптические устройства: Технология физического осаждения паров широко используется в оптических покрытиях, таких как антирефлексивные покрытия для зеркал и линз, а также производство оптических фильтров для повышения производительности оптических устройств.
