Что такое полупроводник третьего поколения?

Когда вы увидите полупроводники третьего поколения, вы наверняка задаетесь вопросом, какими были первые и вторые поколения. «Поколение» здесь классифицируется на основе материалов, используемых в производстве полупроводников. Первым шагом в производстве чипов является извлечение кремния высокой чистоты из песка. Силикон является одним из самых ранних материалов для производственных полупроводников, а также первого поколения полупроводников.

Различать материалы:

Полупроводники первого поколения:Кремний (Si) и германия (GE) использовали в качестве полупроводникового сырья.

Полупроводники второго поколения:Используя арсенид галлия (GAAS), фосфид индия (INP) и т. Д. В качестве полупроводникового сырья.

Полупроводники третьего поколения:Используя нитрид галлия (GAN),Силиконовый карбид(Sic), цинк -селенид (znse) и т. Д. в качестве сырья.

Характеристики третьего поколения

• Высокотемпературный устойчивый;
• Устойчивое к высоким давлениям;
• Выдерживает высокий ток;
• Высокая мощность;
• Высокая частота работы;
• Низкое потребление мощности и низкое тепловое образование;
• Сильная радиационная стойкость

Возьмите, к примеру, примеру и частоту. Кремний, представитель первого поколения полупроводниковых материалов, имеет силу около 100 Вц, но частота всего около 3 ГГц. Представитель второго поколения, Arsenide Gallium, имеет силу менее 100 Вт, но его частота может достигать 100 ГГц. Следовательно, первые два поколения полупроводниковых материалов были более взаимодополняющими друг для друга.

Представители полупроводников третьего поколения, нитрида галлия и карбида кремния могут иметь мощность более 1000 Вт и частота, близкая к 100 ГГц. Их преимущества очень очевидны, поэтому они могут заменить первые два поколения полупроводниковых материалов в будущем. Преимущества полупроводников третьего поколения в значительной степени связаны с одной точкой: они имеют большую ширину полосы банки по сравнению с первыми двумя полупроводниками. Можно даже сказать, что основным дифференцирующим индикатором среди трех поколений полупроводников является ширина полосы.

Из -за вышеупомянутых преимуществ, третья точка заключается в том, что полупроводниковые материалы могут соответствовать требованиям современной электронной технологии для суровых сред, высокая температура, высокое давление, высокая мощность, высокая частота и высокое излучение. Следовательно, они могут широко применять в передовых отраслях, таких как авиация, аэрокосмическая, фотоэлектрическая, автомобильная производство, коммуникация и интеллектуальная сетка. В настоящее время он в основном производит мощные полупроводниковые устройства.

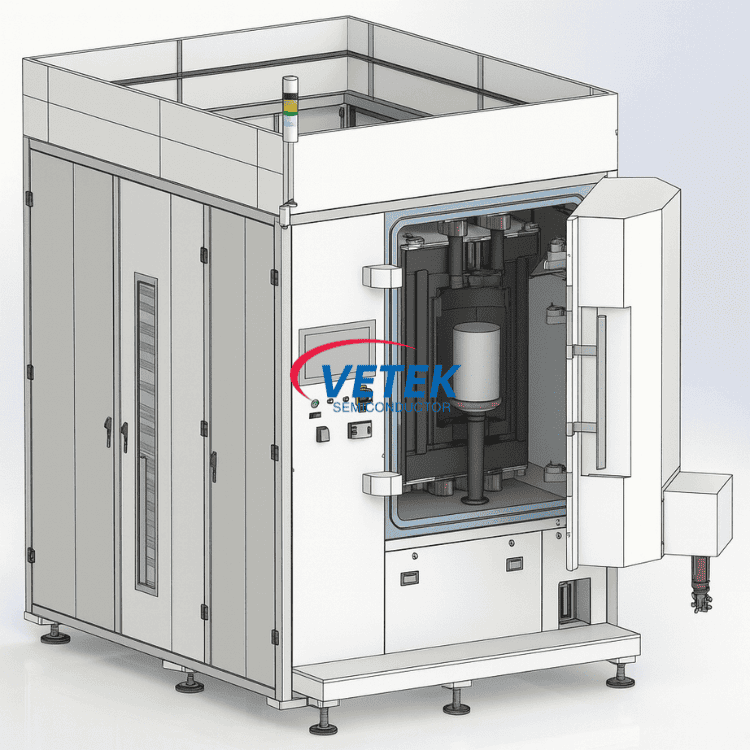

Кремниевый карбид имеет более высокую теплопроводность, чем нитрид галлия, а его стоимость роста монокристаллов ниже, чем у нитрида галлия. Следовательно, в настоящее время карбид кремния в основном используется в качестве субстрата для полупроводниковых чипов третьего поколения или в качестве эпитаксиального устройства в высоковольтных и высоких полях, в то время как нитрид галлия в основном используется в качестве эпитаксиального устройства в высокочастотных полках.
