Оптимизация производительности MicroLED с помощью подложек SiC и усовершенствованных покрытий

Вопрос 1: Почему в MicroLED все чаще используются подложки SiC?

В основном это борьба с нагревом и структурными недостатками. Раньше сапфир был популярным материалом, но карбид кремния (SiC) берет верх, поскольку его теплопроводность просто находится на другом уровне. Это важно, поскольку в мощных приложениях MicroLED вы не можете позволить себе «падение эффективности», вызванное перегревом. Но это нечто большее, чем просто сохранять хладнокровие. Согласование решетки между слоями SiC и светодиодами невероятно точное — намного лучше, чем у кремния. Такая точность с самого начала сокращает количество дефектов, что делает подложки SiC логичной, хотя и более премиальной основой для дисплеев, которые действительно прослужат долго.


Вопрос 2: CVD SiC против спеченного SiC: какой из них на самом деле лучше для производства MicroLED?

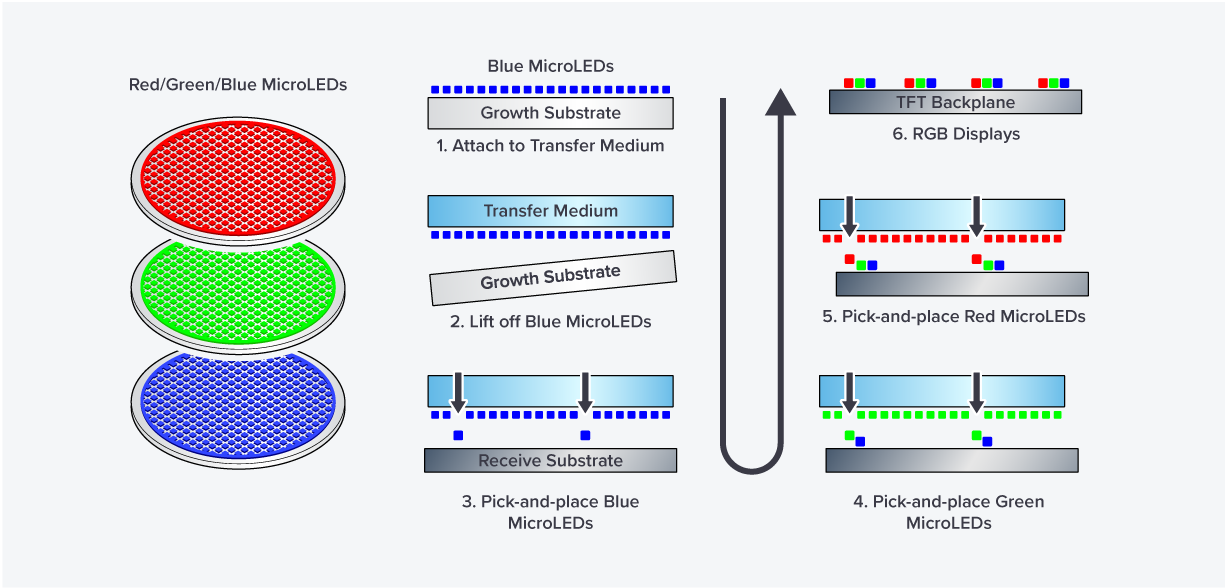

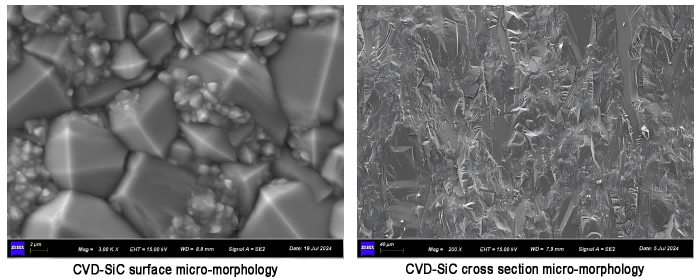

Хотя оба имеют свое место, золотым стандартом здесь является CVD (химическое осаждение из паровой фазы) SiC. Почему? Потому что он практически не имеет пор и невероятно чистый. Спеченный SiC, конечно, прочен, но эти крошечные микроскопические поры могут нанести ущерб тонким полупроводниковым процессам. Если вы стремитесь к высокопроизводительному выращиванию MOCVD, сверхгладкая поверхность высокой чистоты CVD SiC не подлежит обсуждению.


Вопрос 3: Что делает покрытия TaC столь важными в процессе MOCVD?

Думайте о карбиде тантала (TaC) как о высокотехнологичном щите. Условия MOCVD суровы: экстремальная температура и агрессивные химические вещества являются нормой. Покрытие TaC образует прочный барьер, который предотвращает коррозию оборудования и высыпание частиц. Речь идет не только о продлении срока службы оборудования; речь идет о сохранении среды роста в первозданном виде, чтобы сами светодиоды были безупречными.


Вопрос 4. Какие именно компоненты SiC являются решающими для оборудования MicroLED?

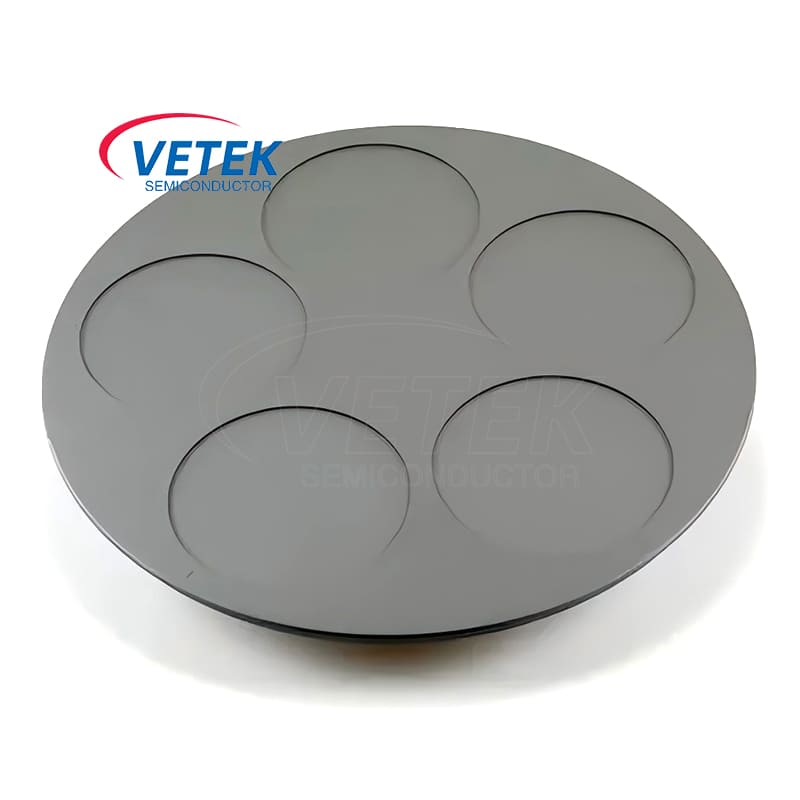

Тяжеловесами являются суцепторы, кольца и держатели пластин (или диски). Эти компоненты находятся прямо на линии огня во время эпитаксиального роста. Обрабатывая эти детали CVD SiC или TaC, вы обеспечиваете равномерное распределение тепла и химическую стойкость. Если эти детали выходят из строя или неисправны, производительность вашего устройства резко упадет.


5. Каковы причины низкой доходности MicroLED? Как материалы влияют на доходность?

Честно говоря, низкая производительность — это «слон в комнате» для масштабирования MicroLED. Большинство этих производственных неудач связано с двумя виновниками: огромным тепловым стрессом и раздражающими случайными частицами, которые проникают во время роста. Именно здесь выбор материалов меняет правила игры. Переходя на подложки SiC премиум-класса и используя компоненты с покрытием TaC, вы по сути строите крепость против дефектов. Эти материалы создают прочную, предсказуемую среду, которая предохраняет пластины от растрескивания или деформации под давлением. Суммируя? Лучшие материалы означают меньше брака и более плавный путь к массовому производству.


Вопрос 6: Можем ли мы действительно устранить загрязнение частицами в MOCVD?

«Устранить» — сильное слово, но его, безусловно, можно свести к минимуму. Стандартные компоненты часто со временем разлагаются и «теряют» частицы. Покрытия, такие как TaC или CVD SiC, создают химически инертную, гладкую, как стекло, поверхность, которая не отслаивается. Именно эта чистота отличает высокопроизводительный MicroLED от неисправного.


Вопрос 7: SiC против сапфира против кремния: быстрый анализ.

Карбид кремния:Премиальный выбор. Он профессионально справляется с нагревом и идеально сочетается с решеткой, хотя и стоит дороже.

Сапфир:Бюджетный ветеран. Он широко доступен, но имеет проблемы с рассеиванием тепла и более высоким уровнем дефектов.

Кремний:Отлично подходит для интеграции с существующей электроникой, но несоответствие температур часто приводит к растрескиванию слоев или снижению производительности.


Вопрос 8: Как MicroLED вписываются в будущее полупроводников третьего поколения?
MicroLED — это «убийца» материалов третьего поколения, таких как GaN и SiC. Мы смотрим в будущее, определяемое безумной яркостью и сверхнизким энергопотреблением. Будь то очки AR/VR следующего поколения или высококонтрастные автомобильные дисплеи, синергия между подложками SiC и защитными покрытиями станет основой надежности отрасли.
