Подложка против эпитаксии: ключевые роли в производстве полупроводников

Введение: два столпа современных чипов

Чтобы по-настоящему понять, как усовершенствованный чип обеспечивает высокоскоростные вычисления и высокую выходную мощность, мы должны углубиться в два фундаментальных столпа его физической структуры — полупроводниковую подложку и процесс эпитаксиального выращивания.

Проще говоря, подложка обеспечивает «фундамент» для механической поддержки и рассеивания тепла, а эпитаксиальный слой является «активным функциональным слоем», тщательно построенным на этом «фундаменте». Хотя эти два термина различаются только одним символом, они имеют фундаментальные различия в структуре материала, процессах изготовления и функциональных ролях. В этой статье будут систематически описаны их технические различия, ключевые параметры и решающее влияние на производительность конечного устройства.

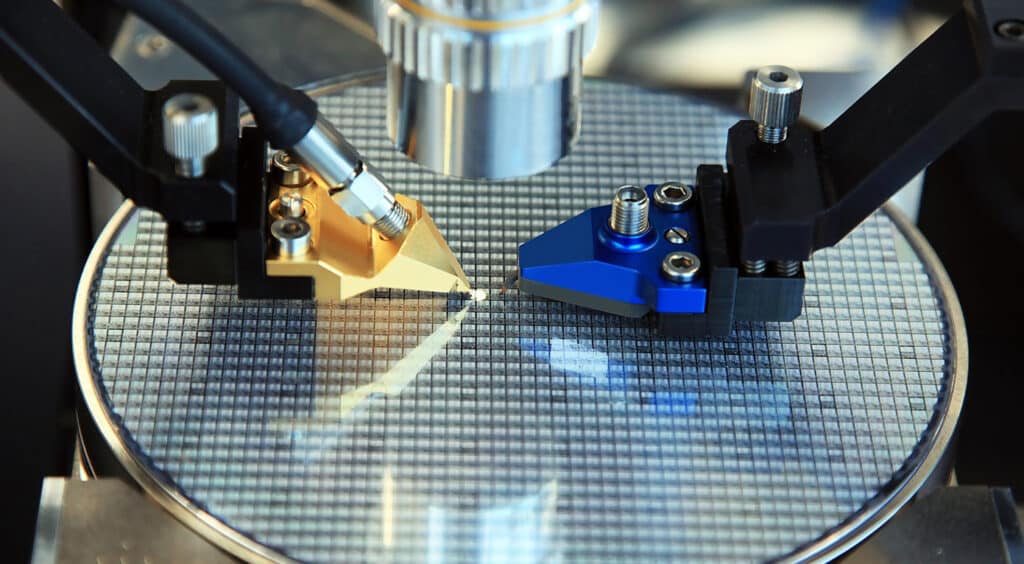

I. Что такое полупроводниковая подложка?

[Основной вывод этого раздела]: Полупроводниковая подложка служит «скелетом» и «радиатором» устройства. Монокристаллический кремний высокой чистоты (Si) доминирует на потребительском рынке, а карбид кремния (SiC) с его высокой теплопроводностью 4,9 Вт/см·К стал незаменимым выбором для электромобилей и высоковольтных устройств.

Полупроводниковые подложки составляют структурную и тепловую основу почти всех полупроводниковых устройств. С механической точки зрения они служат физической платформой, поддерживающей микро- и наноструктуры; что еще более важно, они обеспечивают непрерывную кристаллическую решетку, которая определяет ориентацию кристаллов и структурную целостность впоследствии осаждаемых слоев.

В зависимости от требований применения материалы подложки могут быть монокристаллическими, поликристаллическими или даже аморфными; однако высокопроизводительные электронные устройства почти полностью полагаются на монокристаллические слитки высокой чистоты, чтобы минимизировать границы зерен и дефекты, препятствующие подвижности носителей.

1.1 Основные типы подложек и свойства их материалов

Выбор подложек большого размера напрямую влияет на производительность устройства, производительность производства и структуру затрат. В промышленности в основном используются три основных типа подложек:

• Кремниевые подложки: Монокристаллический кремний (Si), выращенный методами Чохральского (CZ) или Float Zone (FZ), по сей день остается абсолютным мейнстримом в мировой полупроводниковой промышленности. Его преимущества заключаются в исключительной экономичности, высокой механической прочности и возможности масштабирования до 300 мм (12 дюймов). Он широко используется в процессорах потребительского уровня, устройствах памяти и стандартных солнечных элементах.
• Широкозонные подложки (карбид кремния и сапфир): Когда требования к мощности и частоте превышают физические пределы кремния, неизбежным выбором становятся широкозонные материалы.
• Карбид кремния (SiC): Обладая превосходной теплопроводностью (приблизительно от 3,7 до 4,9 Вт/см·К[1]) и высокой напряженностью электрического поля, он является идеальным выбором для инверторов электромобилей (EV) и высоковольтных электросетей.
• Сапфир (Al₂O₃): Обладая превосходной оптической прозрачностью и диэлектрическими изоляционными свойствами, он широко используется в синих/ультрафиолетовых светодиодах и специализированных RF SOI-приложениях.
• Кварцевая подложка: Благодаря чрезвычайно высокой химической инертности, чрезвычайно низкому коэффициенту теплового расширения и высокой оптической чистоте он в основном используется в высококачественных оптических компонентах, заготовках масок и специализированном сенсорном оборудовании.

1.2 Две основные функции подложек: поддержка и рассеивание тепла

В процессе реальной эксплуатации устройства объемные подложки выполняют две незаменимые ключевые функции:

Механическая поддержка: Обеспечивает структурную жесткость во время суровых температурных циклов, химических процессов в высоком вакууме, обработки пластин и задней упаковки, эффективно предотвращая коробление и разрушение пластин.

Теплопроводность (Теплоотдача): Современные чипы генерируют массивные локализованные тепловые потоки; Объемные кремниевые подложки действуют как прямые радиаторы, рассеивая тепло наружу, чтобы предотвратить перегрев области перехода и тепловой выход из-под контроля.

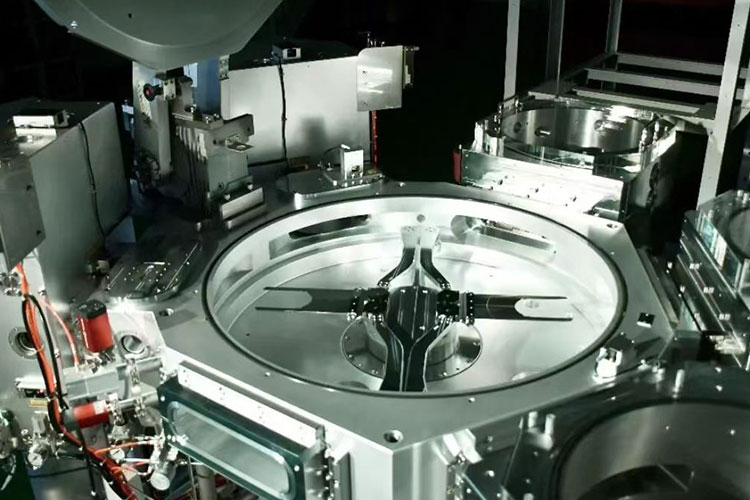

II. Что такое эпитаксиальный рост полупроводников? (Активный уровень, ориентированный на производительность)

[Основной вывод этого раздела]: Эпитаксиальный слой — это «душа производительности чипа». CVD/MOCVD обеспечивает крупномасштабное промышленное производство, а MBE (молекулярно-лучевая эпитаксия) обеспечивает сверхкрутые границы раздела с точностью на атомном уровне. Без эпитаксиальной технологии сверхнизкое сопротивление открытого состояния радаров миллиметрового диапазона 5G и высоковольтных МОП-транзисторов было бы невозможно.

Хотя подложка обеспечивает стабильную основу, монокристаллы, выращенные в массе, неизбежно содержат микродефекты, природные примеси и фиксированные электрические характеристики. Для изготовления сверхскоростных и высокоэффективных устройств производители применили эпитаксию — контролируемое осаждение сверхчистых тонких кристаллических слоев на целевую подложку.

Во время эпитаксиального процесса атомы пара или молекулярных лучей осаждаются на нагретую поверхность подложки и идеально выравниваются с лежащей под ней кристаллической решеткой. Полученная эпитаксиальная пластина демонстрирует чрезвычайно высокую кристаллическую чистоту, а плотность дефектов на несколько порядков ниже, чем у объемной подложки.

2.1 Основные технологии и оборудование для эпитаксиального осаждения

Современный эпитаксиальный рост в первую очередь достигается за счет следующих передовых методов:

• Химическое осаждение из паровой фазы (CVD/MOCVD): Газообразные предшественники разлагаются на поверхности нагретой пластины с образованием однородного монокристаллического слоя. Среди них химическое осаждение из паровой фазы металлов-органических соединений (MOCVD) является отраслевым стандартом для эпитаксиального выращивания соединений III-V и широкозонных полупроводников.

• Молекулярно-лучевая эпитаксия (МЛЭ): Этот процесс, проводимый в среде сверхвысокого вакуума (СВВ), обеспечивает точность до одного атомного слоя за счет направления точного теплового луча на подложку, что приводит к чрезвычайно крутым градиентам границы раздела. Он подходит для сверхтонких структур, таких как квантовые ямы.

Высококачественное эпитаксиальное осаждение зависит не только от точного контроля процесса, но и от управления сроком службы ключевых компонентов внутри реакционной камеры (таких как графитовые подложки с покрытием SiC), что напрямую влияет на стабильность процесса и производительность.

2.2 Расширенные применения на основе эпитаксиальной технологии

Эпитаксия позволяет создавать архитектуры устройств, которые невозможно создать только с помощью сыпучих материалов:

• Кремний-германиевый биполярный транзистор с гетеропереходом (SiGe HBT): Выращивание ультратонкого эпитаксиального слоя SiGe в базовой области приводит к сдвигу запрещенной зоны, что значительно увеличивает скорость отклика на высоких частотах.
• Технология напряженного кремния: Нанесение тонкого слоя кремния на решетку SiGe вызывает растягивающую или сжимающую деформацию, тем самым увеличивая подвижность носителей (улучшается как подвижность электронов в n-FET, так и подвижность дырок в p-FET).
• Селективное эпитаксиальное выращивание (SEG): В современных архитектурах FinFET и Gate-All-Around (GAA) селективный эпитаксиальный рост Si/SiGe в областях истока/стока снижает контактное сопротивление и увеличивает ток насыщения.

Для определения процесса эпитаксии полупроводников см.:Что такое процесс эпитаксии полупроводников?

III. Подложка против эпитаксиальной пластины: обзор ключевых отличий

[Основной вывод этого раздела]: Самый прямой способ отличить эти два слоя — изучить их «функциональную роль»: подложка отвечает за устойчивость к физическим и тепловым ударам, а эпитаксиальный слой отвечает за устойчивость к току и электрическим полям. Отделяя активную область от области, подверженной дефектам, эпитаксиальные пластины достигают уровней тока утечки более чем на порядок ниже, чем устройства, изготовленные непосредственно на подложке.

Для визуального сравнения в таблице ниже приведены фундаментальные различия между объемными подложками и эпитаксиальными пластинами с точки зрения ключевых производственных параметров:

IV. Технический прогресс: как эпитаксия существенно повышает производительность устройств?

[Основной вывод этого раздела]: Естественные микродефекты и точки термического напряжения в объемных подложках являются «скрытыми убийцами», которые вызывают высокий ток утечки и низкое напряжение пробоя в устройствах. Суть эпитаксиальной технологии заключается в отделении «дефектной механической подложки» от «бездефектного активного функционального слоя», тем самым изолируя транспорт носителей внутри чистого эпитаксиального слоя. Такая конструкция развязки напрямую приводит к повышению рабочих частот, снижению энергопотребления и увеличению срока службы устройств — качественный скачок, которого невозможно достичь, используя только объемные подложки.

Внедрение эпитаксиальной технологии — это не просто «добавление слоя пленки», а, скорее, качественный скачок в надежности устройств и электрических характеристиках.

Даже при самой высокой химической чистоте стандартные объемные подложки неизбежно содержат микропористость, осадки кислорода и точки термического напряжения, оставшиеся после процесса вытягивания кристаллов. Изготовление устройств непосредственно на объемных подложках часто приводит к высокому току утечки и низкой устойчивости к напряжению пробоя.

Напротив, эпитаксиальные пластины изолируют транспорт носителей внутри чистого, бездефектного эпитаксиального слоя. Отделяя активную функциональную область от подверженной дефектам механической подложки, производители могут добиться:

• Более высокие рабочие частоты (снижение паразитной емкости);
• Низкое энергопотребление (снижение утечки);
• Увеличенный срок службы устройства и исключительная стабильность при экстремальных электротермических нагрузках.

Например, в области силовых полупроводников качество однородного эпитаксиального слоя SiC напрямую определяет номинальное напряжение пробоя и сопротивление открытого состояния MOSFET-устройств, чего сами по себе объемные подложки SiC не могут достичь.

V. Технические проблемы, вызывающие наибольшую озабоченность у инженеров (FAQ)

(Следующие вопросы основаны на распространенных технических проблемах, с которыми сталкиваются инженеры-технологи линий по производству полупроводников во время реальных процессов эпитаксиального выращивания)

Вопрос 1: Если во время эпитаксиального роста внезапно увеличивается количество твердых частиц, помимо утечек в камере, какие еще области, которые легко упустить из виду, следует исследовать?

Ответ: Это одна из самых сложных неожиданных ситуаций, с которыми сталкиваются инженеры во время обычных испытаний пластин. Убедившись в герметичности камеры, мы рекомендуем в первую очередь исследовать три «тайных угла»:

1. Состояние поверхности графитового токоприемника: микротрещины или участки отслаивания в покрытии SiC могут привести к высвобождению частиц при высоких температурах. Если токоприемник использовался более 1000 раз, мы рекомендуем немедленно заменить его для тестирования — многие проблемы с частицами исчезают после замены токоприемника на тот, который имеет неповрежденное покрытие.

2. Переходные процессы давления при переключении газопровода. В системах MOCVD колебания давления в момент переключения исходного газа могут привести к отделению побочных продуктов от внутренних стенок трубопровода. Мы рекомендуем проверить кривую отклика автоматического регулятора давления (APC), чтобы убедиться в том, что происходит превышение давления.

3. Загрязнения на обратной стороне подложки. Если на обратной стороне подложки перед ее попаданием в камеру имеется мелкая пыль или органические остатки, они могут «мигрировать» к переднему эпитаксиальному слою при высоких температурах — это наиболее часто упускаемая из виду проблема.

Устранение неисправностей частиц — это, по сути, процесс «устранения»: начните с наиболее часто заменяемых расходных материалов и постепенно проследите проблему до более глубоких частей камеры.

Вопрос 2: Насколько узко технологическое окно для роста ступенчатого потока при эпитаксии SiC? Каковы допуски на отклонения температуры и давления?

Ответ: Этот вопрос затрагивает суть процесса эпитаксии SiC: рост ступенчатого потока требует одновременного выполнения трех условий в чрезвычайно узком окне: достаточная подвижность поверхности, соответствующий барьер зародышеобразования на краю ступени и подавление трехмерного роста островков.

На основе практических данных серийных производственных линий:

• Температурное окно: Обычно между 1550°C и 1650°C, с эффективным окном примерно ±15°C. Если температура слишком низкая, резко ухудшается шероховатость поверхности (RMS); при слишком высокой температуре появляются полиморфные включения 3C-SiC.
• Окно давления: Обычно контролируется в диапазоне от 50 до 200 мбар, с эффективным окном примерно ±20 мбар. Чрезмерное давление → уменьшение длины поверхностной миграции и ступенчатого слияния; недостаточное давление → снижение пересыщения пара и значительное снижение скорости роста.

В практических инженерных приложениях большинство инженеров-технологов предпочитают сначала фиксировать температуру, а затем точно настраивать давление, чтобы найти окно, поскольку камера быстрее реагирует на изменения давления, что делает ее подходящей для быстрого сканирования DOE (планирование экспериментов).

Вопрос 3: Как определяется цикл замены графитового токоприемника в оборудовании MOCVD? Это основано на количестве пробегов или визуальном осмотре?

Ответ: Этот вопрос напрямую связан с балансом между производительностью процесса и производственными затратами и является ключевым моментом как для инженеров производственных линий, так и для лиц, принимающих решения о закупках.

Стандартной практикой является двойной подход, сочетающий «срок службы партии» и «визуальный контроль»:

• Срок службы партии: Поставщики указывают рекомендуемый срок службы (например, для партий Aixtron рекомендуются токоприемники с карбид-оксидным покрытием VETEK), полученные в результате испытаний на ускоренное старение, основанных на термоциклической усталости покрытия. Даже если внешний вид нормальный, рекомендуется заменить токоприемник в соответствии с графиком до достижения этого количества партий, чтобы снизить риск внезапного отказа.

• Визуальный осмотр: После каждой партии обработки визуально осматривайте поверхность покрытия SiC или исследуйте ее под микроскопом. При появлении любого из следующих «красных флажков» замену необходимо выполнить немедленно, не дожидаясь окончания рекомендованного срока службы:

①Видимое отслаивание или растрескивание покрытия;

② Обесцвеченные пятна диаметром >1 мм на поверхности (свидетельствующие о повреждении покрытия и окислении графитовой подложки);

③ Повторяющиеся локальные изменения толщины эпитаксиального слоя при условии, что факторы распределения воздушного потока исключены.

Широко проверенная инженерная практика заключается в том, чтобы установить цикл замены на уровне 80 % от рекомендованного поставщиком срока службы, одновременно создавая базу данных о сроке службы подложек путем фотографирования и архивирования внешнего вида каждой партии. Такой подход позволяет избежать как преждевременной утилизации (которая приводит к образованию отходов), так и азартных игр до самой последней печи, что может привести к браку всей партии.

Вопрос 4: Когда изгиб или деформация эпитаксиальной пластины превышает технические характеристики, это в первую очередь связано с подложкой или эпитаксиальным процессом?

Ответ: Это наиболее горячо обсуждаемый вопрос «распределения ответственности» среди инженеров на совещаниях по анализу доходности. Ответ таков: оба вносят свой вклад, но относительный вес варьируется в зависимости от материальной системы:

Прагматичная последовательность устранения проблем с короблением: сначала проверьте входящие данные о короблении подложки (отчет Cpk поставщика) → затем проверьте однородность температуры эпитаксиальной печи (калибровка термопары) → наконец, скорректируйте рецепт процесса.

VI. Резюме и рекомендации по выбору

Таким образом, подложка служит «скелетом и теплоотводом», а эпитаксиальный слой действует как «мозг и мышцы». Оба незаменимы:

Если вы ориентируетесь на недорогие стандартные логические микросхемы или простые дискретные устройства, то для удовлетворения ваших потребностей достаточно высококачественных кремниевых подложек большого размера.

Если ваше приложение связано с высокочастотной связью, преобразованием энергии высокого напряжения или высокочувствительным фотодетектированием, то лучшим выбором будут пластины, изготовленные с использованием прецизионных эпитаксиальных процессов.

В современной индустрии производства полупроводников, которая постоянно ищет «более быстрые, меньшие и более эффективные» решения, эпитаксиальная технология стала основным инструментом, позволяющим преодолеть физические ограничения закона Мура.
