Анализ растрескивания графитового сенсептора с покрытием SiC MOCVD и оптимизация термического напряжения.

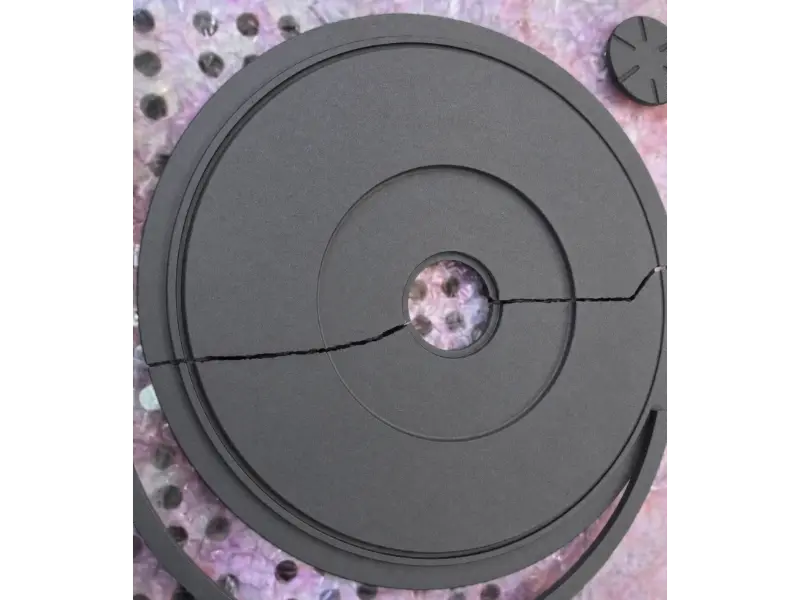

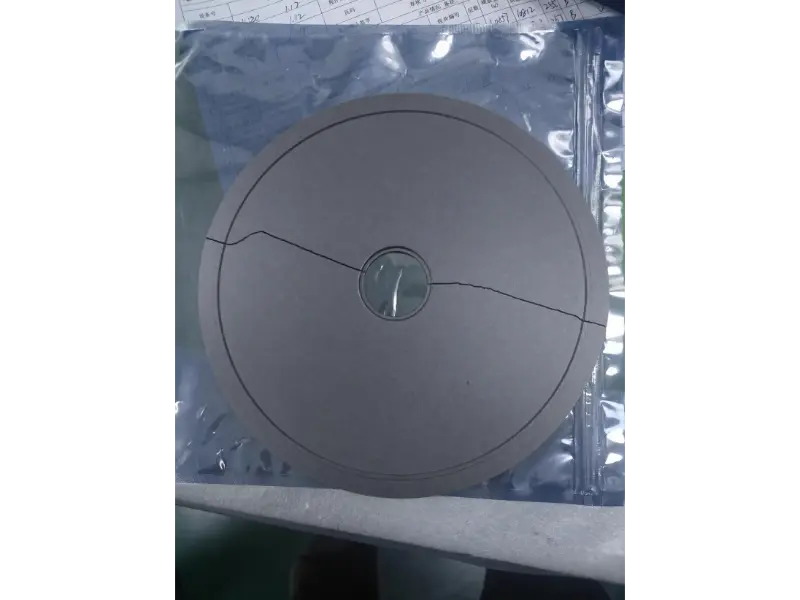

Рисунок 1,2: Морфология радиального разрушения при MOCVDГрафитовый токоприемник с CVD-покрытием SiCВыход из центрального шага через отверстие

I. Резюме и основные выводы

Основной вывод:Конструкция и качество эпитаксиальных пластин-приемников (носителей пластин) напрямую определяют срок их службы, существенно влияя на распределение затрат на производство эпитаксии и время простоя оборудования. При выборе токоприемников производители эпитаксиальных пластин отдают приоритет высококачественным конструкциям, которые соответствуют реальным требованиям процесса, минимизируют частоту замены и продлевают срок службы, тем самым достигая значительного снижения производственных затрат и постоянного улучшения качества эпитаксиальной продукции.

Изменив конструкцию зоны буфера напряжений на центральной ступеньке и выбрав материалы графитовой подложки с адаптированным коэффициентом теплового расширения (КТР), компания Vetek (www.veteksemicon.com) полностью решила промышленную проблему радиального растрескивания, возникающего на центральной ступеньке сквозного отверстия в носителях пластин MOCVD.

Зарубежный производитель эпитаксиальных полупроводниковых чипов 3-го поколения столкнулся с серьезными производственными узкими местами из-за немедленного растрескивания и повреждения крупногабаритной установки химического осаждения из паровой фазы.Графитовые токоприемники с покрытием из карбида кремния (CVD SiC)во время высокотемпературного эпитаксиального роста MOCVD. Наша техническая группа определила основные причины: серьезную концентрацию напряжений на центральной ступеньке и несоответствие теплового расширения графитовой подложки. Благодаря реконфигурации структурных границ (расширение буферных зон напряжений, модернизация расположения плавающих ступеней) и оптимальному выбору графитового материала мы успешно устранили опасность растрескивания для клиента.

Ключевые улучшения производительности и показателей:

· Скорость растрескивания суцепторов: снижена с >15% до 0%.

· Средний срок службы цикла: увеличен на 300%+

· Время незапланированного простоя оборудования: уменьшено на 95%.

II. История клиента и традиционные болевые точки

1. Информация о клиенте

Клиент — ведущий производитель составных полупроводниковых чипов автомобильного класса, эксплуатирующий несколько крупногабаритных высокотемпературных производственных линий MOCVD/MBE, ориентированных на массовое производство эпитаксиальных пластин высокой мощности и радиочастотных устройств. Рабочая температура реакционной камеры достигает 1000–1400 °C круглый год, подвергаясь высокочастотному индукционному нагреву и суровым быстрым термическим циклам нагрева/охлаждения. В качестве основного компонента, непосредственно удерживающего эпитаксиальные пластины, используются крупногабаритныеГрафитовые токоприемники с CVD-покрытием SiCдолжны сохранять чрезвычайную структурную стабильность и термическую однородность в условиях высоких температур и напряжений.

2. Традиционные подходы и подробные исторические болевые точки

При использовании традиционных конструкций токоприемников производители эпитаксиальных систем долгое время страдали от серьезных проблем с точки зрения экономики и производительности:

· Частая замена и чрезвычайно короткий срок службы:Обычные конструкции не учитывали разницу теплового расширения при экстремально высоких температурах. Суцепторы растрескивались менее чем за несколько десятков циклов, причем некоторые из них выходили из строя сразу после установки (скорость растрескивания >15%).

· Дорогостоящие расходы на простой и уборку:Как только токоприемник треснул или разбился внутри камеры, вся партия эпитаксиальных пластин была утилизирована, что сопровождалось серьезным загрязнением частиц. Каждый инцидент требовал 12–24 часов охлаждения камеры, ее разборки, очистки, повторной эвакуации и испытаний под давлением/температурой. Прямые потери от незапланированных простоев и расходных материалов достигали десятков тысяч долларов США за одно событие.

· Высокая стоимость производства одной пластины:Поскольку расходные материалы имеют высокую стоимость, частая замена привела к чрезмерному распределению затрат на токоприемник на пластину. В то же время простои снизили общую эффективность оборудования (OEE) на всей производственной линии, что значительно увеличило постоянные накладные расходы.

III. Технические проблемы и анализ механизмов отказов

Морфология физического отказа:Анализ разрушения показывает, что зарождение трещины происходит именно на внутренней ступеньке центрального сквозного отверстия, простираясь радиально наружу по обеим сторонам корпуса токоприемника.

Исследование первопричин (механизм стресса):

· Несоответствие теплового расширения материала:В условиях работы при высоких температурах (1000°C и выше) между графитовой подложкой и защитным покрытием SiC существует значительное несоответствие коэффициента теплового расширения (КТР). Поскольку коэффициент теплового расширения графита выше, чем уSiC-покрытиеГрафитовая подложка подвергается большей деформации теплового расширения во время нагрева, чем поверхностный слой SiC. Это создает значительные межфазные термические напряжения, в конечном итоге вызывающие растрескивание и разрушение тела графитовой подложки.

· Структурный дефект в зоне снятия напряжений:В оригинальной конструкции отсутствовала необходимая переходная буферная зона на центральной ступеньке, образующая классическую точку концентрации механических напряжений. Как только напряжение расширения превысило порог прочности графитовой подложки, в остром углу ступеньки мгновенно возникли микротрещины, которые разорвались наружу.

IV. Решения: как мы решили проблему

Для решения проблемы растрескивания центральной ступени группа исследований, разработок и инженеров Vetek разработала комплексный план технических разъяснений, основанный на высокотемпературном коэффициенте теплового расширения (КТР). оптимизация:

V. Результаты и количественные выгоды

Модернизированные токоприемники прошли строгие термоциклические испытания и проверку объемной линии на производственной линии клиента, что позволило добиться значительного улучшения производительности:

· Полное устранение термического растрескивания:Оптимизированные токоприемники работали непрерывно в течение более 500 термических циклов, непосредственно снижая уровень растрескивания и повреждения с >15% до 0%.

· Значительное сокращение потерь от простоев:Время незапланированных простоев, вызванное поломкой носителя, сократилось на 95 %, что значительно повысило общую OEE линии.

· Увеличенный срок службы и снижение затрат:Средний срок службы суцептора увеличился более чем на 300%, что привело к существенному снижению удельной стоимости суцептора на эпитаксиальную пластину.

VI. Гарантия производства и контроля качества Vetek

· Выбор сырья высокой чистоты:Подложка из изостатического графита высокой плотности премиум-класса (чистота 7N, зольность <5 частей на миллион) выбрана для обеспечения безупречного соответствия КТР с покрытием CVD SiC.

· Прецизионная обработка:Используется 5-осевая прецизионная резка с ЧПУ (допуски в пределах ±0,005 мм), которая создает точные буферные зоны для снятия напряжений в критических элементах, таких как центральная ступенька.

· CVD-осаждение SiC:В результате высокотемпературных процессов CVD образуется плотный слой β-SiC толщиной 80–100 мкм, обеспечивающий превосходную термическую однородность и защиту от коррозии.

· 100% полная проверка ШМ:Высокоточные координатно-измерительные машины (КИМ) автоматически сканируют и измеряют массивы карманов, размеры центральных ступенек и общую плоскостность.

· Упаковка и доставка для чистых помещений:Очищено в чистых помещениях класса 100, упаковано в двойную вакуумированную азотную упаковку и поставляется в индивидуальных противоударных кейсах из этиленвинилацетата.

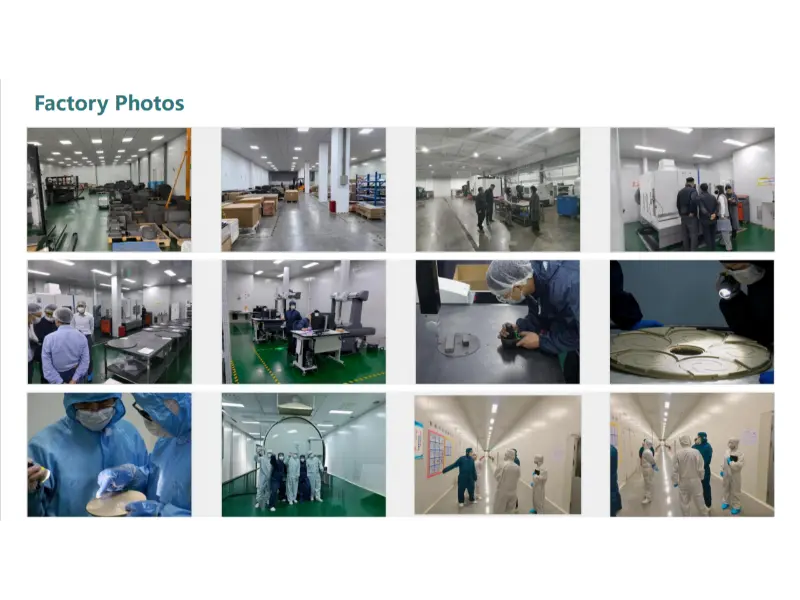

Рисунок 3. Объекты высокоточной обработки, чистых помещений и контроля качества Vetek Semiconductor.

VII. Часто задаваемые вопросы (FAQ)

Вопрос 1: Какова основная причинаГрафитовый токоприемник с покрытием MOCVD SiCтрещины, начиная с центральной ступеньки?

Ответ: Основной причиной является отсутствие буферной зоны для снятия напряжений на центральной ступеньке, что требует перепроектирования конструкции для распределения термического напряжения.

Вопрос 2: Может ли покрытие CVD SiC само по себе предотвратить растрескивание на центральной ступеньке?

Ответ: Нет. Покрытия SiC в первую очередь обеспечивают стойкость к коррозии, предотвращение загрязнения и теплопроводность. Если конструктивный проект несовершенен, само покрытие не может выдерживать внутренние сжимающие и растягивающие напряжения со стороны подложки. Только сочетание «рационально спроектированной структуры, амортизирующей напряжения, + высококачественного покрытия CVD SiC» может полностью решить проблему растрескивания.

VIII. Резюме и призыв к действию (CTA)

Хотя эпитаксиальные пластинчатые сенсепторы являются вспомогательными расходными материалами, их конструктивная конструкция и качество изготовления оказывают решающее влияние на эффективность производства и общие затраты. Традиционные конструкции часто упускают из виду соответствие КТР материалов и зоны снятия концентрации напряжений, что приводит к частым отказам токоприемника, дорогостоящим простоям и рискам брака пластин.

Благодаря структурной оптимизации Vetek и усовершенствованному проектированию термических напряжений мы не только помогли клиенту полностью устранитьграфитовый токоприемникрастрескивания (снижение уровня растрескивания до 0%), а также продлил срок службы носителя более чем на 300%. Это усовершенствование значительно снизило частоту замены, снизило затраты на распределение расходных материалов для каждой пластины и гарантировало качество, стабильность и непрерывность эпитаксиального роста пластин, что обеспечило значительную экономическую выгоду и производительность.

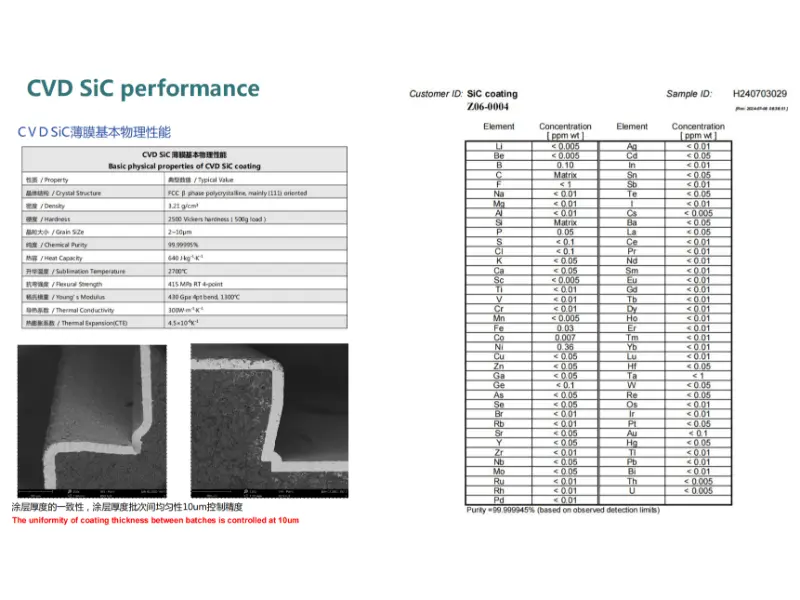

Рисунок 4. Основные физические свойства, однородность толщины с помощью СЭМ и анализ сверхвысокой чистоты покрытия CVD SiC.

Свяжитесь с нами для получения индивидуальных решений по оптимизации термического напряжения

Сталкиваются ли ваши графитовые носители реакционной камеры MOCVD/MBE с высокотемпературным термическим растрескиванием, отслаиванием покрытия SiC или коротким сроком службы?

Vetek (www.veteksemicon.com) имеет более чем 10-летний опыт работы в области полупроводниковых покрытий CVD SiC и прецизионной обработки графита высокой чистоты.

Отправьте свои габаритные чертежи или фотографии неудачных образцов, чтобы получить бесплатную оценку устойчивости к тепловым нагрузкам и услуги пробных испытаний!
