Компоненты Aixtron G10: ключевые детали для высокопроизводительной эпитаксии SiC

Технология карбида кремния (SiC) продолжает двигаться в сторону более крупных пластин и более высокой производительности. Это означает, что передовые системы эпитаксии, такие как платформа Aixtron G10, становятся все более важными в производстве полупроводников третьего поколения.

По сравнению со старыми реакторами, системы Aixtron G10 требуют более жесткого контроля над тепловыми полями, стабильностью потока газа, загрязнением частиц и сроком службы деталей. Каждый внутренний компонент реактора напрямую влияет на качество эпитаксиального выращивания, однородность пластин и стабильность производства.

В этой статье рассказывается об основных компонентах Aixtron G10, используемых в системах эпитаксии SiC. Мы объясним, что они делают, какие материалы им требуются и почему они важны для высокотемпературной обработки полупроводников.

Что такое компоненты Aixtron G10?

Компоненты Aixtron G10 — это ключевые внутренние детали реактора, расположенные внутри камеры эпитаксии SiC. Вместе они помогают поддерживать стабильные температурные условия, оптимизировать распределение газа, поддерживать вращение пластин и снижать загрязнение во время высокотемпературного эпитаксиального выращивания.

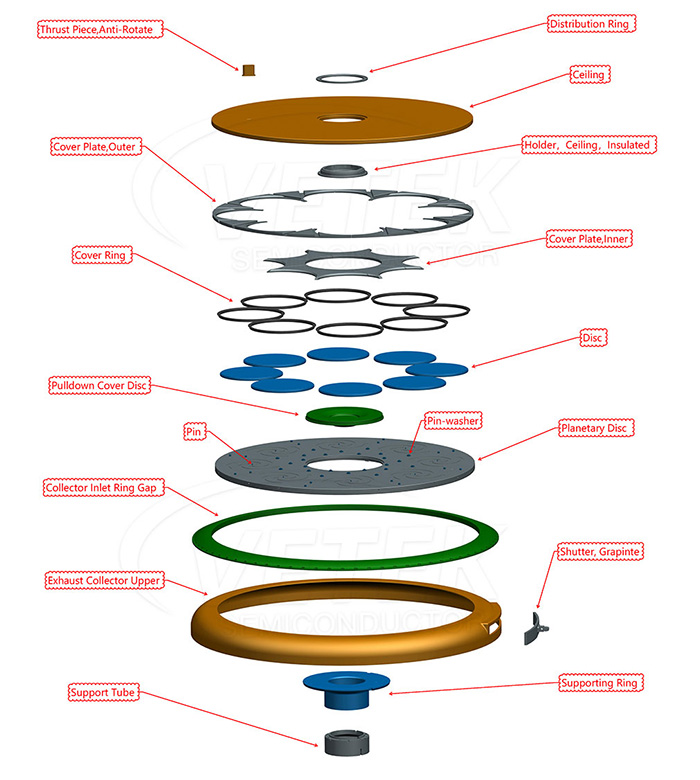

Типичные детали, которые вы найдете в реакторе Aixtron G10, включают:

• Потолок
• Распределительное кольцо
• Защитное кольцо
• Крышки
• Планетарный диск
• Диск с выдвижной крышкой
• Выхлопной коллектор
• Поддерживающее кольцо
• Опорная трубка
• Графитовый затвор
• Сборки штифтов и шайб

Большинство этих деталей непрерывно работают при температуре выше 1500°C, подвергаясь воздействию агрессивных технологических газов, таких как силан и углеводороды. Таким образом, качество материала имеет решающее значение.

Ключевые функциональные зоны внутри реактора Экстрон G10

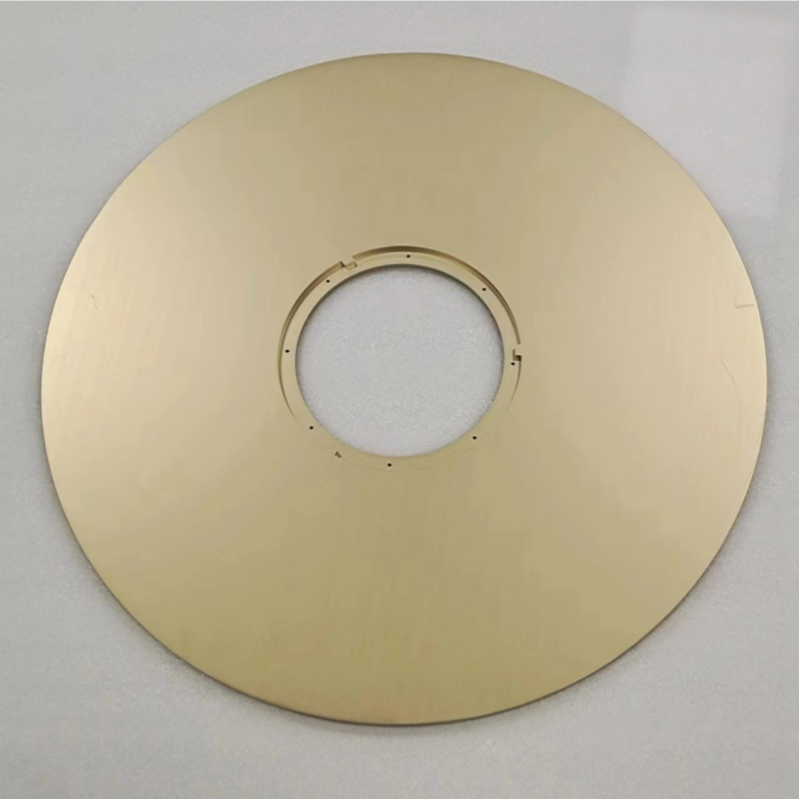

1. Компоненты потолка

Потолок является основной частью теплового поля реактора. Он помогает поддерживать стабильную температуру в камере, направляет поток газа и защищает верхние конструкции реактора от прямого нагрева.

Хорошие потолочные компоненты должны иметь:

• Твердая термическая стабильность
• Низкое образование частиц
• Сильная устойчивость к коррозии
• Равномерное качество покрытия
• Долговременная стабильность размеров

Графит с покрытием CVD SiC является распространенным выбором, поскольку он обеспечивает теплопроводность графита и химическую стойкость карбида кремния.

2. Распределительное кольцо

Распределительное кольцо контролирует и направляет поток газа внутри камеры. Равномерное распределение газа необходимо для достижения одинаковой толщины эпитаксиального слоя на всех пластинах.

Если поток газа плохо контролируется, вы можете столкнуться с:

• Изменение толщины
• Допинговые несоответствия
• Дефекты поверхности
• Меньший выход пластин

Вот почему для этой детали так важны высокая точность обработки и равномерное покрытие.

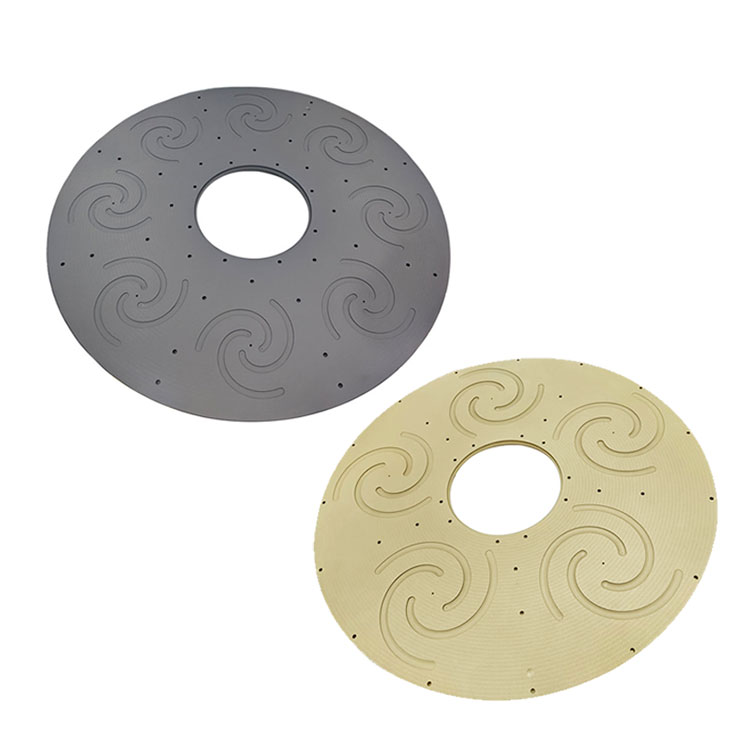

3. Система планетарных дисков.

Планетарный диск — это то, что вращает пластины во время эпитаксиального роста. Плавное вращение улучшает однородность температуры и обеспечивает одинаковое воздействие газа на все пластины.

Для крупногабаритного производства пластин SiC планетарная система должна поддерживать:

• Хорошая плоскостность
• Низкая термическая деформация
• Высокая структурная прочность
• Стабильная работа благодаря многократному нагреву и охлаждению

Сам диск обычно изготавливается из графита высокой чистоты с усовершенствованным CVD-покрытием SiC.

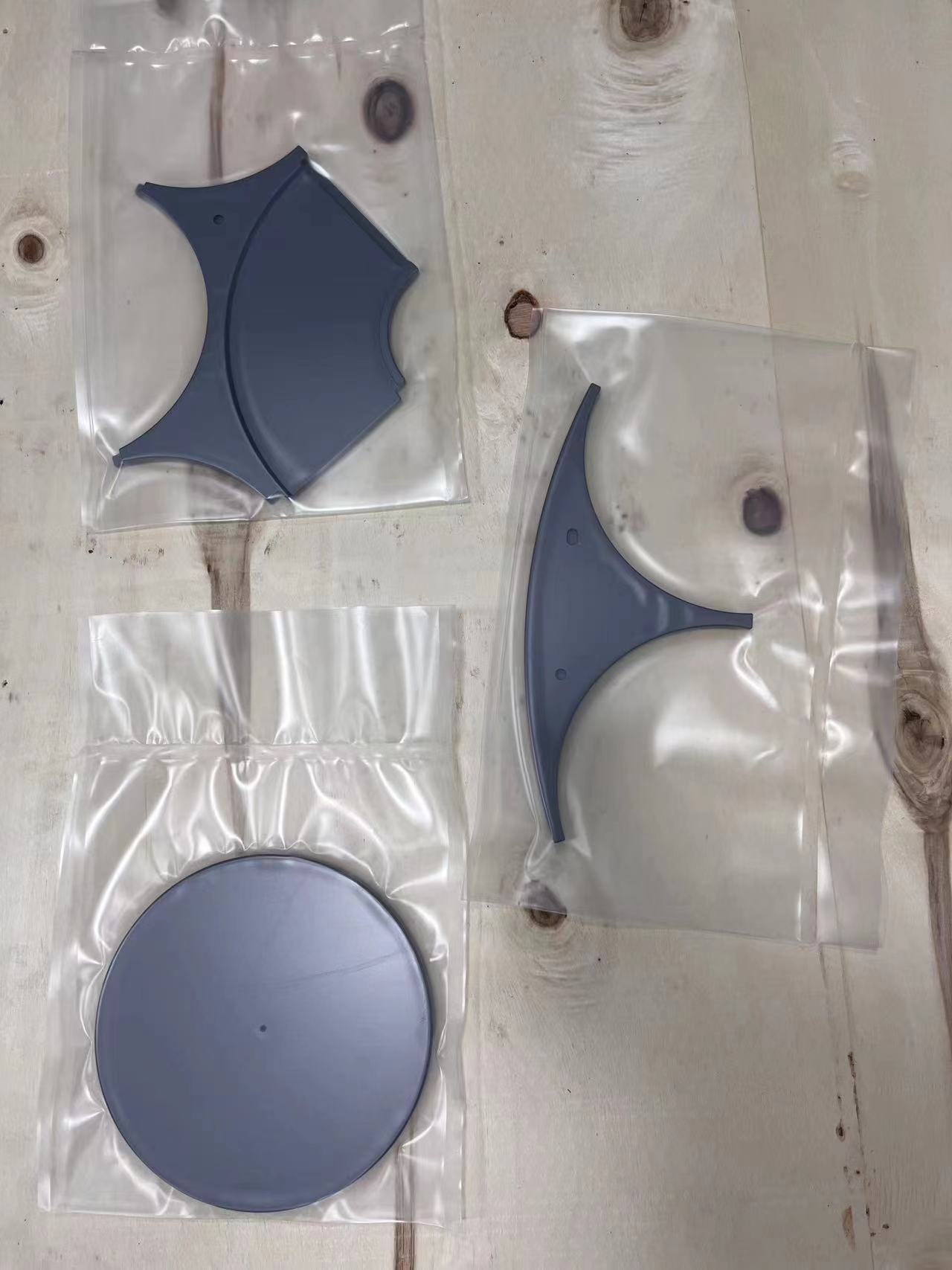

4. Защитные кольца и защитные пластины.

Защитные кольца и защитные пластины защищают определенные зоны реактора и помогают стабилизировать тепловое поле.

Эти части помогают:

• Уменьшите нежелательные отложения
• Минимизация загрязнения частицами
• Защитите графитовые конструкции
• Продлить срок службы камеры

Поскольку они подвергаются многочисленным термоциклическим воздействиям, необходима прочная адгезия покрытия.

5. Система выхлопного коллектора

Выхлопной коллектор управляет потоком выхлопных газов и помогает поддерживать стабильное давление в камере.

Стабильный поток выхлопных газов приводит к:

• Лучшая повторяемость процесса
• Более чистая среда в камере
• Меньше накопления частиц
• Увеличенные интервалы между техническим обслуживанием

В современных системах эпитаксии SiC детали, связанные с выхлопными газами, также должны противостоять агрессивным химическим веществам и тепловым нагрузкам.

Почему выбор материала имеет значение при эпитаксии SiC?

Эпитаксия SiC — это жесткая среда. Обычные материалы часто сталкиваются с такими проблемами, как:

• Покрытие отслаивается
• Графитовая эрозия
• Термическое крекинг
• Генерация частиц
• Короткий срок службы

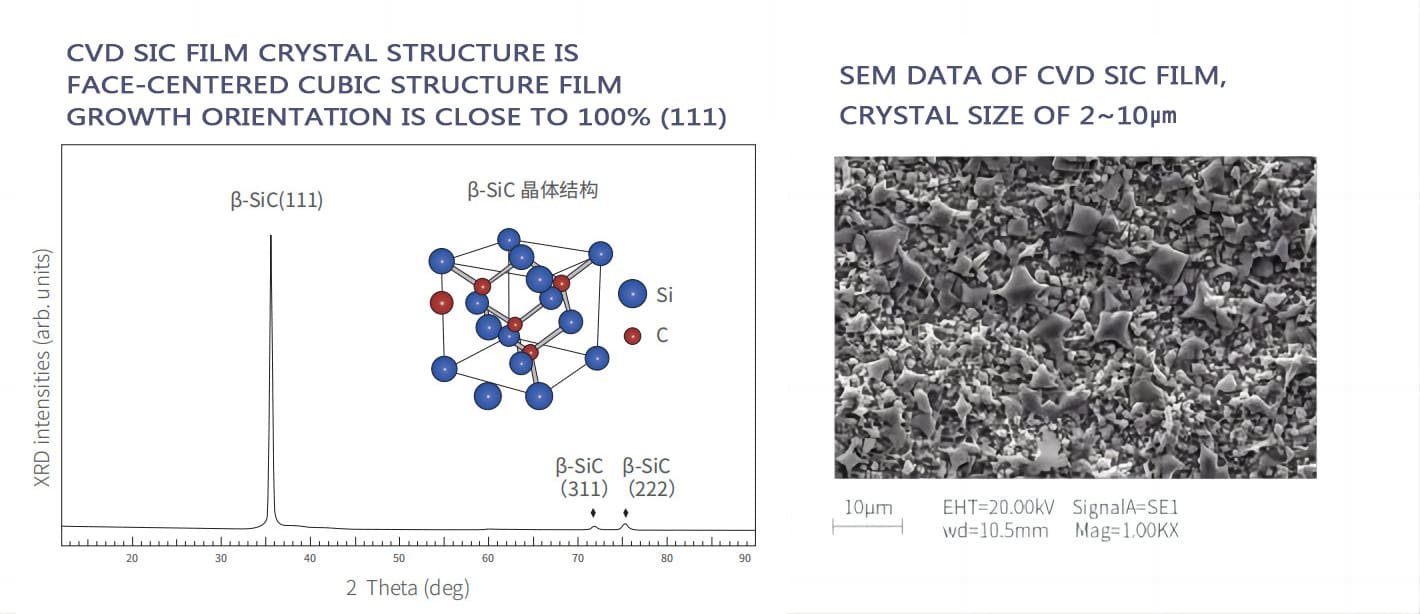

Чтобы обойти эти проблемы, современные полупроводниковые реакторы обращаются к графиту с CVD-покрытием SiC. CVD-покрытие SiC дает вам:

• Отличная химическая стойкость
• Высокая чистота
• Отличная стойкость к тепловому удару
• Низкий риск загрязнения
• Длительный срок эксплуатации

В настоящее время это один из наиболее широко используемых материалов для изготовления высококачественных деталей реакторов для эпитаксии SiC.

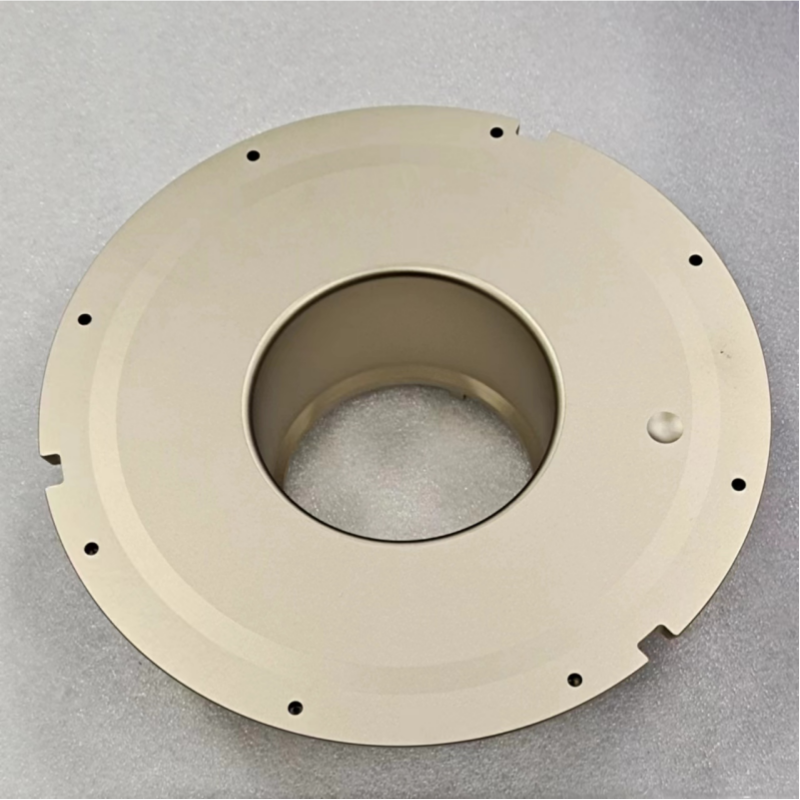

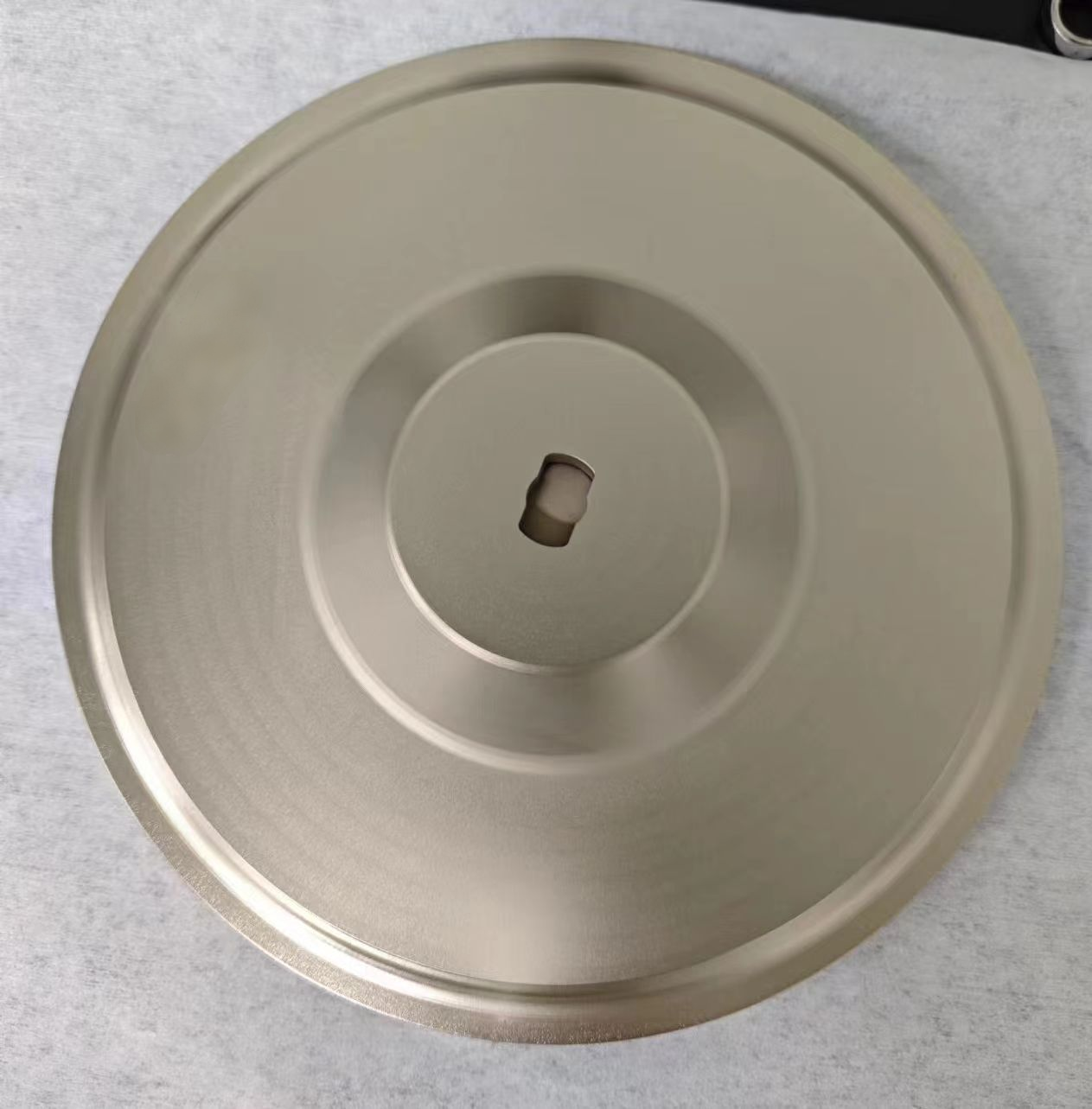

Покрытие TaC (карбид тантала) становится следующим шагом в области применения сверхвысоких температур. По сравнению с обычными покрытиями SiC покрытия TaC обеспечивают:

• Лучшая высокотемпературная стабильность
• Более сильная коррозионная стойкость
• Меньший риск образования частиц
• Стабильная работа при температуре выше 2000°C.

Покрытия TaC выглядят особенно многообещающе для будущих платформ, которые будут использовать пластины большего размера и более высокие температуры.

Проблемы производства компонентов Экстрон G10

Производство высококачественных компонентов Aixtron G10 требует передовых производственных возможностей, в том числе:

• Очистка графита высокой чистоты
• Прецизионная обработка с ЧПУ
• Среда покрытия полупроводникового класса
• Единая технология покрытия CVD
• Обработка крупногабаритных компонентов
• Строгий контроль чистоты и размеров

Даже небольшое отклонение в размерах или однородности покрытия может повлиять на стабильность реактора и эпитаксиальные характеристики.

Возможности VeTek Semiconductor для компонентов Экстрон G10

VeTek Semiconductor специализируется на графите полупроводникового качества и технологиях нанесения покрытий для передовых применений эпитаксии.

Мы предлагаем индивидуальные компоненты, совместимые с:

• Экстрон G10
• Экстрон G5
• Системы эпитаксии SiC
• MOCVD-реакторы

В наш ассортимент продукции входят:

• Графитовые компоненты с CVD-покрытием SiC
• Компоненты покрытия TaC
• Планетарные диски
• Компоненты потолка
• Защитные кольца
• Детали теплового поля из графита
• Твердые компоненты SiC

Эти продукты широко используются в эпитаксии SiC, светодиодной эпитаксии и современных полупроводниковых системах термического поля.

Заключение

Поскольку производство полупроводников SiC стремится к увеличению размеров пластин и повышению эффективности производства, компоненты Aixtron G10 становятся все более важными для стабильности реактора и эпитаксиального качества.

От потолочных конструкций и планетарных дисков до газораспределительных и вытяжных систем — каждый компонент напрямую влияет на управление температурным режимом, контроль загрязнения и консистенцию пластин.

Сочетая графитовые материалы высокой чистоты, передовую технологию покрытия SiC CVD и покрытия TaC нового поколения, современные детали реактора помогают сделать эпитаксионное производство SiC более стабильным и эффективным для будущей полупроводниковой промышленности.
