Почему покрытие CVD TaC является «высокотемпературной броней» в полупроводниках третьего поколения

Среда внутри печи для выращивания кристаллов SiC является одной из наименее щадящих в производстве полупроводников: температура превышает 2400°C, концентрация водорода и аммиака высока, а графитовые компоненты постоянно подвергаются риску отслаивания частиц и примесей. Инженеры-технологи давно искали материал, который мог бы одновременно противостоять экстремальным температурам, агрессивным химическим веществам и загрязнениям.

Покрытие из карбида тантала (TaC) методом CVD незаметно стало таким ответом: его температура плавления составляет 3880°C, скорость травления всего 0,2 мкм/час в NH₃ и 0,1 мкм/час в H₂, а критические уровни примесей измеряются в ppb. Однако по-настоящему привлекательным его делает то, что происходит на производстве: плотность дефектов микротрубок падает более чем на 90%, общее содержание кристаллических примесей падает более чем на 70%, а удельное сопротивление увеличивается в 2–3 раза.
Так как же именно покрытие TaC достигает этого? Откуда берутся его преимущества в производительности? В каких реальных приложениях он приносит наибольшую пользу? И в каком направлении движется рынок? В этой статье систематически рассматриваются технические принципы, основные свойства, ключевые сценарии применения и отраслевые тенденции покрытия CVD TaC.

1. Что такое покрытие CVD TaC?

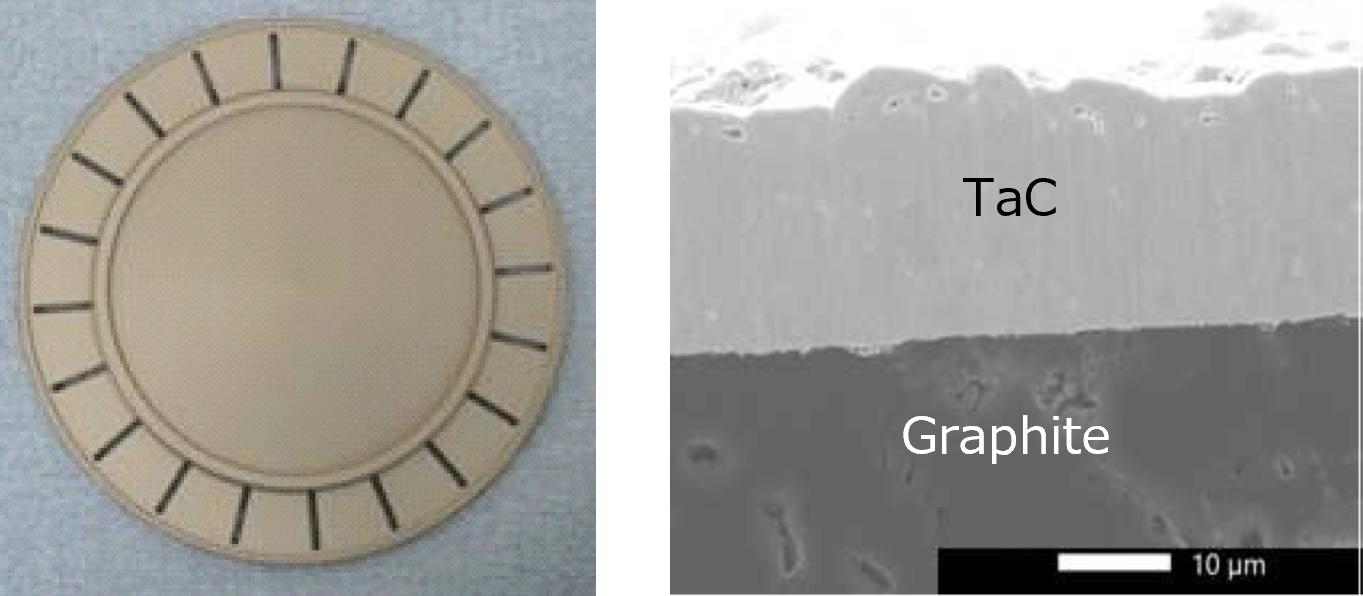

По сути, покрытие CVD TaC представляет собой защитный слой карбида тантала (TaC) — керамического соединения характерного золотисто-желтого цвета, нанесенного на графитовые подложки высокой чистоты с помощью химического осаждения из паровой фазы. Сам материал обладает сочетанием трудносоединимых свойств: температура плавления 3880°C, твердость в диапазоне 15–19 ГПа, высокая химическая инертность и стойкость к коррозии, которая хорошо выдерживает агрессивные технологические среды.

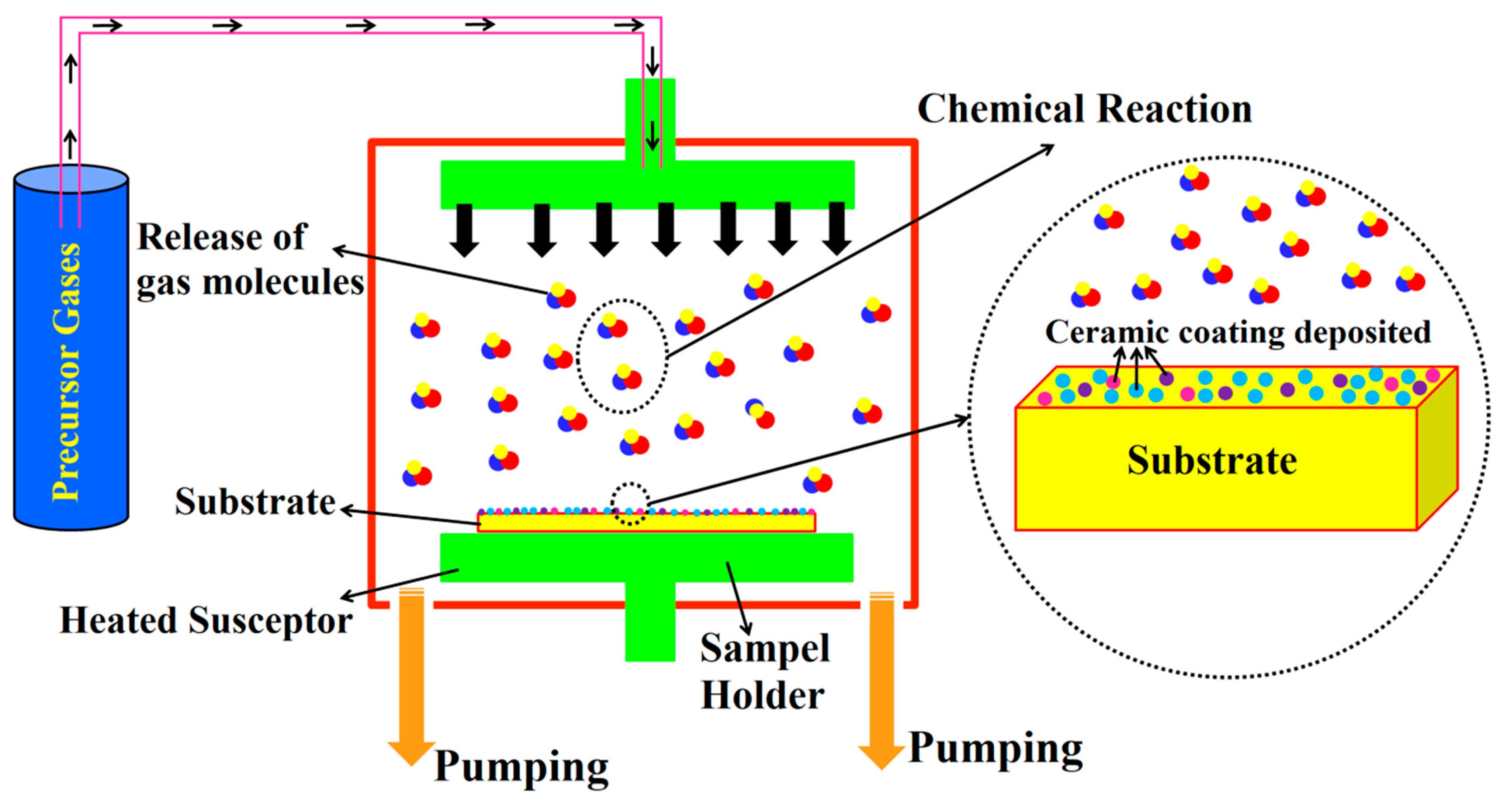

Среди различных способов производства покрытий TaC CVD остается наиболее зрелым. Подробно описанный типичный рецепт начинается с пентахлорида тантала (TaCl₅) и пропилена (C₃H₆) в качестве предшественников тантала и углерода, переносимых аргоном и водородом в нагретую камеру. Как только испаренный TaCl₅ достигает поверхности графита, он адсорбируется и подвергается последовательности реакций разложения и рекомбинации. Образуется не просто поверхностный слой, а плотное, хорошо прилипающее покрытие, которое значительно более однородно и по составу контролируемо, чем то, что может быть достигнуто с помощью альтернативных методов, таких как обработка расплавленной солью или золь-гель.

2. Основные преимущества покрытия CVD TaC

2.1 Чрезвычайно высокая термическая стабильность
Покрытие CVD TaC плавится при температуре 3880°C, поэтому сохраняет структурную прочность даже при температуре выше 2200°C. Это делает его хорошо подходящим для требовательных полупроводниковых процессов, таких как выращивание кристаллов SiC и MOCVD – мест, где обычные покрытия SiC имеют тенденцию разрушаться, когда становится слишком жарко.

2.2 Выдающаяся стойкость к химической коррозии
Это покрытие хорошо противостоит агрессивным технологическим газам, таким как водород, аммиак, хлориды и пары кремния. По сравнению с покрытиями SiC, оно снижает деградацию графита и загрязнение частицами в высокотемпературных полупроводниковых средах. Результат? Лучшая стабильность процесса и более высокий выход пластин.

2.3 Хорошая механическая твердость и термостойкость.
Покрытие CVD TaC твердое и прочно связывается с графитовыми подложками, поэтому оно медленно изнашивается и хорошо выдерживает термические удары. Он может выдерживать повторяющиеся быстрые циклы нагрева и охлаждения без растрескивания и отслаивания. Это означает более длительный срок службы компонентов и более высокую скорость изменения процесса.

2.4 Сверхвысокая чистота и подавление примесей
Покрытие TaC имеет очень низкий уровень примесей и действует как прочный диффузионный барьер – оно предотвращает миграцию загрязнений из графитовой подложки в среду выращивания. Это помогает сократить дефекты кристаллов, защищает от примесей и улучшает качество и удельное сопротивление кристаллов SiC.

3. Типичные сценарии применения покрытия CVD TaC

3.1 Выращивание монокристалла SiC (метод PVT)
В процессе PVT-выращивания монокристаллов SiC покрытие TaC наносится на ключевые графитовые компоненты, такие как тигли, направляющие кольца и держатели затравочных кристаллов. Исследования Fan et al. указывает на то, что покрытие TaC не только обеспечивает физическую защиту, но также, благодаря своим низким характеристикам излучательной способности, регулирует температурный градиент на границе раздела роста кристаллов, улучшает радиальную однородность температуры, поддерживает стехиометрию сублимации SiC, подавляет миграцию примесей и снижает потребление энергии. Исследования Meng et al. в журнале Journal of Crystal Growth дополнительно подтверждает, что кристаллический слиток, выращенный с использованием тигельной структуры с графитовым релейным кольцом с покрытием TaC и графитовой бумагой, демонстрирует превосходные характеристики по совершенству кристалла и форме интерфейса. Фактические измерения показывают, что отклонение диаметра кристаллических слитков, выращенных в тиглях с покрытием TaC, составляет ≤2%, а плоскостность поверхности кристалла (RMS) улучшается на 40%.

3.2 Эпитаксиальный рост GaN/SiC

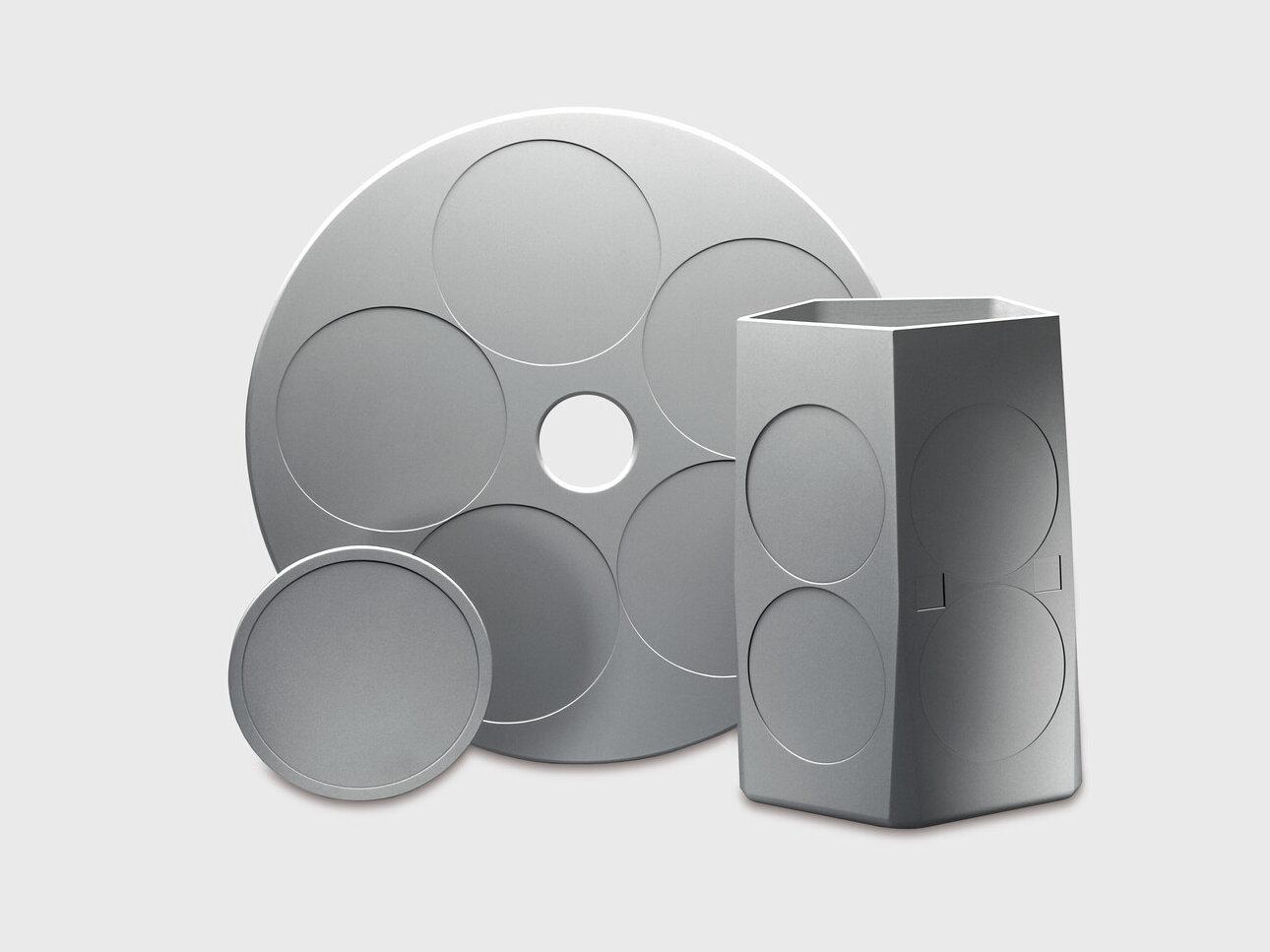

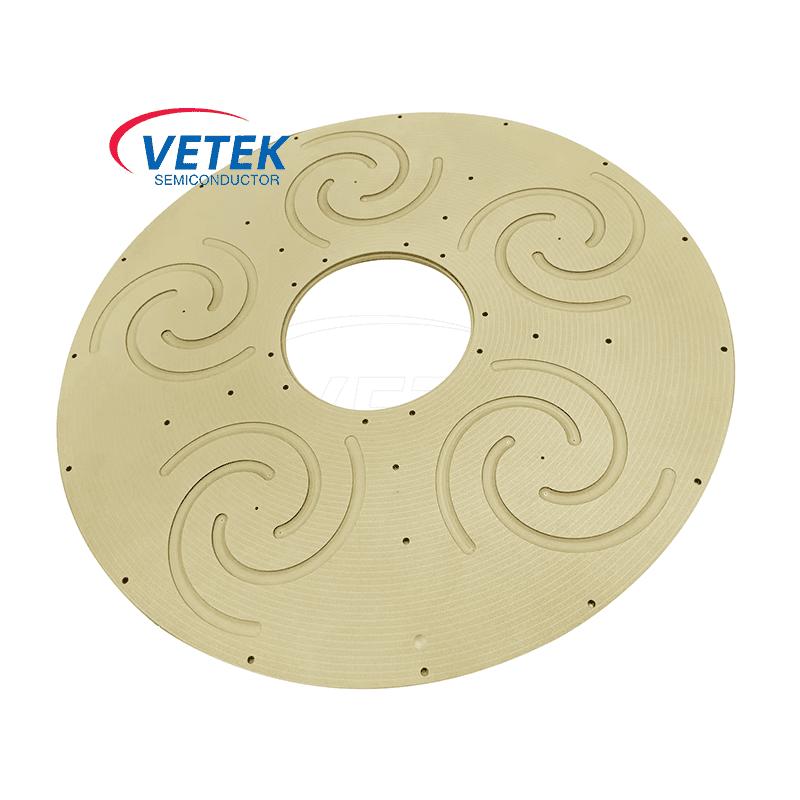

В реакционных камерах CVD для эпитаксии GaN и SiC покрытие TaC широко применяется к таким компонентам, как носители пластин, сателлитные диски, сопла и датчики. Этим компонентам необходимо работать в течение длительного времени в высокотемпературных и агрессивных средах, а покрытие TaC может значительно продлить срок их службы и повысить производительность процесса. Доказано, что в оборудовании MOCVD, таком как Aixtron G5, покрытие TaC является ключевым материалом для обеспечения стабильности процесса.

3.3 Нагреватели системы MOCVD

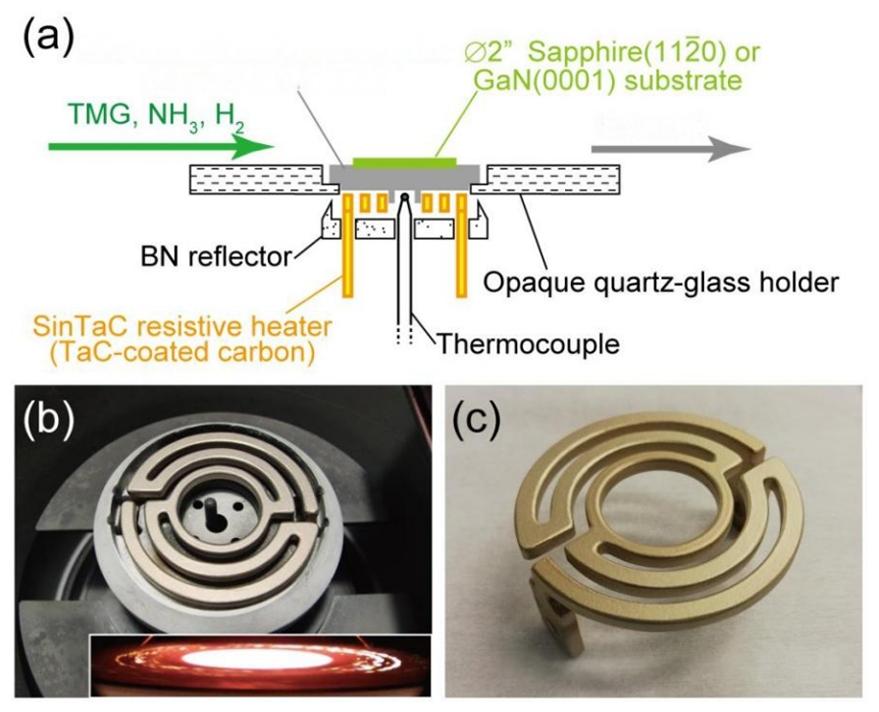

Графитовые нагреватели с покрытием TaC успешно применяются в системах MOCVD. По сравнению с традиционными нагревателями с покрытием PBN, нагреватели TaC обеспечивают лучшую эффективность и однородность нагрева, снижают энергопотребление и, благодаря более низкой излучательной способности поверхности (0,3), помогают улучшить целостность теплового поля. Согласно исследованиям Fan et al., низкая излучательная способность покрытия TaC не только улучшает температурную однородность роста кристаллов, но также повышает качество эпитаксиального осаждения GaN.

3.4 Высокотемпературное промышленное применение
Помимо полупроводников, покрытие TaC также может использоваться для высокотемпературных промышленных компонентов, таких как резистивные нагревательные элементы, форсунки, защитные кольца и приспособления для пайки, полностью используя его обширные преимущества в области термостойкости и коррозионной стойкости.

4. CVD-покрытие TaC или SiC: как выбрать?

В полупроводниковой промышленности CVD SiC и CVD TaC являются двумя наиболее распространенными защитными покрытиями для графитовых компонентов. Выбор зависит от конкретных требований к температуре процесса.

CVD-покрытие SiC:Низкий коэффициент теплового расширения, хорошая структурная стабильность и экономическая выгода в средах ниже 1800°C, широко используются в сценариях средних и высоких температур, таких как эпитаксиальные лотки для светодиодов и эпитаксиальные лотки из монокристаллического кремния.

CVD-покрытие TaC:Более высокая термическая стабильность (температура плавления 3880°C по сравнению с ~2700°C для SiC), более высокая химическая инертность, особенно подходит для сверхвысоких температур и высококоррозионных сред выше 2000°C, таких как выращивание монокристаллов SiC и эпитаксия GaN.

Проще говоря:Когда температура процесса превышает 1800°C, особенно при участии агрессивных газов, таких как водород и аммиак, покрытие TaC является лучшим выбором.

5. Перспективы рынка и тенденции отрасли

Быстрое распространение выращивания и эпитаксии монокристаллов SiC резко повышает спрос на покрытия TaC. Два недавних исследования рынка указывают на то, что рынок находится на грани значительного расширения. QYResearch в своем обзоре глобального рынка покрытий TaC «Углубленный анализ и прогноз до 2031 года» оценивает мировой рынок покрытий из карбида тантала в 2024 году примерно в 45 миллионов долларов США и прогнозирует, что к 2031 году он достигнет 142 миллионов долларов США — совокупный годовой темп роста составляет 17,9%. Цифры Global Info Research находятся в том же диапазоне, оценивая рынок в 2024 году примерно в 47 миллионов долларов США и прогнозируя рост до 143 миллионов долларов США к 2031 году, что соответствует среднегодовому темпу роста 17,5%. Согласованность этих прогнозов дает уверенность в том, что покрытие TaC вступает в фазу устойчивого роста.

Что касается тех, кто снабжает этот рынок, то он по-прежнему сконцентрирован на верхушке. Momentive Technologies, Tokai Carbon и Toyo Tanso вместе составляют около 76% мирового дохода [10]. Географически Северная Америка лидирует с примерно 45% рынка, а Азиатско-Тихоокеанский регион отстает примерно на 41%. Однако этот региональный баланс начинает меняться. Китайские производители вкладывают значительные средства, чтобы сократить этот разрыв, и VeTek Semiconductor является ярким примером: возможности компании по нанесению покрытия CVD TaC теперь распространяются на компоненты диаметром до 750 мм, что ставит ее в число очень немногих отечественных игроков, способных обрабатывать детали такого масштаба.

Заглядывая в будущее, можно сказать, что переход на 8-дюймовые подложки SiC устанавливает более высокую планку однородности теплового поля и надежности покрытия в производственном оборудовании. Одна только эта тенденция, вероятно, укрепит роль покрытия TaC в качестве стратегического материала в производстве пластин на долгие годы вперед.

6. Технология покрытия TaC от VeTek Semiconductor.

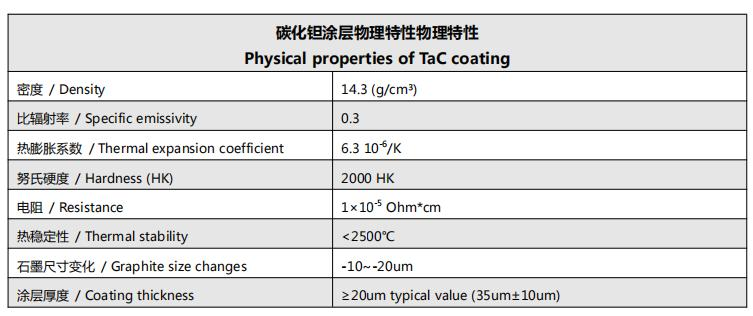

Источник данных: Технические характеристики полупроводниковой продукции VeTek.

Покрытие VeTek CVD TaC отличается хорошей температурной стабильностью, сверхвысокой чистотой, устойчивостью к коррозии H₂/NH₃/SiH₄/Si, сильной термостойкостью, высокой адгезией к графитовым подложкам и равномерным покрытием покрытия. Его можно применять к основным компонентам, таким как датчики индукционного нагрева, резистивные нагревательные элементы и детали теплозащиты. Компания обладает передовыми возможностями механической обработки для производства компонентов подложки из графита, керамики или тугоплавких металлов и обеспечивает комплексную внутреннюю обработку керамических покрытий SiC или TaC, а также услуги по нанесению покрытий на детали, поставляемые заказчиком.

7. Заключение

По мере того, как полупроводниковая промышленность третьего поколения стремится к увеличению размеров (8 дюймов), более высокой удельной мощности и снижению затрат, требования к характеристикам материалов в производственных процессах становятся все более жесткими. Благодаря чрезвычайно высокой температуре плавления, исключительной химической инертности и превосходным механическим свойствам покрытие CVD TaC становится «золотым стандартом» для высокотемпературных полупроводниковых процессов выше 2000°C. От выращивания монокристаллов SiC до эпитаксии GaN, от MOCVD-нагревателей до подложек пластин — покрытие TaC обеспечивает незаменимую материальную основу для производства полупроводников.

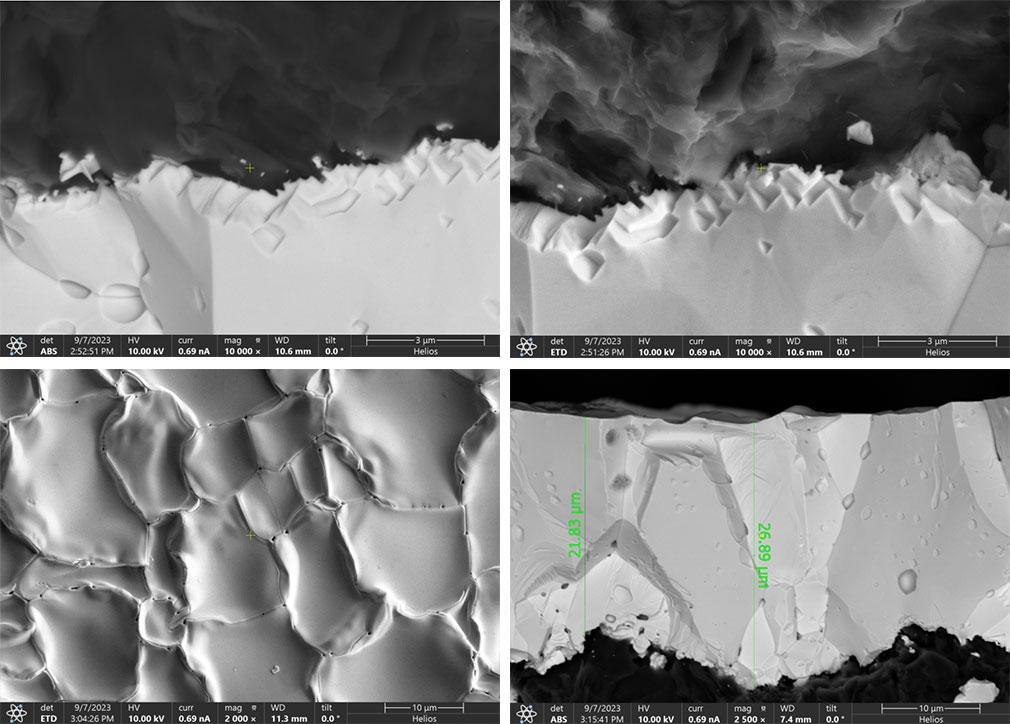

VeTek Semiconductor стремится предоставлять высококачественные продукты с покрытиями CVD TaC и индивидуальные решения для клиентов по всему миру посредством постоянных инвестиций в исследования и разработки и технологических итераций. Если вам требуются подробные технические данные, анализ поперечного сечения SEM или оценка индивидуального чертежа, пожалуйста, свяжитесь с нами.

Ссылки

[1] Сунь Дж., Чжан Ц. и Ли Х. (2021).Ход исследований карбидных покрытий тантала на углеродных материалах. Прогресс в материаловедении.(Доступно на сайте ScienceDirect)

[2] Ким, Д.Ю. и др. (2016).Химическое осаждение карбида тантала из системы TaCl₅-C3H₆-Ar-H₂. Журнал Корейского керамического общества, 53 (6), 597-603.

[3] Ма, Ц., Ху, Р., Лю, Х., Ян, С., Лу, Х., Лю, Д.,… Гао, П. (2026).Исследование эволюции микроструктуры и механических свойств покрытий TaC на основе графита в различных суровых условиях. Журнал сплавов и соединений, 1061. doi:10.1016/j.jallcom.2026.187440.

[4] Фань В., Цюй Х., Чанг С.И. и др. (2019).Исследование влияния покрытия TaC на управление процессом PVT SiC и качество кристаллов. Данные совместных исследований,Университет Донг-Ый, Южная Корея.

[5] Мэн Дж. и др. (2022).Контроль качества роста путем оптимизации конструкции тигля для выращивания монокристалла SiC больших размеров. Журнал роста кристаллов,600, 126929. doi:10.1016/j.jcrysgro.2022.126929

[6] QYResearch. (2025).Обзор мирового рынка покрытий TaC, углубленный анализ и прогноз до 2031 года.
