Датчик RTP с покрытием CVD из карбида кремния (SiC)
  • Датчик RTP с покрытием CVD из карбида кремния (SiC)Датчик RTP с покрытием CVD из карбида кремния (SiC)

Датчик RTP с покрытием CVD из карбида кремния (SiC)

Токоприемник RTP с покрытием CVD SiC от VeTek Semiconductor предназначен для оборудования быстрой термической обработки (RTP) и быстрого термического отжига (RTA), используемого в производстве полупроводников. Подложка изготовлена ​​из изостатического графита высокой чистоты, на который нанесен плотный CVD-слой карбида кремния (SiC). Такая конструкция обеспечивает высокую теплопроводность, надежную химическую инертность и постоянную стабильность размеров при повторяющихся высокотемпературных циклах.

Функции

  • Терма Однородность – высокая термическая коэффициент диффузии обеспечивает быструю, пространственно равномерную передачу тепла, поддерживая повторяемые профили температуры пластины.
  • Высокий уровень чистоты. Покрытие CVD SiC достигает чистоты 99,99995 %, что эффективно снижает риски загрязнения подвижными ионами и металлами на критически важных этапах процесса.
  • Химическая стойкость. Покрытие демонстрирует высокую стойкость к агрессивным веществам, включая галогенсодержащие газы, при повышенных температурах. Увеличенные интервалы обслуживания. Повышенная стойкость к окислению и износу приводит к меньшему количеству замен и сокращению времени простоя инструмента.
  • Гибкость конструкции. Размеры и конфигурации можно адаптировать в соответствии с конкретной геометрией камеры RTP и размерами пластин.


Приложения

  • Быстрая термическая обработка (RTP)
  • Быстрый термический отжиг (RTA)
  • Активация легирующей примеси. Стадии окисления и отжига.
  • Производство интегральных схем (ИС)
  • Изготовление силовых устройствТехническое

Технические характеристики

Свойство
Типичное значение
Материал покрытия
Карбид кремния CVD (β-SiC)
Чистота
99,99995%
Плотность
3,21 г/см³
Твердость
2500 ВН
Теплопроводность
300 Вт/м·К
Тепловое расширение
4,5 × 10⁻⁶ К⁻¹
изгибная прочность
415 МПа


Почему выбирают VeTek Semiconductor?

  • Собственный процесс нанесения покрытия CVD SiC, разработанный специально для требований полупроводникового класса.

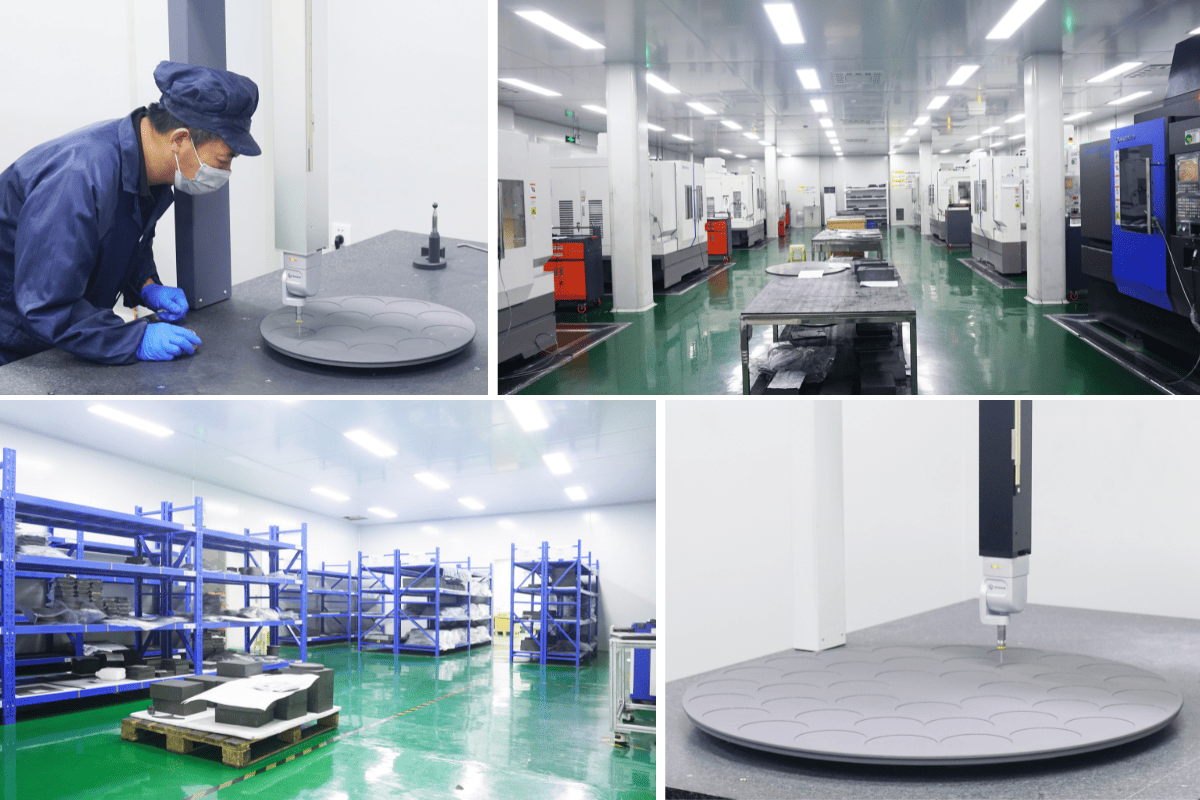

  • Интегрированные возможности очистки графита, прецизионной обработки и контроля толщины покрытия.
  • Доказанная адгезия покрытия и однородность слоя при серийном производстве.
  • Инженерная поддержка индивидуальных конструкций токоприемников, совместимых с основными инструментальными платформами RTP.
  • Тщательный входной контроль материалов, мониторинг в процессе производства и окончательные квалификационные испытания обеспечивают соответствие качества от партии к партии.
