Как покрытие TaC усиливает рост кристаллов SiC в PVT-приложениях

Как покрытие TaC усиливает рост кристаллов SiC в PVT-приложениях

Карбид кремния (SiC) в настоящее время лежит в основе прогресса, наблюдаемого в силовых агрегатах электромобилей, преобразователях возобновляемой энергии и высокочастотных силовых модулях. Экономика производства и производительность устройств зависят от увеличения размеров кристаллов SiC, увеличения производительности партий и подавления количества дефектов. Для достижения этих целей требуется нечто большее, чем просто отлаженные рецепты процессов. Целостность и долговечность материалов термического поля становятся одинаково решающими, особенно с учетом агрессивных условий внутри печей с физическим переносом пара (PVT).

Среди вариантов обработки поверхности графитовых деталей заметную популярность приобрело химическое осаждение из паровой фазы (CVD) карбида тантала (TaC). Это покрытие не просто защищает подложку; он активно изменяет химический состав поверхности и термическую реакцию компонентов, подвергающихся самым суровым условиям эксплуатации.

Что делает покрытие TaC внутри PVT-печи?

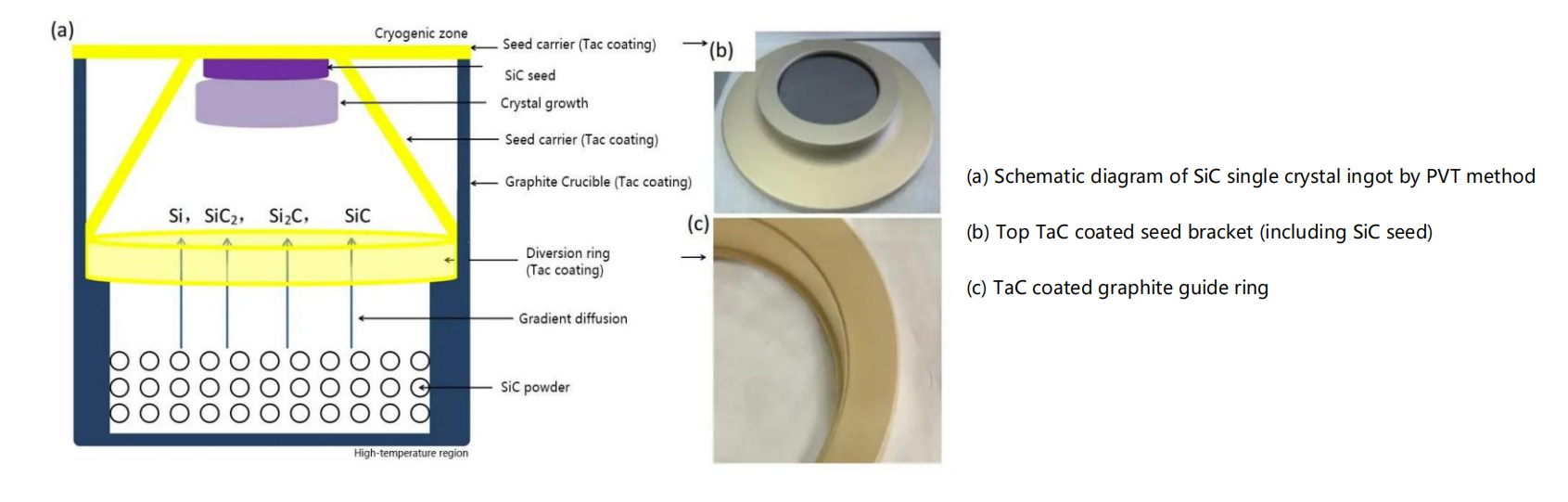

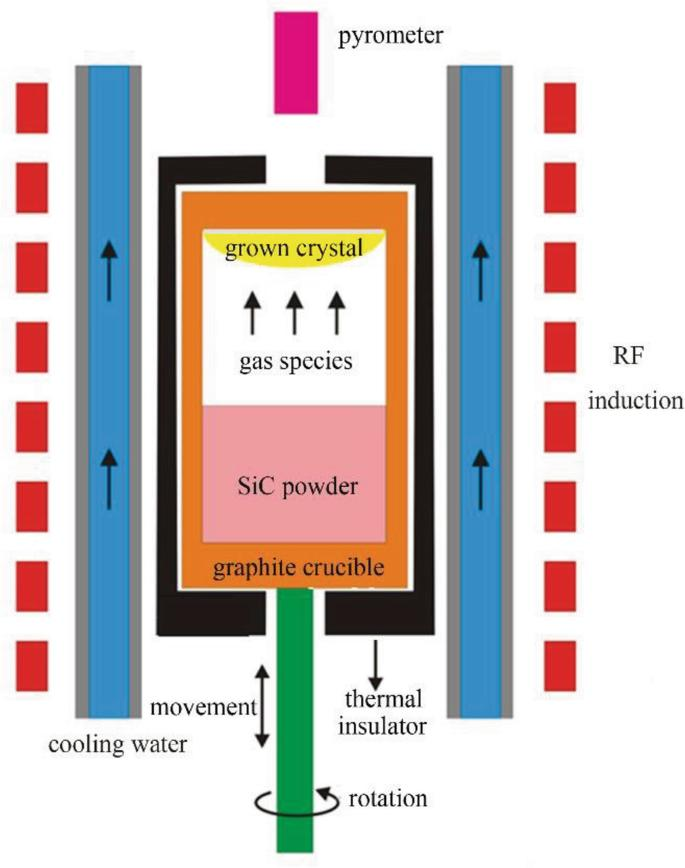

PVT-рост происходит за счет сублимации сырья SiC при температуре выше 2000°C. Образующиеся пары перемещаются к более холодному затравочному кристаллу, где в результате конденсации и рекристаллизации постепенно образуется буля. Один прогон может длиться сотни часов. В течение этого интервала каждая поверхность графита — стенки тигля, держатель затравки, направляющие кольца — подвергается постоянному воздействию насыщенного кремнием пара, экстремальным температурным градиентам и механическому напряжению из-за несоответствия теплового расширения.

Без защитных слоев графит подвергается двум параллельным путям деградации. Один из них физический: в результате поверхностной эрозии мелкие частицы углерода попадают в поток пара. Другой — химический: пары кремния реагируют с графитом с образованием летучего SiC или других промежуточных частиц, постепенно утончая стенку компонента. Оба пути вносят в растущий кристалл кластеры углерода или следы металлических примесей, и оба сокращают срок службы дорогой печной мебели.

Покрытие CVD TaC прерывает эти механизмы. Слой покрытия является стехиометрически контролируемым, не содержит пор и плотно прилегает к графитовой подложке. Он представляет собой химически инертную поверхность по отношению к высокотемпературному пару, поэтому лежащий под ним графит никогда напрямую не контактирует с реактивной средой. Такое разделение фундаментально меняет траекторию загрязнения.

Наблюдаемые улучшения качества кристаллов

Производители кристаллов часто сообщают, что компоненты с покрытием TaC коррелируют с меньшим количеством углеродных включений и концов микротрубок. Объяснение заключается в способности покрытия поддерживать постоянное состояние поверхности в течение нескольких проходов. Графит без покрытия со временем меняется: его пористость увеличивается, его излучательная способность меняется, а его локальное распределение температуры меняется. Эти постепенные изменения нарушают симметрию теплового поля, необходимую для равномерного радиального роста.

Стабильное тепловое поле, напротив, сохраняет осевые и радиальные градиенты температуры, необходимые для контролируемого роста ступенчатого потока на поверхности семян. Благодаря покрытию TaC внутренняя часть тигля сохраняет свою первоначальную геометрию и теплоизлучение в течение большего количества циклов выращивания. Результатом является более точное распределение показателей качества кристаллов от цикла к циклу, что напрямую увеличивает долю пригодных для использования пластин на булю.

Увеличенный срок службы компонентов и эксплуатационные расходы

Экономическая выгода от покрытия TaC часто связана с продлением срока службы. Графитовые компоненты без покрытия могут нуждаться в замене после 10–20 циклов выращивания, в зависимости от конкретного температурного профиля и продолжительности цикла. Эквиваленты с покрытием TaC в документально подтвержденных печных операциях обычно достигают срока службы в 2–3 раза дольше, прежде чем демонстрируют измеримую потерю веса или придание шероховатости поверхности.

Такая долговечность обусловлена ​​высокой температурой плавления покрытия (более 3800°C) и низким коэффициентом диффузии как углерода, так и кремния. Даже при 2200°C взаимная диффузия через границу покрытие-подложка остается незначительной. Покрытие не растекается, не отслаивается и не расслаивается при термоциклировании при условии, что параметры осаждения CVD правильно оптимизированы. Более длительные интервалы между заменой компонентов приводят к меньшему количеству циклов охлаждения-нагрева печи, меньшим трудозатратам на демонтаж и повторную сборку, а также к меньшему расходу графитового сырья высокой чистоты.

Требования к чистоте, важные для полупроводников

Для SiC приборного класса металлические примеси на уровне частей на миллион могут ухудшить срок службы носителей и напряжение пробоя. Поэтому само покрытие должно быть совместимым с полупроводниками. CVD TaC, полученный из предшественников высокой чистоты, достигает документально подтвержденной чистоты 99,999841%. Эта цифра не случайна: она отражает намеренный контроль над очисткой газа-прекурсора, чистотой реактора и обращением после осаждения. При этом уровне чистоты любые металлические частицы, которые могут диффундировать из покрытия в паровую фазу, остаются ниже аналитических пределов обнаружения в течение типичного периода роста.

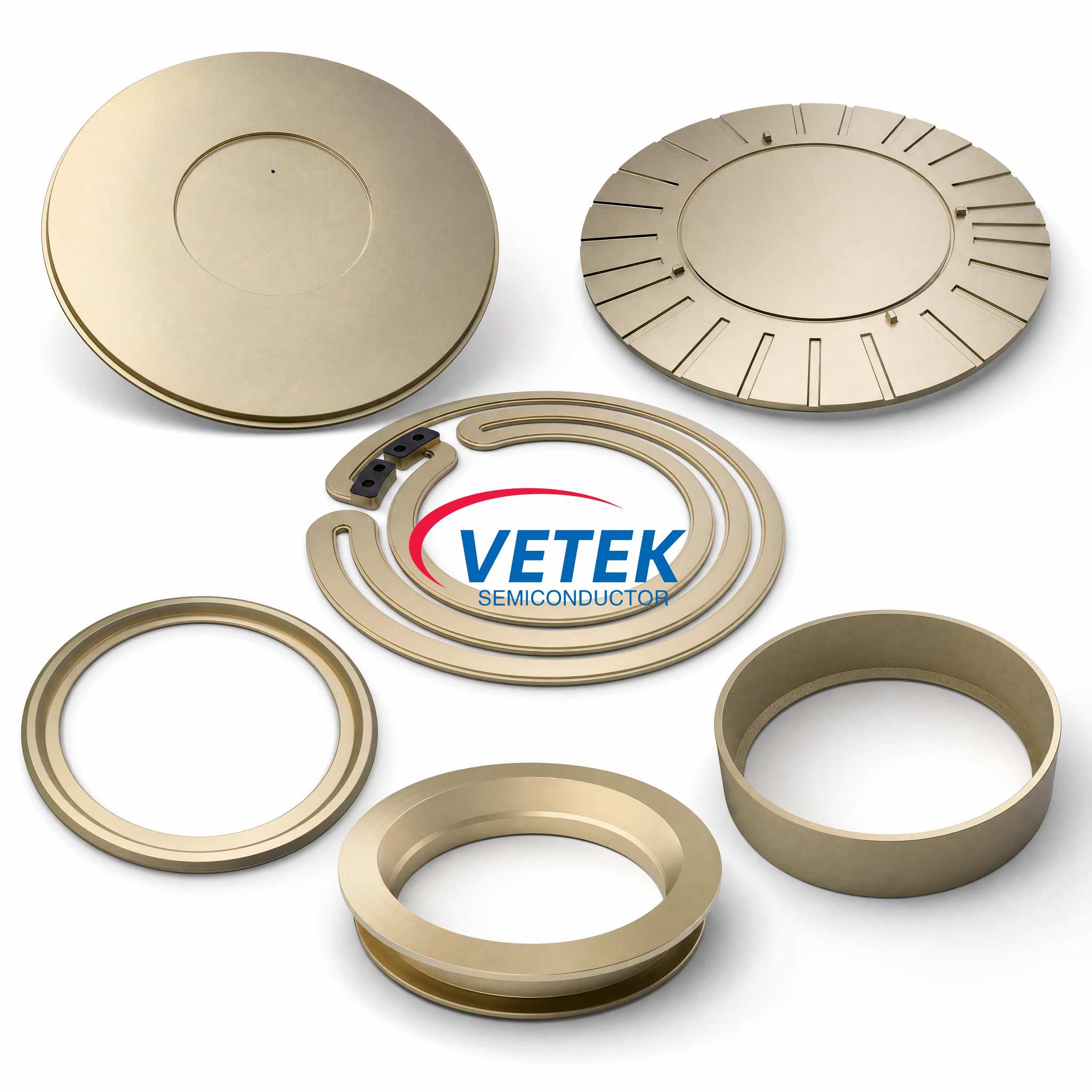

Детали с графитовым покрытием, обычно покрытые

Тепловые поля PVT обычно включают от пяти до восьми различных графитовых компонентов, которые могут быть полезны от применения TaC:

Тигли, содержащие исходный порошок SiC и выдерживающие самые высокие температуры.

Держатели семян, в которых крепятся затравочные кристаллы и требуют точного теплового контакта.

Направляющие кольца, которые формируют путь потока пара к семени.

Тигельные кольца и прокладки, определяющие зазор между источником и затравкой.

Дополнительные изоляционные щиты или опорные стойки в некоторых конструкциях печей.

Покрытие всех или большей части этих деталей создает однородное состояние поверхности во всей горячей зоне вместо смешанных поверхностей с покрытием и без покрытия, которые могут привести к локальной термической или химической асимметрии.

Почему CVD предпочтительнее других методов осаждения?

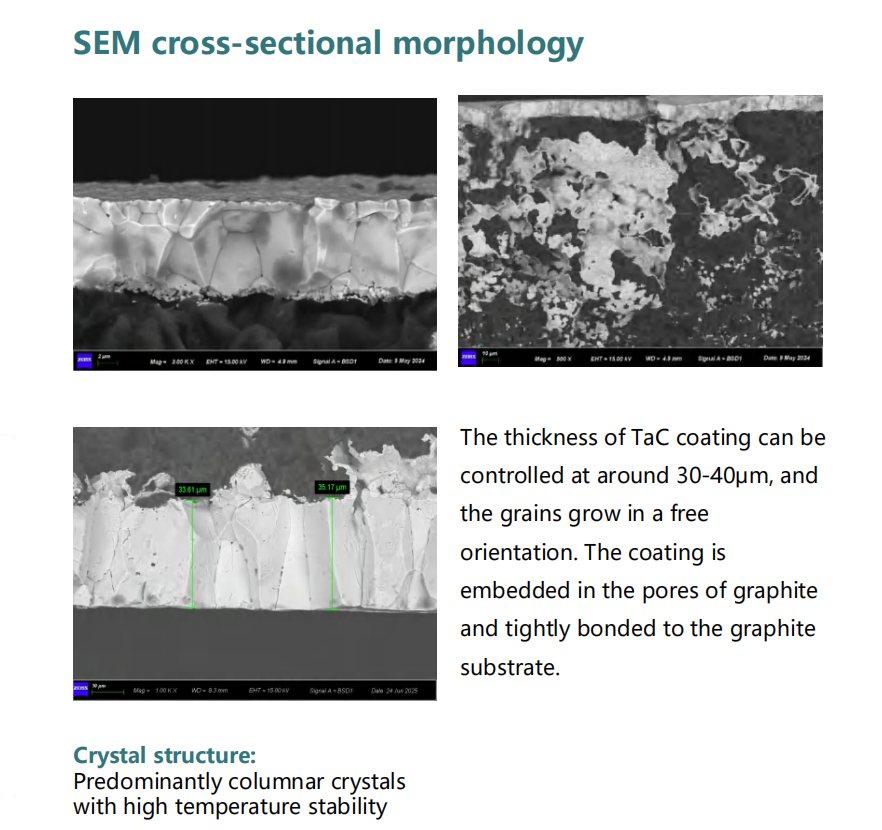

Не все покрытия TaC работают одинаково. Пути плазменного напыления или цементации с набивкой позволяют получить более толстые слои, но с более высокой пористостью, плохой адгезией и повышенным риском растрескивания при термическом ударе. CVD отличается тем, что покрытие атом за атомом выращивается из предшественников в паровой фазе. Это дает полностью плотные микроструктуры с размером зерен порядка нескольких микрометров и однородностью толщины в пределах ±5 мкм по компонентам большой площади.

Стандартная толщина CVD TaC составляет 30 ± 5 мкм для большинства тиглей и держателей PVT. Для печей, работающих в расширенном цикле или при более высоких пиковых температурах, можно применять индивидуальную толщину до 40 мкм. Более толстые покрытия увеличивают длину диффузионного барьера, но требуют тщательного согласования с коэффициентом теплового расширения графитовой подложки, чтобы избежать межфазных напряжений — фактора, хорошо характеризуемого при проектировании процесса CVD.

Практические соображения по принятию

Предприятия, осуществляющие переход от компонентов без покрытия к компонентам с покрытием TaC, должны предусмотреть корректировку контроля температуры. Покрытие изменяет излучательную способность поверхности, что может смещать показания пирометра или калибровку мощности по температуре на 20–50°C. Этот сдвиг предсказуем и повторяем, поэтому короткой калибровки достаточно, чтобы восстановить правильные температурные уставки. После этой первоначальной компенсации система с покрытием ведет себя более стабильно во всех прогонах, чем ее аналог без покрытия, что снижает необходимость настройки для каждого прогона.

Заключение

Производство SiC на основе PVT предъявляет исключительные требования к графитовым компонентам теплового поля. Покрытие CVD TaC отвечает этим требованиям посредством четырех взаимосвязанных эффектов: оно подавляет высвобождение углеродных частиц, блокирует воздействие кремния на подложку, сохраняет симметрию теплового поля в течение длительных последовательностей циклов и продлевает интервалы замены компонентов. В совокупности эти результаты улучшают чистоту кристаллов, увеличивают полезный выход на булю и снижают затраты на расходные детали на одну пластину. Поскольку размеры пластин SiC приближаются к 200 мм, а требования к плотности дефектов еще более ужесточаются, внедрение специальных покрытий, таких как TaC, вероятно, расширится от опции до базовой спецификации на передовых производственных линиях.
