Почему покрытие TaC становится предпочтительным выбором для полупроводниковых графитовых компонентов

Поскольку полупроводниковая промышленность стремится к увеличению диаметра пластин, более высоким рабочим температурам и все более жестким ограничениям по загрязнению, требования, предъявляемые к графитовым компонентам, значительно выросли. Тигли, токоприемники, нагреватели, направляющие кольца и держатели затравок больше не должны просто выдерживать тепло — им также необходимо сохранять свою форму, подавлять выброс примесей и выдерживать длительные работы в агрессивно-реактивной атмосфере.

Для решения этих проблем покрытия из карбида тантала (TaC) методом химического осаждения из паровой фазы (CVD) стали весьма многообещающим решением для защиты графитовых деталей на современных линиях по производству полупроводников. В этой статье рассматривается, почему покрытия TaC вызывают растущий интерес и как они способствуют более стабильным процессам, увеличению срока службы деталей и повышению общей эффективности производства.

Почему графитовые компоненты нуждаются в защитных слоях

Графит уже давно стал популярным материалом для высокотемпературного полупроводникового оборудования благодаря его хорошей теплопроводности, низкой плотности и простоте обработки. Но голый графит имеет хорошо известные недостатки при воздействии суровых условий внутри технологических камер:

• Деградация поверхности при экстремальных температурах
• Химическое воздействие водорода, аммиака и других химически активных газов.
• Выпадение частиц углерода
• Миграция примесей в растущие кристаллы или эпитаксиальные пленки.
• Постепенный размерный дрейф после многих термических циклов

Эти проблемы становятся особенно важными в таких процессах, как:

• Объемный рост SiC с помощью PVT
• Карбид кремниевая эпитаксия
• GaN MOCVD
• Рост кристаллов AlN
• Установки высокотемпературного теплового поля

С уменьшением геометрии устройств и ужесточением требований к производительности даже незначительное загрязнение или небольшой износ графитовых деталей может напрямую повлиять на выход пластин и конечную надежность устройства.

Что такое покрытие TaC?

Карбид тантала (TaC) представляет собой сверхтугоплавкую керамику с температурой плавления около 3880°C — одной из самых высоких из известных. Он сочетает в себе замечательную термическую стабильность с исключительной химической инертностью, что делает его естественным кандидатом для защиты графитовых поверхностей, работающих в агрессивных полупроводниковых средах.

Вместо полной замены графита TaC наносится плотным тонким слоем методом CVD. Это дает вам лучшее из обоих миров:

• Графит обеспечивает теплопроводность, малую массу и механическую поддержку.
• Слой TaC действует как надежный барьер против химической эрозии и выделения примесей.

Конечным результатом является компонент, который может выдерживать условия, которые быстро разрушают простой графит.

Ключевые преимущества покрытия CVD TaC

(1) Исключительная устойчивость к высоким температурам

Многие полупроводниковые процессы происходят при температуре от 1500°C до 2500°C — температурах, которые доводят большинство материалов до предела. TaC сохраняет свою структурную целостность во всем этом диапазоне и эффективно изолирует лежащий под ним графит от термического разложения на протяжении многих производственных циклов.

(2) Превосходная химическая стойкость

Одной из выдающихся особенностей TaC является его способность противостоять агрессивным газам, которые разъедают другие покрытия. На практике он показывает заметно лучшую стойкость, чем обычные защитные слои, при воздействии:

• Водород (H₂)
• Аммиак (NH₃)
• Пары кремния
• Реактивные пары металлов

Повышенная химическая стойкость напрямую приводит к меньшему количеству замен деталей и более предсказуемому производству.

(3) Снижение риска загрязнения

Поскольку целевые показатели качества кристаллов и плотности дефектов становятся все более строгими, поддержание чистоты технологической среды становится первостепенной задачей. Хорошо нанесенное покрытие TaC образует практически непроницаемый барьер, который помогает снизить:

• Выделение углерода из графитового корпуса
• Диффузия металлических примесей
• Отслаивание частиц
• Шероховатость поверхности со временем

Более чистые условия способствуют получению кристаллов более высокого качества и лучшей воспроизводимости от цикла к циклу.

(4) Увеличенный срок службы

Замена термополевых деталей обходится дорого — не только в плане материалов, но и в плане простоев и усилий по переаттестации. Поскольку покрытие TaC настолько эффективно замедляет поверхностную коррозию и износ, многие графитовые компоненты с покрытием служат значительно дольше, чем их аналоги без покрытия. Это означает меньшее количество простоев и снижение общих эксплуатационных расходов.

(5) Сильная адгезия к подложке.

Современные процессы CVD наносят TaC атом за атомом на поверхность графита, обеспечивая превосходное межфазное соединение. В отличие от механических или напыляемых покрытий, CVD дает вам:

• Плотная, беспористая микроструктура.
• Равномерная толщина даже на сложных формах
• Надежная адгезия, выдерживающая многократное термоциклирование.
• Хорошее покрытие углов и углублений

Эта надежность имеет решающее значение для производственных сред, где согласованность не подлежит обсуждению.

Типичное использование графитовых деталей с покрытием TaC

По мере развития технологии компоненты с покрытием TaC находят свое применение во все большем количестве полупроводниковых приложений. Общие примеры включают в себя:

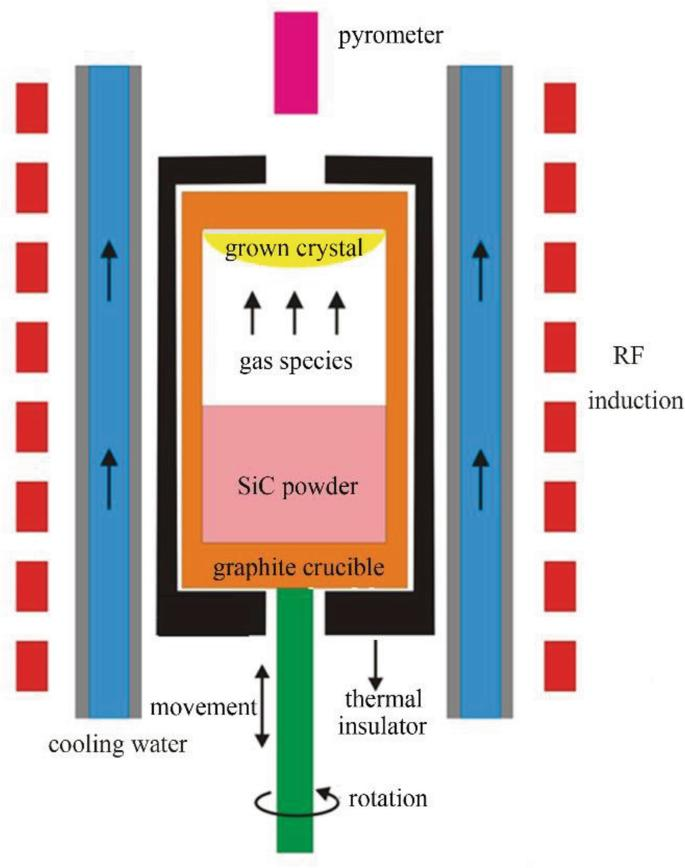

Выращивание кристаллов SiC (PVT)

Тигли, держатели семян, направляющие кольца и тигельные кольца с покрытием TaC в настоящее время широко используются для уменьшения количества примесей внутри ростовой камеры и одновременного продления срока службы оборудования горячей зоны.

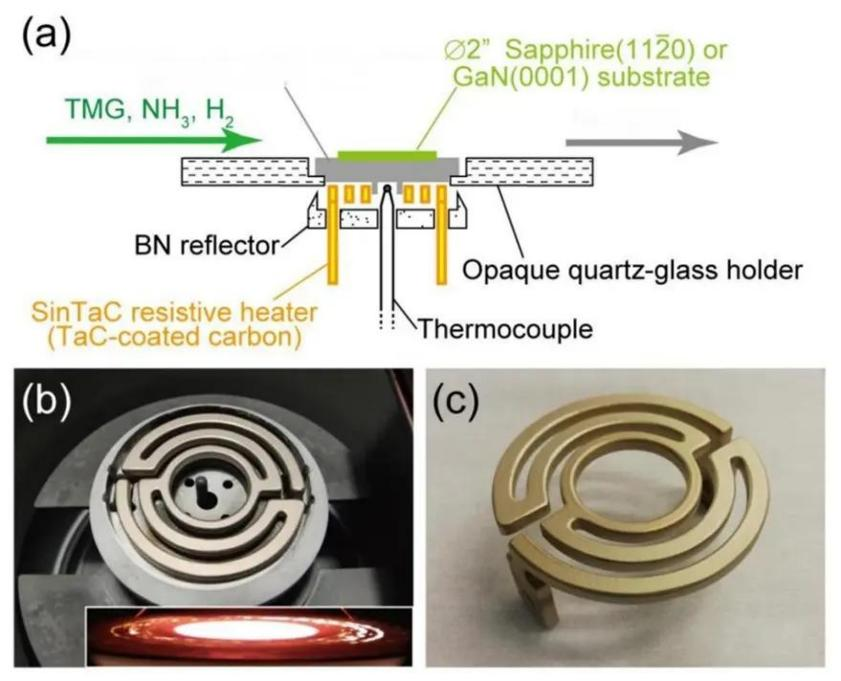

Системы GaN MOCVD

Графитовые нагреватели с покрытием TaC обеспечивают стабильную тепловую мощность и противостоят коррозии, вызванной аммиаком и водородом во время эпитаксии GaN, помогая поддерживать равномерные температурные профили в течение длительных кампаний.

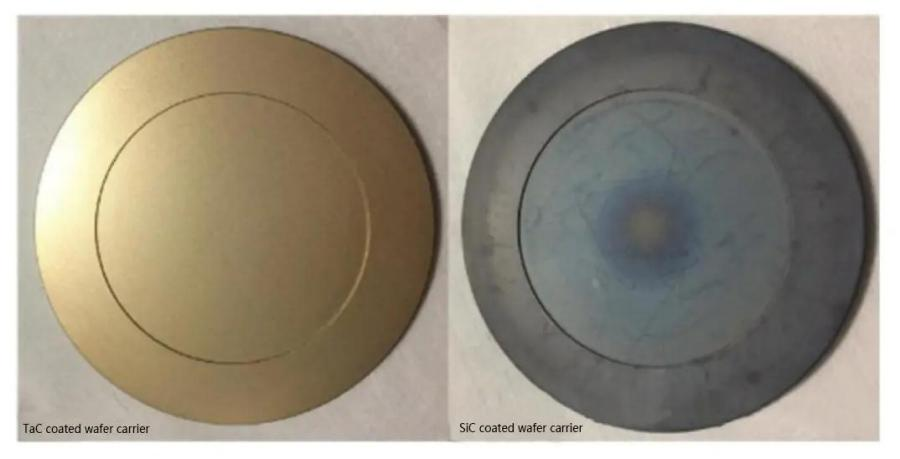

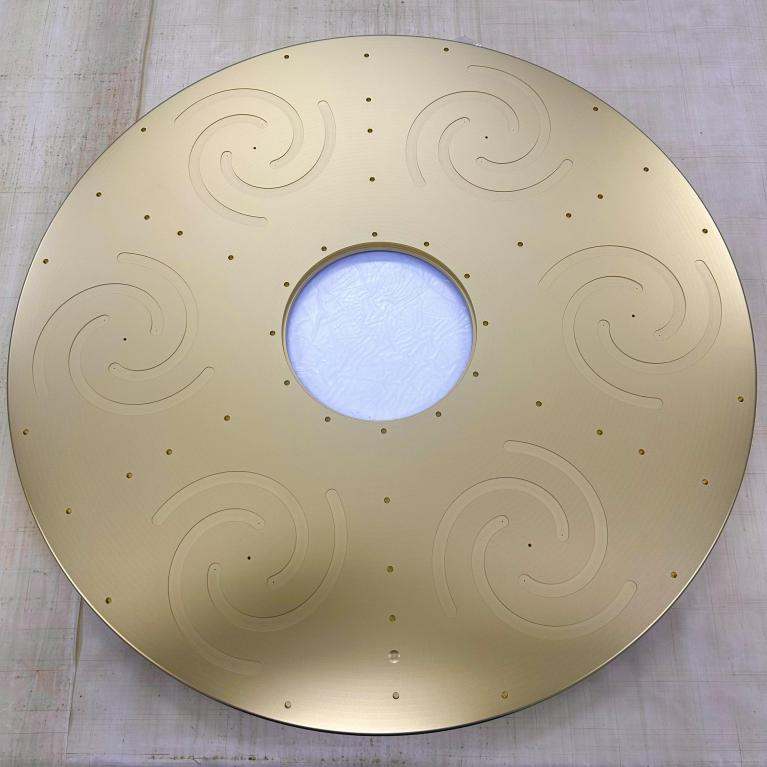

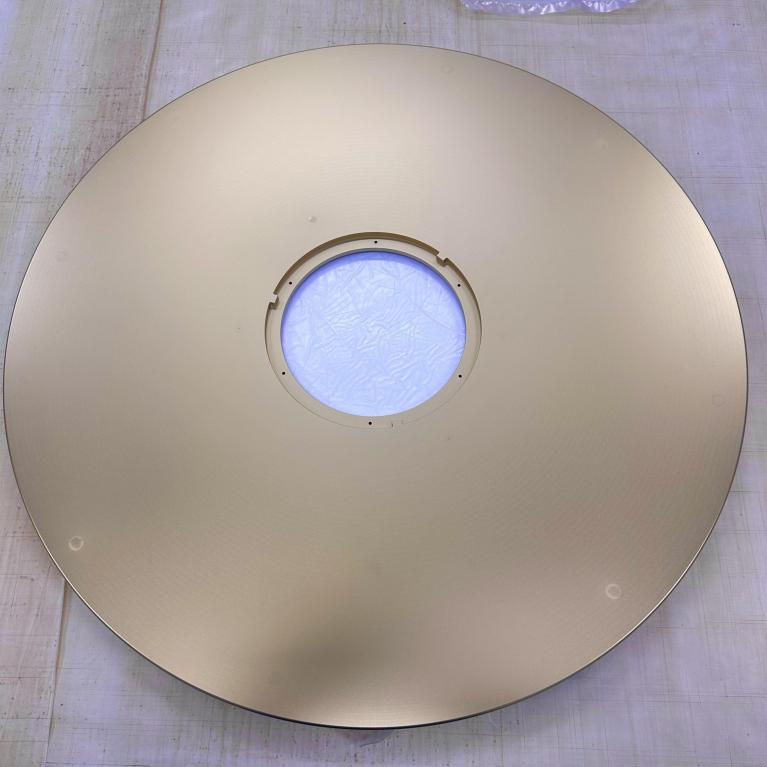

Эпитаксиальные суцепторы (носители пластин)

Чувствительные вещества подвергаются повторяющимся термическим ударам и воздействию агрессивных газов. Покрытие TaC дает им гораздо больше шансов выдержать множество пробежек без ухудшения поверхности.

Другое высокотемпературное полупроводниковое оборудование

Дополнительные области применения включают выращивание кристаллов AlN, эпитаксию кремния, общие компоненты термического поля и даже некоторые современные инструменты для обработки керамики.

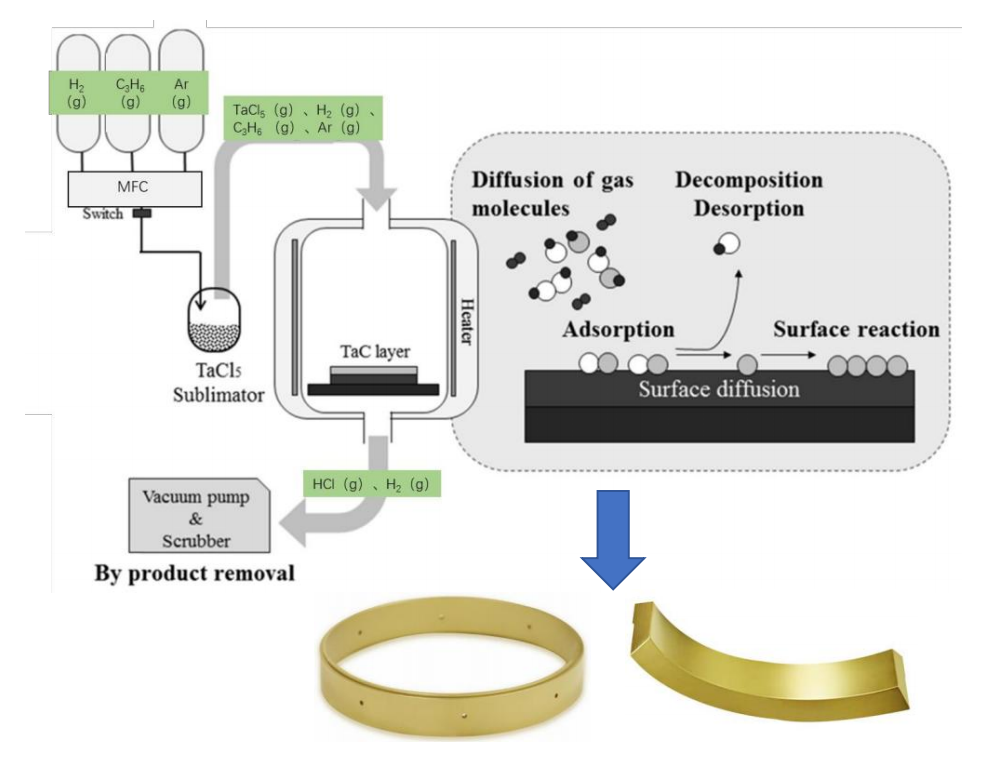

Почему важен метод CVD

Не все покрытия TaC одинаковы. Среди различных методов осаждения CVD широко считается золотым стандартом для работы с полупроводниками, поскольку он обеспечивает:

• Очень высокая плотность и низкая пористость.
• Превосходная чистота (критична для процессов, чувствительных к загрязнению)
• Точный, повторяемый контроль толщины
• Равномерное покрытие деталей сложной геометрии
• Прочное сцепление с графитовой подложкой.

Для приложений, где согласованность и надежность имеют решающее значение, CVD является очевидным выбором.

Заглядывая в будущее: роль графита с покрытием TaC

Поскольку отрасль смещается в сторону:

• 8-дюймовые пластины SiC
• GaN-устройства большей мощности
• Более совершенные составные полупроводники
• Более длительные производственные кампании
• Более строгие требования к чистоте

графитовые компоненты будут подвергаться только большей нагрузке. Покрытие TaC выходит за рамки просто защитного слоя — оно все чаще рассматривается как ключевой фактор производства следующего поколения. Компании, которые серьезно относятся к повышению производительности, увеличению времени безотказной работы инструментов и продлению срока службы деталей, уже рассматривают графит с покрытием TaC как стратегическую часть своей долгосрочной оптимизации процесса.

Заключение

Растущее распространение покрытий TaC отражает простую реальность: полупроводниковая промышленность нуждается в материалах, способных выдерживать все более жесткие условия. Объединив термические преимущества графита с химической стойкостью карбида тантала, детали с покрытием CVD-TaC предлагают практический путь к снижению загрязнения, увеличению срока службы компонентов и более стабильному производству. Поскольку технологии выращивания кристаллов и эпитаксии продолжают развиваться, покрытия TaC будут играть еще большую роль на широком спектре этапов производства полупроводников.

Часто задаваемые вопросы

1. Является ли покрытие TaC лучше, чем простой графит?

Да, для большинства высокотемпературных полупроводниковых процессов — покрытие TaC обеспечивает значительно лучшую защиту от коррозии, загрязнения и механического износа, что обычно приводит к гораздо более продолжительному сроку службы.

2. В каких отраслях используется графит с покрытием TaC?

В первую очередь производство полупроводников, включая выращивание кристаллов SiC, MOCVD GaN, эпитаксия кремния и современные термополевые системы.

3. Почему CVD предпочтительнее для применения TaC?

CVD создает плотные слои высокой чистоты с превосходной адгезией и однородностью толщины — именно то, что требуется для требовательных полупроводниковых применений.

4. Какие графитовые детали можно покрывать TaC?

Типичными кандидатами являются тигли, токоприемники, держатели семян, направляющие кольца, нагреватели, лотки и другие графитовые детали, подвергающиеся воздействию высоких температур и химически активных газов.
