Почему графит покрывают карбидом кремния для эпитаксии полупроводников?

При эпитаксии полупроводников графит редко выбирают просто потому, что он выдерживает высокие температуры. Его реальная ценность заключается в сочетании обрабатываемости, термического отклика, электрического поведения и способности формировать сложные компоненты реактора, такие как цилиндрические токоприемники, блинчатые токоприемники, держатели одиночных пластин и носители MOCVD. Однако одна и та же поверхность графита, обеспечивающая эти преимущества, не всегда пригодна для прямого и многократного воздействия эпитаксиальной среды. Вот почему многие важные графитовые компоненты защищены плотным слоем.покрытие из карбида кремния, осажденное химическим способом из паровой фазы, создавая то, что обычно называютГрафит с покрытием SiC.

Инженерная концепция проста, но важна: графитовый корпус обеспечивает структурную и тепловую платформу, а слой CVD SiC становится поверхностью, обращенной к процессу. Поэтому полученный компонент следует рассматривать как единую систему материалов, а не как графит с дополнительным защитным слоем.

Почему графит остается важным в эпитаксических реакторах

Эпитаксиальный суцептор выполняет значительно больше работы, чем просто удерживание пластины. Он устанавливает механическое положение пластины, участвует в теплопередаче и, в зависимости от конструкции реактора, взаимодействует с вращением, индукционным нагревом и потоком газа. Небольшие изменения глубины кармана, плоскостности, профиля поверхности или термического поведения могут изменить локальную среду пластины и в конечном итоге повлиять на эпитаксиальную однородность.

Это требование объясняет дальнейшее использование мелкозернистого и изостатического графита. Графиту можно прецизионно обработать геометрию, которую было бы значительно сложнее или дороже изготовить из многих плотных керамических материалов. Он также обеспечивает тепловые и электрические характеристики, совместимые с несколькими концепциями реакторов с горячими стенками и индукционным нагревом.

Для коммерческого кремния иКарбид кремниевая эпитаксияКомпания SGL Carbon выделяет высокопрочный изостатический графит в качестве основного материала для токоприемников с покрытием и отмечает, что качество материала токоприемника напрямую влияет на качество эпитаксиального слоя. Поэтому жесткие допуски на размеры, однородность покрытия и чистота рассматриваются как взаимосвязанные требования, а не как независимые спецификации.

Трудность состоит в том, что материал, подходящий для изготовления теплового тела, не обязательно является оптимальной поверхностью для контакта с технологической атмосферой. Это различие является основной причиной применения карбида кремния.

Почему голый графит не является идеальной поверхностью для технологической обработки

A графитовый компонент без покрытияработает в среде, содержащей высокие температуры, химически активные газы-прекурсоры и повторяющийся нагрев и охлаждение. В этих условиях поверхность может постепенно стать частью химии реактора.

В эпитаксии карбида кремния этот вопрос особенно ясен. В опубликованной работе по CVD SiC на основе хлоридов описаны графитовые токоприемники, покрытые SiC специально для предотвращения выделения примесей и дополнительных углеводородов из горячего графита во время роста. В той же работе сообщается, что деградация покрытия SiC в горячих точках может повлиять на воспроизводимость от серии к серии, показывая, что состояние поверхности токоприемника может стать частью самого процесса.

Таким образом, риск шире, чем простое окисление. Прямое воздействие может привести к химическому воздействию, прогрессирующему шероховатию поверхности, высвобождению частиц, воздействию следовых примесей или нежелательным реакциям между графитом и технологическим газом. Циклы очистки могут привести к появлению другого механизма стресса, поскольку один и тот же компонент должен неоднократно выдерживать как химическое осаждение, так и химическую очистку камеры.

Для производства полупроводников это создает нежелательную петлю обратной связи. Деградация поверхности изменяет состояние токоприемника; меняющийся токоприемник может изменить локальную химическую и тепловую границу вокруг пластины; а изменение границ может снизить повторяемость процесса.

Таким образом, цель покрытия графитом состоит не просто в том, чтобы сделать деталь «более устойчивой к коррозии». Это значит сохранитьграница, обращенная к процессу, более стабильна с течением времени.

CVD SiC как функциональный интерфейс между графитом и процессом

Покрытие CVD SiC создает плотную поверхность карбида кремния на обработанном графитовом корпусе. Коммерческие покрытия SiC обычно наносятся методом химического осаждения из паровой фазы при температуре выше примерно 1200°C. SGL Carbon сообщает, что типичные температуры осаждения составляют 1200–1300°C, и особо подчеркивает, что поведение графитовой подложки при тепловом расширении должно быть согласовано с покрытием, чтобы минимизировать термическое напряжение.

После осаждения слой SiC действует как функциональный интерфейс между графитом и атмосферой реактора. Его химическая стойкость снижает прямое воздействие на основной углерод. Его плотность ограничивает прямое воздействие графита на технологическую среду. Его высокая чистота обеспечивает более контролируемую поверхность вблизи пластины, а его механическая целостность помогает уменьшить образование частиц, связанных с эрозией.

Эти преимущества зависят от целостности покрытия. Покрытие с плохой однородностью толщины, локальными отверстиями, остаточными напряжениями или слабой адгезией может со временем растрескаться или расслаиваться. Когда это происходит, графит снова подвергается воздействию, и защитная функция локально теряется.

По этой причине сама по себе толщина покрытия не является значимым показателем качества. Более полезные инженерные параметры представляют собой комбинациючистота, плотность, шероховатость поверхности, однородность толщины, микроструктура, совместимость с подложкой и целостность интерфейса..

Компания Mersen придерживается того же системного подхода в своих руководствах по полупроводниковому оборудованию. В нем описывается сверхчистый графит, покрытый SiC для эпитаксии и MOCVD, и особо подчеркивается совместимость КТР между графитом и карбидом кремния как условие долгосрочной целостности покрытия.

С практической точки зрения идеальный компонент — это не компонент с самым толстым слоем SiC. Это тот, в котором марка графита, структура покрытия, допуски обработки и условия эксплуатации достаточно хорошо согласованы, чтобы оставаться стабильными в повторяющихся технологических циклах.

Как геометрия и плоскостность суцептора влияют на однородность температуры пластины?

Ценность токоприемника с покрытием SiC становится яснее, если рассматривать его как часть теплового поля, а не просто как расходный материал.

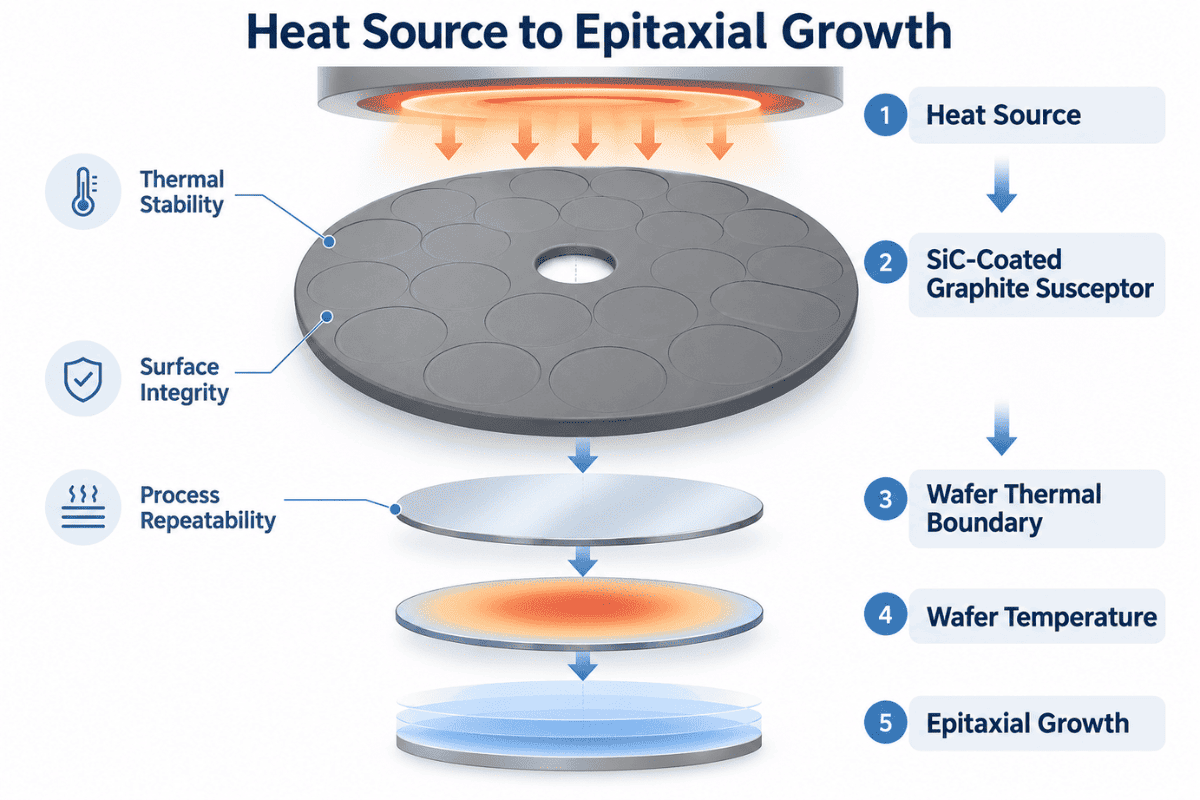

Путь энергии в упрощенной системе эпитаксии можно представить как:

Источник тепла → Графитовый токоприемник с покрытием из карбида кремния → Тепловая граница пластины → Температура пластины → Эпитаксиальный рост

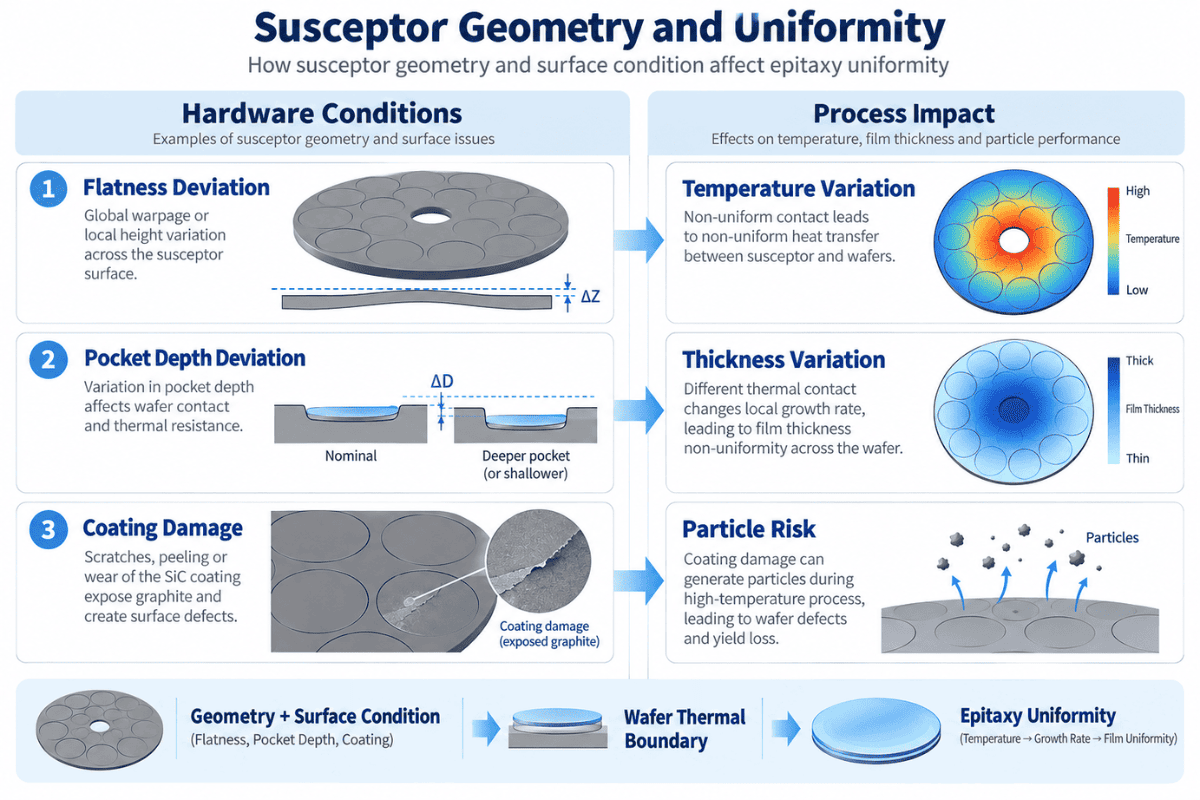

Каждый интерфейс имеет значение. Если токоприемник деформируется, если карманы меняют размеры, если отложения накапливаются неравномерно или если покрытие локально разрушается, условия, в которых находится пластина, могут измениться, даже если номинальная рецептура реактора остается неизменной.

Вот почему точность обработки и качество покрытия тесно связаны. SGL Carbon подчеркивает профиль кармана, плоскостность, чистоту поверхности, чистоту и однородное покрытие SiC для кремниевых эпитаксиальных токоприемников, а также связывает свойства токоприемника с качеством эпитаксиального слоя.

Аналогичная связь существует и в MOCVD. Носители пластин вращают подложки посредством контролируемого теплового поля и поля предшественника, а тепловое поведение носителя способствует распределению температуры пластины. SGL Carbon отмечает, что графит высокой чистоты, гомогенные покрытия SiC и жесткие допуски на размеры используются для контроля характеристик носителей в светодиодах и MOCVD-приложениях, связанных с GaN.

Поэтому было бы неточно утверждать, что само по себе покрытие SiC «улучшает эпитаксиальный выход». Более обоснованный инженерный вывод заключается в том, что стабильный, хорошо спроектированный графитовый компонент с покрытием SiC помогает поддерживатьграничные условия термического, химического и загрязнениятребуется для повторяемой эпитаксии.

Это различие важно как для технической точности, так и для квалификации поставщика.

Почему требования различаются между кремниевой и SiC-эпитаксией

Концепция основного материала аналогична для эпитаксии кремния и SiC, но суровость рабочей среды различна.

При эпитаксии кремния токоприемники с покрытием высокой чистоты должны сохранять точность размеров, термическую однородность и чистую технологическую поверхность. Коммерческие поставщики уделяют большое внимание плоскостности, геометрии карманов, допускам механической обработки и однородности покрытия, поскольку токоприемник является частью системы нагрева пластины.

Эпитаксия SiC обычно создает большую термическую и химическую нагрузку на горячую зону. Например, согласно опубликованным исследованиям реакторов, рост SiC на основе хлоридов может происходить при температуре около 1570°C. В таких условиях деградация покрытия в локализованных горячих точках становится особенно актуальной, поскольку изменения поверхности токоприемника могут повлиять на воспроизводимость в течение нескольких циклов.

Поэтому уместный вопрос заключается не в том, является ли покрытие SiC «лучше» для одного процесса, чем для другого. Правильный вопрос заключается в том, совместима ли архитектура покрытия с реальными условиями.температура, газохимия, термический цикл, метод очистки и геометрия компонентов.

Та же логика применима при оценке альтернативных покрытий, таких как TaC, или при рассмотрении твердых компонентов SiC. Выбор материалов должен соответствовать технологической среде, а не общей иерархии материалов.

Использование графита с покрытием SiC в качестве инженерного компонента

Технически значимая спецификация начинается с реактора, а не с покрытия.

Поставщик должен понимать процесс эпитаксии, конфигурацию реактора, размер пластины, геометрию компонентов, рабочую температуру, технологические газы и химию очистки, прежде чем определять требования к графиту и покрытию. Затем на чертеже компонента должна быть указана геометрия кармана, плоскостность, критические размеры и качество поверхности. Только после того, как эти требования понятны, следует окончательно определить толщину покрытия, однородность, шероховатость и критерии проверки.

Этот подход меняет запрос ценового предложения с запроса на товар —

«ЦитатаГрафитовый токоприемник с покрытием SiC».

— в соответствии с инженерной спецификацией, построенной вокруг реального процесса.

Целью эпитаксионных компонентов является не просто увеличение срока службы покрытия. Цель состоит в том, чтобы поддерживать компонент, который поддерживаетстабильная температура пластин, контролируемое загрязнение, низкий риск частиц, постоянство размеров и повторяемые условия выращиваниятечение предполагаемого срока службы.

Часто задаваемые вопросы

1. Почему при эпитаксии графит покрывают карбидом кремния?

Графит обеспечивает обрабатываемость и полезные тепловые характеристики, а CVD SiC обеспечивает химически стабильную поверхность высокой чистоты, обращенную к технологическому процессу. Эта комбинация позволяет сложным графитовым токоприемникам работать в сложных полупроводниковых средах.

2. Почему бы не использовать чистый графит?

Голый графит может взаимодействовать с химически активными газами, обнажать примеси, придавать шероховатость или с течением времени образовывать частицы. Плотное покрытие SiC отделяет графит от технологической атмосферы.

3. Устраняет ли покрытие SiC загрязнение?

Нет. Это снижает риск загрязнения, связанного с графитом, если покрытие остается неповрежденным, но загрязнение может также происходить из газов, поверхностей камеры, отложений, манипуляций и других компонентов реактора.

4. Влияет ли покрытие SiC на тепловые характеристики?

Да. Покрытие, графитовая подложка, геометрия компонента и состояние поверхности вместе влияют на тепловую границу между токоприемником и пластиной. Поэтому покрытие следует оценивать как часть целостного компонента.

5.Какую информацию следует включить в запрос предложения?

Полезный запрос предложения должен включать модель реактора, тип процесса, размер пластины, чертеж компонента, рабочую температуру, технологические и очищающие газы, требования к графиту, спецификацию покрытия, критические допуски, качество поверхности, критерии проверки и необходимое количество.
