​Внутри производства цельных колец фокусировки CVD SiC: от графита к высокоточным деталям

В мире производства полупроводников, где ставки высоки, где точность и экстремальные условия сосуществуют, кольца фокусировки из карбида кремния (SiC) незаменимы. Эти компоненты, известные своей исключительной термостойкостью, химической стабильностью и механической прочностью, имеют решающее значение для современных процессов плазменного травления.

Секрет их высоких характеристик заключается в технологии Solid CVD (химическое осаждение из паровой фазы). Сегодня мы проведем вас за кулисы и познакомим вас с трудным производственным процессом — от необработанной графитовой подложки до высокоточного «невидимого героя» фабрики.

I. Шесть основных этапов производства

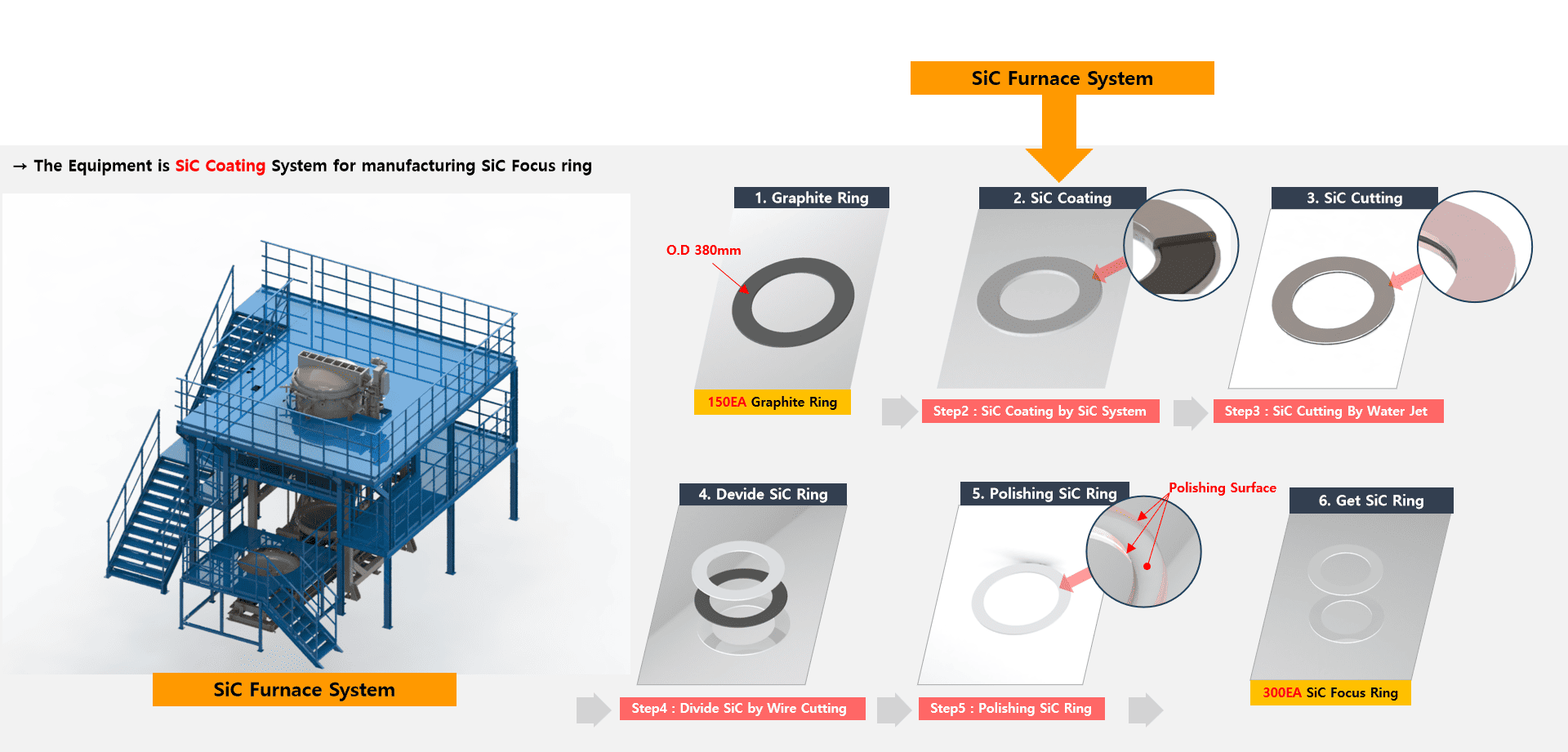

Производство фокусировочных колец Solid CVD SiC представляет собой высокосинхронизированный шестиэтапный процесс:

• Предварительная обработка графитовой подложки
• Нанесение покрытия SiC (основной процесс)
• Гидроабразивная резка и формовка
• Разделение резки проволоки
• Прецизионная полировка
• Окончательная проверка качества и приемка

Благодаря зрелой системе управления процессом из каждой партии из 150 графитовых подложек можно получить около 300 готовых фокусирующих колец SiC, демонстрируя высокую эффективность преобразования.

II. Техническое погружение: от сырья до готовой детали

1. Подготовка материала: выбор графита высокой чистоты.

Путешествие начинается с выбора графитовых колец премиум-класса. Чистота, плотность, пористость и точность размеров графита напрямую влияют на адгезию и однородность последующего покрытия SiC. Перед обработкой каждая подложка проходит тестирование на чистоту и проверку размеров, чтобы гарантировать, что примеси не мешают осаждению.

2. Нанесение покрытия: основа твердого CVD

Процесс CVD является наиболее ответственным этапом, проводимым в специализированных печах SiC. Он разделен на два сложных этапа:

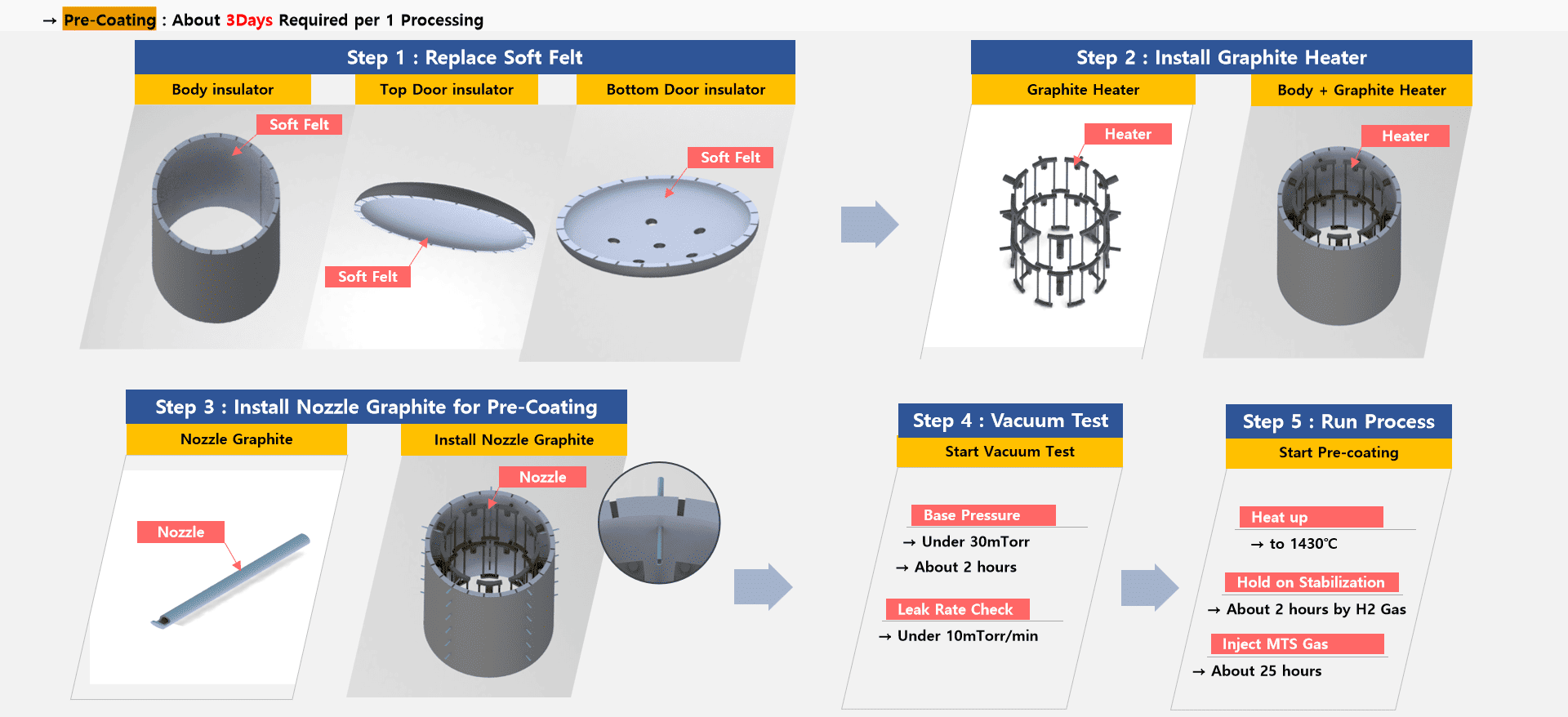

(1) Процесс предварительного нанесения покрытия (~3 дня/партия):

• Установка: замените изоляцию из мягкого войлока (верхнюю, нижнюю и боковые стенки), чтобы обеспечить постоянство температуры; установить графитовые нагреватели и специализированные насадки для предварительного нанесения покрытия.
• Испытание на вакуум и утечку: В камере должно достигаться базовое давление ниже 30 мТорр со скоростью утечки менее 10 мТорр/мин, чтобы предотвратить микроутечки.
• Первоначальное осаждение: Печь нагревается до 1430°C. После 2 часов стабилизации атмосферы H₂ в течение 25 часов вводится газ MTS для формирования переходного слоя, обеспечивающего превосходное сцепление основного покрытия.

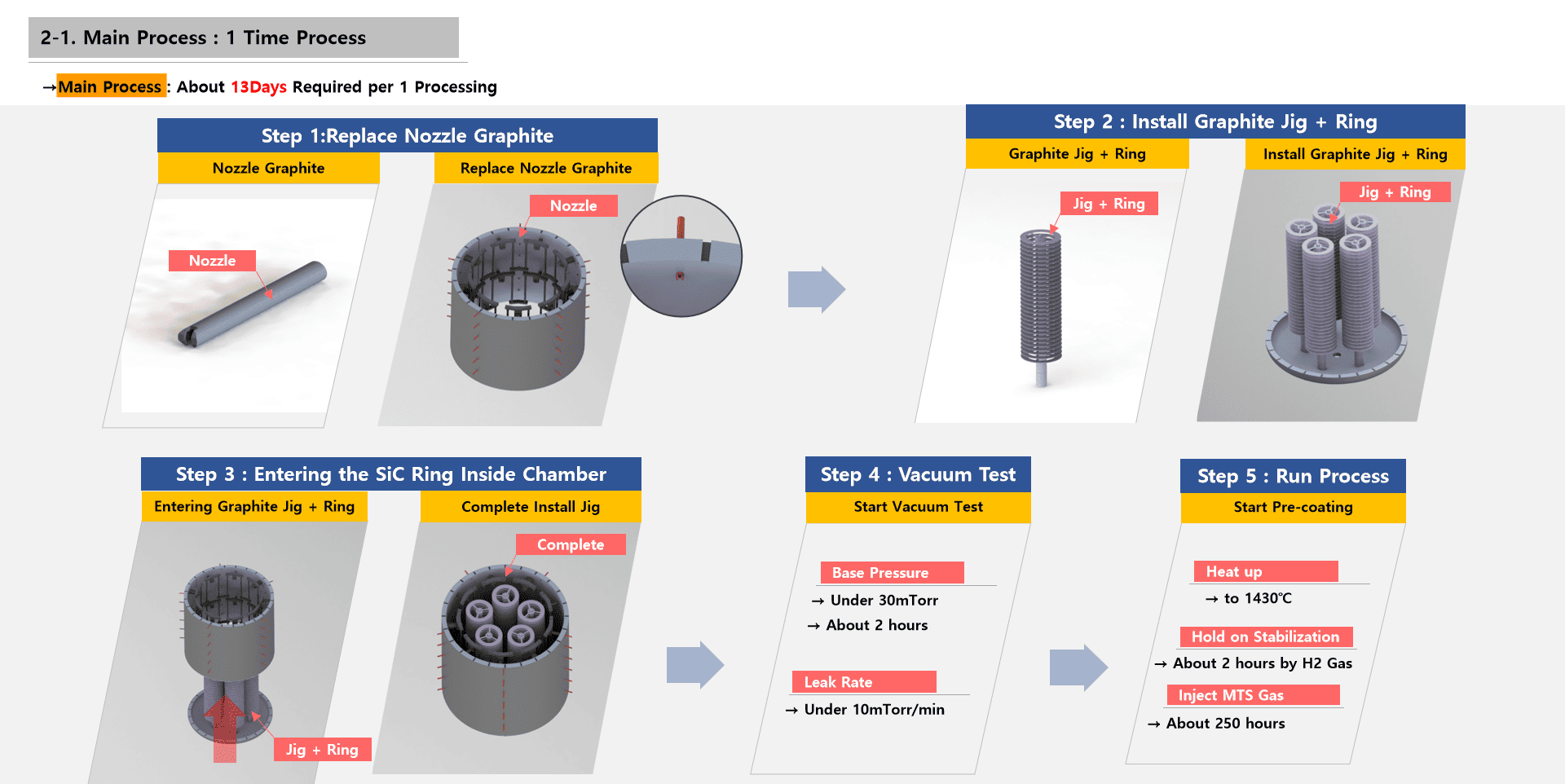

(2) Процесс основного покрытия (~ 13 дней/партия):

• Конфигурация: Отрегулировать форсунки и установить графитовые шаблоны с целевыми кольцами.
• Вторичная вакуумная проверка: проводится тщательное вторичное вакуумное испытание, чтобы гарантировать, что среда осаждения остается идеально чистой и стабильной.
• Устойчивый рост: Поддерживая температуру 1430°C, газ MTS вводят примерно в течение 250 часов. В этих высокотемпературных условиях МТС разлагается на атомы Si и C, которые медленно и равномерно осаждаются на поверхность графита. Это создает плотное, непористое покрытие SiC — отличительный признак качества Solid CVD.

3. Формирование и прецизионное разделение

• Гидроабразивная резка: струи воды под высоким давлением выполняют первоначальную форму, удаляя лишний материал и придавая шероховатый профиль кольца.
• Резка проволоки: Прецизионная резка проволоки разделяет сыпучий материал на отдельные кольца с точностью до микрона, обеспечивая соответствие строгим допускам при установке.

4. Обработка поверхности: точная полировка.

После резки поверхность SiC подвергается полировке для устранения микроскопических дефектов и текстуры механической обработки. Это уменьшает шероховатость поверхности, что жизненно важно для минимизации взаимодействия частиц во время плазменного процесса и обеспечения стабильного выхода пластин.

5. Окончательная проверка: проверка на основе стандартов

Каждый компонент должен пройти строгие проверки:

• Точность размеров (например, допуск на внешний диаметр ±0,01 мм)
• Толщина и однородность покрытия
• Шероховатость поверхности
• Химическая чистота и сканирование дефектов

III. Экосистема: интеграция оборудования и газовые системы

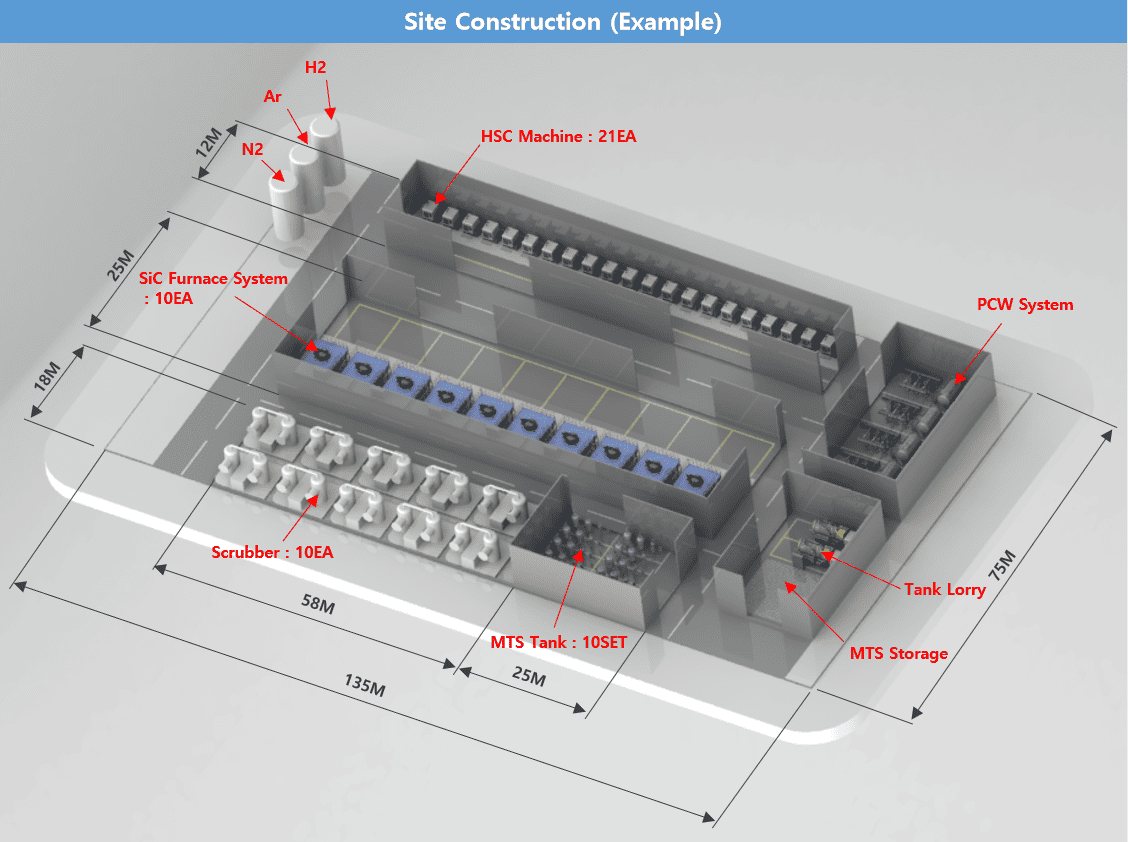

1. Конфигурация основного оборудования

Производственная линия мирового класса опирается на сложную инфраструктуру:

• Системы печей SiC (10 единиц): Массивные блоки (7,9 x 6,6 x 9,7 м), позволяющие синхронизировать работу нескольких станций.
• Доставка газа: 10 комплектов резервуаров MTS и платформ доставки обеспечивают стабильность потока высокой чистоты.
• Вспомогательные системы: в том числе 10 скрубберов экологической безопасности, системы охлаждения PCW и 21 установка HSC (высокоскоростная обработка).

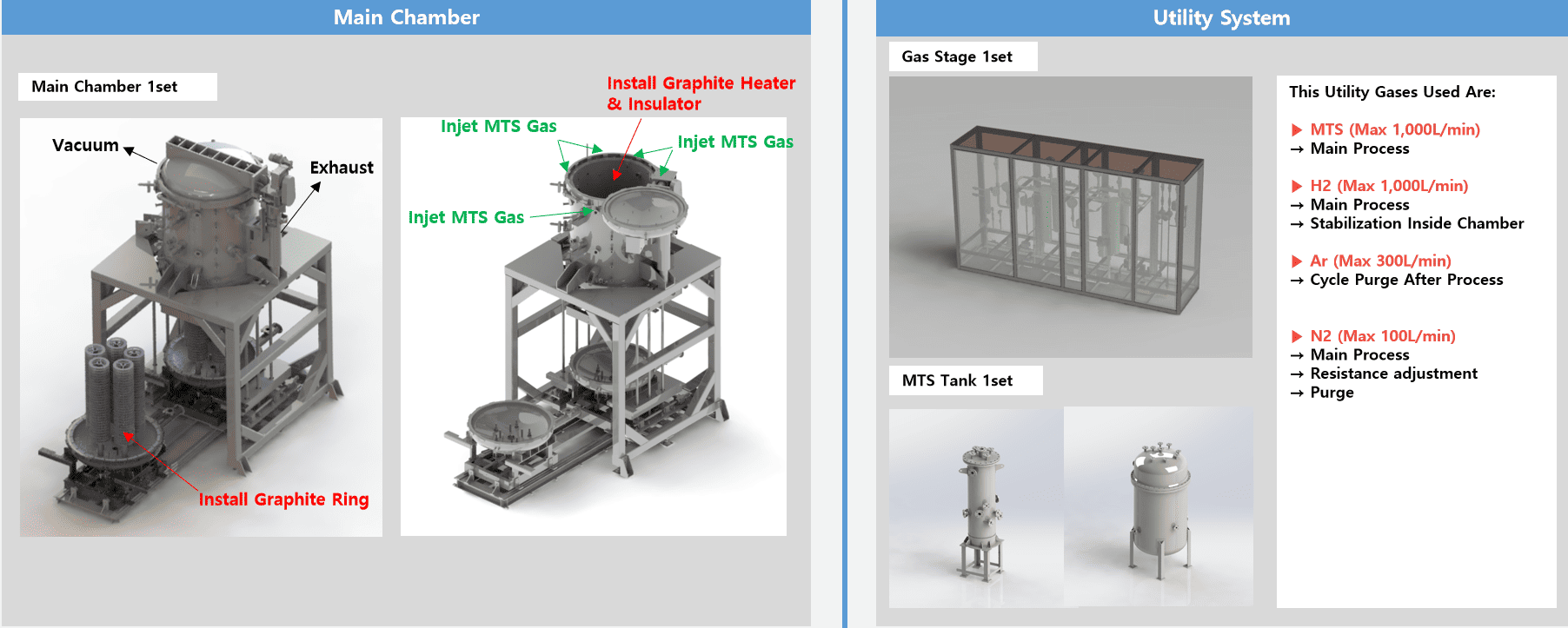

2. Функции основной газовой системы

• MTS (макс. 1000 л/мин): основной источник осаждения, обеспечивающий атомы Si и C.
• Водород (H₂, макс. 1000 л/мин): стабилизирует атмосферу в печи и способствует реакции.
• Аргон (Ar, макс. 300 л/мин): используется для очистки и продувки после обработки.
• Азот (N₂, макс. 100 л/мин): используется для регулировки сопротивления и продувки системы.

Заключение

Кольцо фокусировки Solid CVD SiC может показаться «расходным материалом», но на самом деле это шедевр материаловедения, вакуумной технологии и газового контроля. От происхождения графита до готового компонента — каждый шаг является свидетельством строгих стандартов, необходимых для поддержки передовых полупроводниковых узлов.

Поскольку технологические узлы продолжают сокращаться, спрос на высокопроизводительные компоненты SiC будет только расти. Продуманный, систематический подход к производству – это то, что обеспечивает стабильность камеры травления и надежность чипов следующего поколения.
