Максимизация производительности: почему CVD Solid SiC является лучшим выбором для деталей критически важных камер

В передовом производстве полупроводников отрасль выжала все до последней капли производительности из установок «графит + покрытие SiC». Это работало годами, но по мере того, как мы переходим к 3-нанометровым нормам и выше, старый интерфейс между подложкой и экраном становится огромной головной болью. Несоответствие КТР больше не является просто теоретической проблемой — это фактор, снижающий производительность, вызывающий микротрещины, которые просто не исчезнут.

Вот почему переход к монолитному CVD Solid SiC — это больше, чем просто тенденция; это механическая необходимость. Мы переходим от простой обработки поверхности к полноценному конструкционному материалу, выращенному с нуля.

1. Основной процесс: синтез твердого SiC CVD высокой чистоты.

Изготовление слитка чистого карбида кремния методом CVD — это совершенно другая задача по сравнению со стандартным осаждением. Все начинается с метилтрихлорсилана (МТС), но волшебство происходит в стабильности реакции с течением времени.

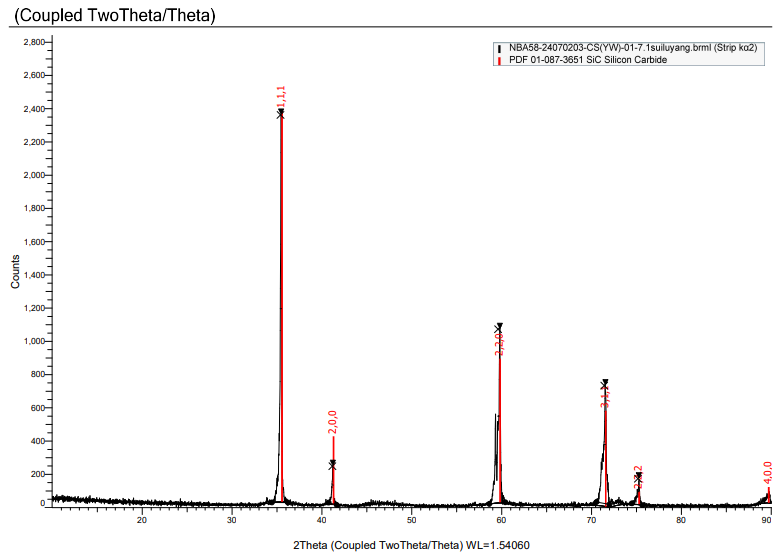

• Паровая фаза для насыпки:Мы наблюдаем температуру, достигающую 1200°C+, где атомы кремния и углерода соединяются в плотную решетку бета-SiC.
• Фактор времени:В отличие от быстрого покрытия толщиной 100 мкм, твердая деталь требует дней, а иногда и недель, непрерывного и стабильного роста. С физикой нельзя торопиться.

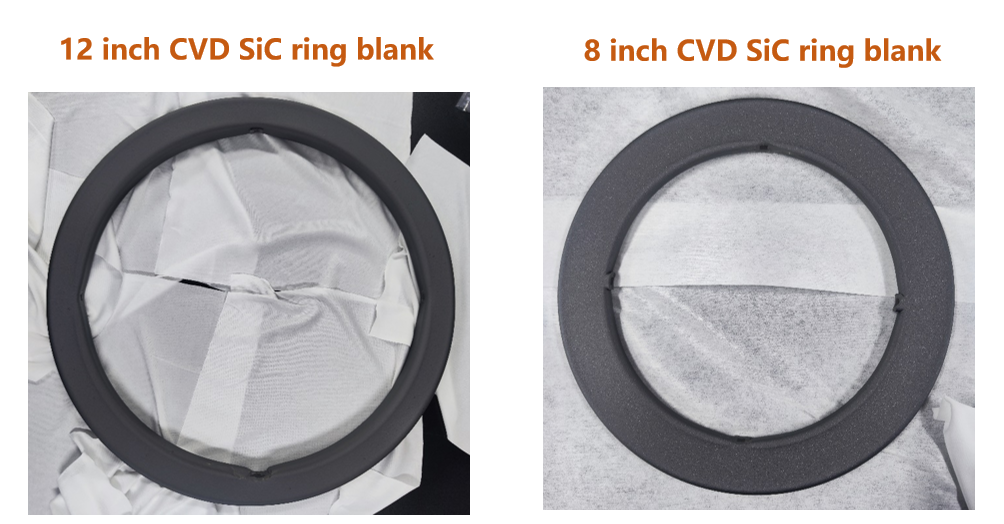

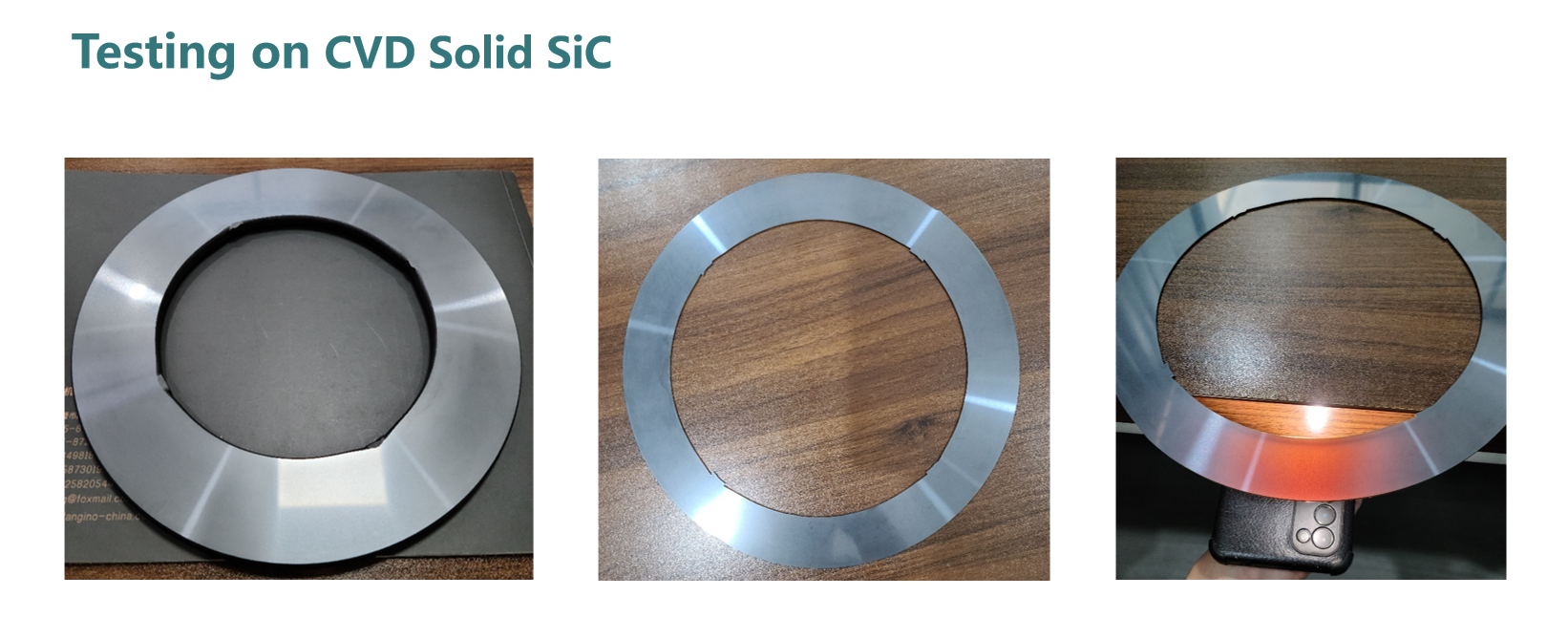

• Точное машиностроение:После завершения роста подложка удаляется и получается чистый слиток CVD Solid SiC. Затем этот слиток подвергается обработке алмазным инструментом для изготовления деталей с высокими допусками, таких как фокусирующие кольца CVD Solid SiC.

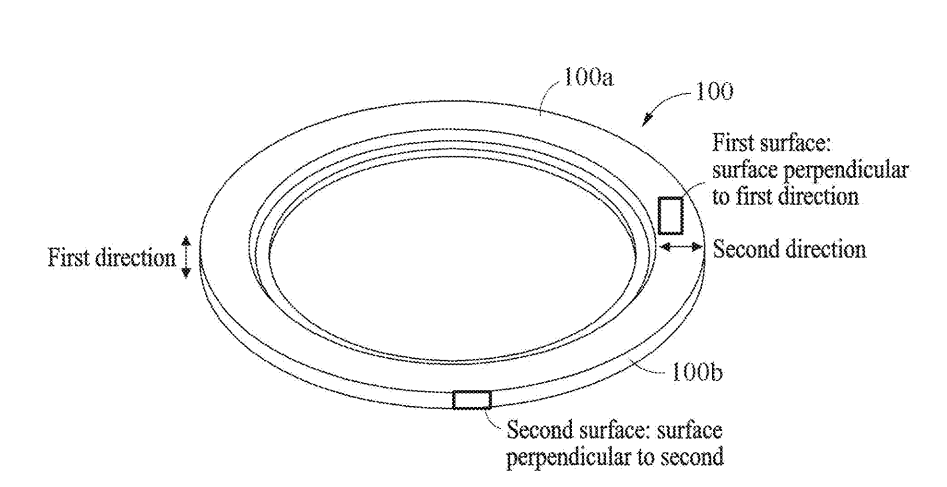

Структурная схема:Как показано на рисунке, изготовление компонентов CVD Solid SiC требует абсолютного контроля над геометрической ориентацией. Оптимизируя параметры осаждения, мы гарантируем, что материал обладает очень стабильными физическими свойствами во всех измерениях (первом и втором направлениях). Эта структурная стабильность гарантирует, что детали сохраняют исключительную плоскостность и перпендикулярность поверхности после обработки, что идеально соответствует строгим допускам 8-дюймовых и 12-дюймовых крупносерийных производственных линий.

2. Почему стоит выбрать CVD Solid SiC?

По сравнению со спеченным SiC или традиционными покрытиями, CVD Solid SiC предлагает беспрецедентные преимущества:

• Сверхвысокая чистота (5N-7N):Поскольку это газофазный процесс, в нем не используются спекающие добавки или металлические связующие. Отсутствие связующих означает отсутствие миграции ионов металла в затворный оксид.

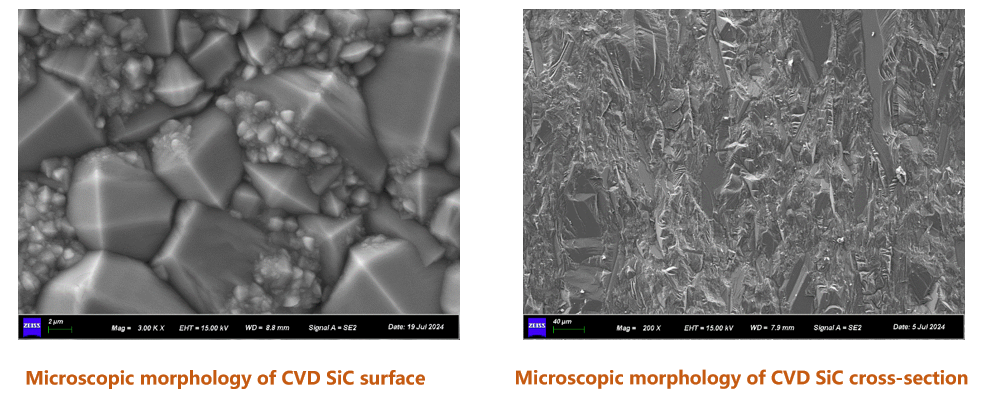

• Плотность, близкая к теоретической:Процесс CVD позволяет получить материал практически с нулевой пористостью (<0,1%). Такая чрезвычайная плотность делает CVD Solid SiC исключительно устойчивым к плазменной эрозии, что значительно снижает образование частиц в процессе травления.
• Устранение термического стресса:Будучи монолитным куском однофазного бета-SiC, материал исключает риск расслоения или «отслаивания» покрытия во время быстрых термических циклов, значительно увеличивая среднее время между чистками (MTBC).

3. Ключевые области применения

Материалы CVD Solid SiC высокой чистоты необходимы для сред с высокими нагрузками:

• Плазменное травление:Высококачественные фокусировочные кольца CVD Solid SiC и газовые душевые головки обеспечивают превосходную устойчивость к плазме CF4/O2.
• Эпитаксиальный рост (EPI):В качестве высокоэффективной альтернативы токоприемникам, обеспечивающей равномерное распределение тепла.
• Быстрая термическая обработка (RTP):Обеспечение однородности пластин и предотвращение загрязнения при резких скачках температуры.

4. Заключение

Хотя процесс CVD Solid SiC требует более высокого начального производственного порога, совокупный возврат инвестиций (ROI) очевиден. Значительно продлевая срок службы критически важных расходных материалов и снижая процент брака пластин, CVD Solid SiC позволяет заводам добиться долгосрочного снижения затрат и повышения эффективности.
