Почему графитовый токоприемник с покрытием из карбида кремния необходим для эпитаксии полупроводников

Поскольку полупроводниковые устройства продолжают развиваться в сторону большей мощности, более высокой частоты и большей интеграции, требования, предъявляемые к оборудованию для эпитаксиального выращивания, становятся все более жесткими. Независимо от того, производите ли вы силовые устройства SiC, радиочастотные компоненты GaN, светодиодные чипы или кремниевые эпитаксиальные пластины, производители полагаются на один критический компонент внутри реактора — графитовый токоприемник с покрытием SiC.

Хотя этот компонент редко виден за пределами реакционной камеры, он напрямую влияет на однородность температуры пластины, образование частиц, срок службы покрытия и, в конечном итоге, на производительность устройства.

Что такое графитовый токоприемник с покрытием из карбида кремния?

Графитовый токоприемник с покрытием SiC представляет собой прецизионный графитовый компонент, защищенный плотным покрытием из карбида кремния методом химического осаждения из паровой фазы (CVD).

Внутри эпитаксиального реактора сусцептор выполняет несколько важных функций:

• Поддерживает полупроводниковые пластины на протяжении всего процесса роста.
• Равномерно передает тепло от нагревателя к пластине.
• Вращается вместе с пластиной для улучшения однородности пленки.
• Сохраняет стабильность размеров при многократном термоциклировании.
• Защищает графитовую подложку от агрессивных технологических газов.

В зависимости от процесса токоприемники могут быть выполнены в виде блинных токоприемников, цилиндрических токоприемников, лотков, держателей пластин или индивидуальных компонентов реактора.

Почему бы не использовать голый графит?

Графит уже давно признан одним из лучших жаропрочных конструкционных материалов благодаря своим:

· Отличная теплопроводность

· Низкий коэффициент теплового расширения

· Высокая температурная стабильность

· Легкая обрабатываемость

· Низкая плотность

Однако чистый графит непригоден для прямой обработки полупроводников.

Во время эпитаксии технологические газы, такие как H₂, HCl, NH₃, силан, хлорсиланы и металлорганические предшественники, постоянно воздействуют на открытые графитовые поверхности. Со временем графит начинает окисляться, корродировать и выделять частицы углерода.

Эти частицы могут:

· загрязнять пластины,

· увеличить плотность дефектов,

· снизить эпитаксиальную однородность,

· сократить интервалы технического обслуживания реакторов.

Поэтому почти во всех современных полупроводниковых реакторах вместо открытого графита используются защитные керамические покрытия.

Почему карбид кремния является предпочтительным покрытием?

Среди доступных материалов покрытия, включая BN, ZrB₂, TaC и различные оксидные покрытия, карбид кремния CVD стал отраслевым стандартом, поскольку он предлагает превосходный баланс термических, химических и механических свойств.

Ключевые преимущества включают в себя:

• Выдающаяся химическая стойкость: плотный карбид кремния предотвращает попадание агрессивных газов на графитовую подложку, что значительно продлевает срок службы компонентов.
• Отличная теплопроводность: высокая теплопроводность обеспечивает быструю передачу тепла, сохраняя при этом превосходную однородность температуры по всей пластине.
• Низкое несоответствие теплового расширения: коэффициент теплового расширения SiC близко соответствует графиту, что снижает внутреннее напряжение во время повторяющихся циклов нагрева и охлаждения.
• Высокая твердость: покрытие устойчиво к истиранию во время загрузки пластин и работы реактора.
• Высокая чистота: высококачественные покрытия CVD SiC сводят к минимуму металлические загрязнения и образование частиц, что крайне важно для современного производства полупроводников.

Почему химическое осаждение из паровой фазы (CVD)?

Существуют различные технологии нанесения покрытий, в том числе:

· Плазменное напыление

· Золь-гель покрытие

· Электрофоретическое осаждение

· Цементация пакетов

· Нанесение кистью

Однако производство полупроводников в подавляющем большинстве отдает предпочтение химическому осаждению из паровой фазы (CVD), поскольку оно позволяет получать покрытия с:

· чрезвычайно высокая чистота,

· отличная плотность,

· равномерная толщина,

· превосходная адгезия,

· низкая пористость,

· Превосходная конформность сложных геометрических форм.

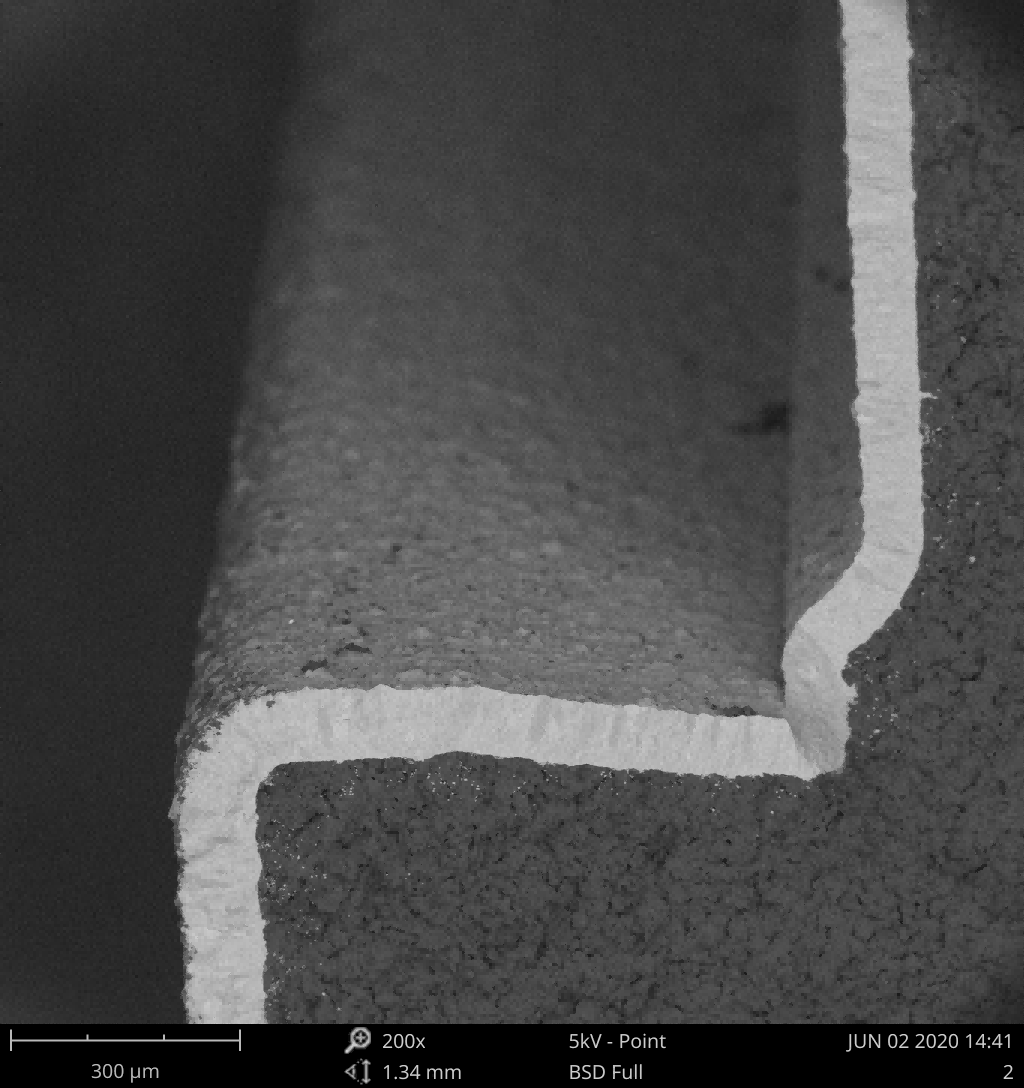

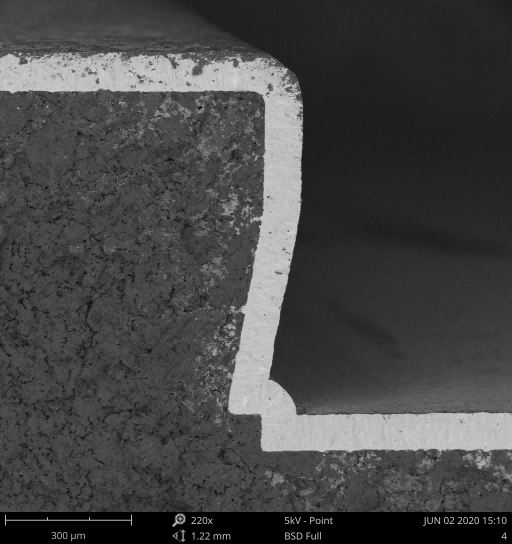

В отличие от напыленных покрытий, которые часто содержат поры и слабые границы раздела, CVD SiC образует плотный кристаллический слой, химически связанный с графитовой подложкой, что приводит к значительному увеличению срока службы в суровых технологических условиях.

Типичные применения

Графитовые компоненты с покрытием SiC широко используются в:

Эпитаксия SiC: поддержка проводящих и полуизолирующих пластин SiC во время гомоэпитаксиального выращивания полевых МОП-транзисторов, SBD и других силовых устройств.

Эпитаксия кремния: обеспечение стабильных тепловых платформ для эпитаксии кремниевых пластин, используемых в производстве КМОП и силовых полупроводников.

Эпитаксия GaN: поддержка роста GaN-на-Si и GaN-на-SiC для радиочастотных устройств, HEMT, микросветодиодов и силовой электроники.

Производство светодиодов: используется внутри MOCVD-реакторов для эпитаксиального выращивания синего, зеленого, УФ-светодиодов и микросветодиодов.

Заключение

Поскольку полупроводниковые процессы продолжают двигаться в сторону более крупных пластин, более узких технологических окон и более низкой плотности дефектов, важность высокопроизводительных компонентов реактора продолжает расти.

Графитовые токоприемники с CVD-покрытием SiC стали незаменимыми, поскольку они сочетают в себе превосходные тепловые характеристики графита с выдающейся химической стойкостью, чистотой и долговечностью карбида кремния.

Будь то силовые устройства SiC, радиочастотная электроника GaN, производство светодиодов или эпитаксия кремния, инвестиции в высококачественные графитовые компоненты с покрытием SiC напрямую способствуют повышению производительности, увеличению времени безотказной работы оборудования и снижению производственных затрат.
