Покрытие CVD SiC: процесс, преимущества и применение

Что такое CVD-покрытие SiC?
Если вы посмотрите на то, как защищаются компоненты внутри полупроводникового оборудования, одним из распространенных подходов является использование покрытия SiC, полученного методом CVD.

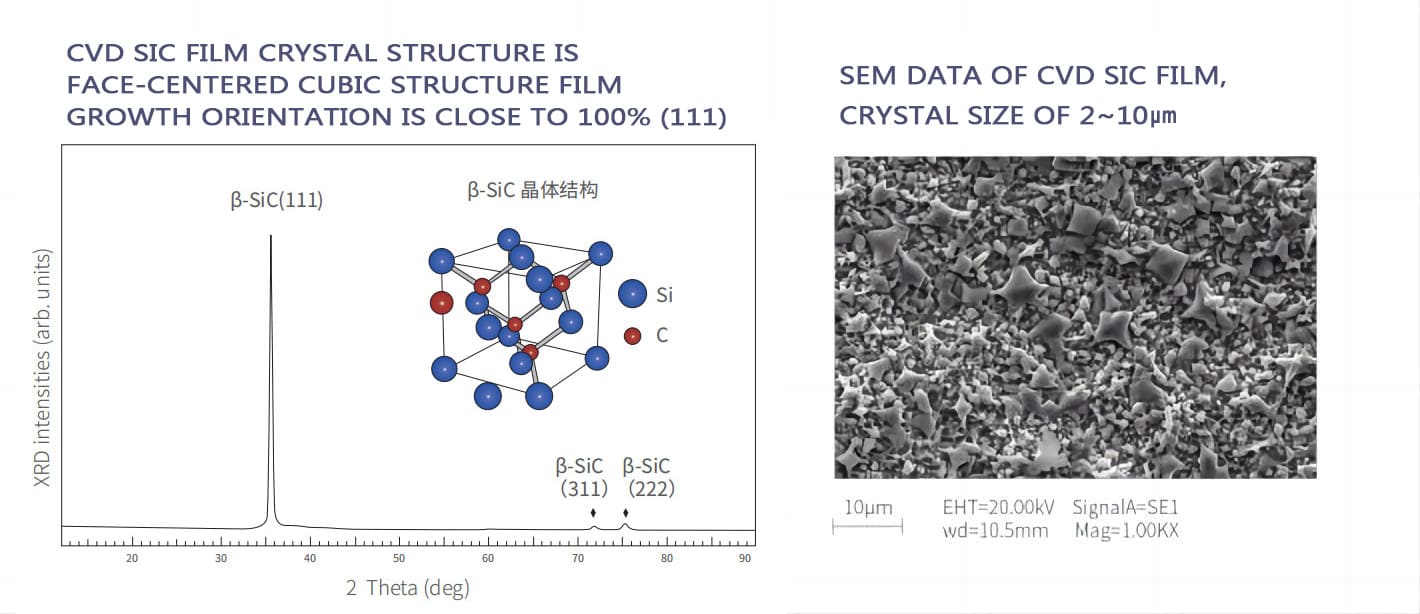

Проще говоря, тонкий слой карбида кремния создается непосредственно на поверхности таких деталей, как графитовые или керамические детали. Этот слой действует как барьер, поэтому основной материал не подвергается воздействию тепла, химически активных газов или плазмы.

В реальном использовании важно то, как покрытие ведет себя с течением времени. Например, остается ли он стабильным после повторяющихся циклов нагрева или начинает ли он разлагаться в агрессивных средах.

Именно здесь часто используются покрытия CVD SiC — они лучше выдерживают такие комбинированные условия.

Равномерность толщины покрытия между партиями контролируется на уровне 10 мкм.

• Подготовка субстрата:Обычно все начинается с очистки и поверхностной обработки графитовой или керамической детали. Этот шаг имеет большее значение, чем кажется, поскольку адгезия во многом зависит от состояния поверхности.

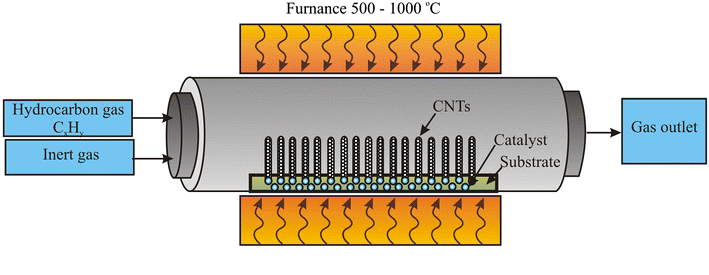

• Введение газа:В реактор вводят такие прекурсоры, как МТС и водород. Точное соотношение может варьироваться в зависимости от настройки.
• Реакция осаждения:При повышенных температурах (обычно около 1000–1400°C) газы начинают реагировать вблизи поверхности, образуя в ходе реакции карбид кремния.
• Контроль роста:На толщину и структуру покрытия влияют температура, давление и поток газа. На практике поддержание их стабильности является ключом к получению однородного слоя.

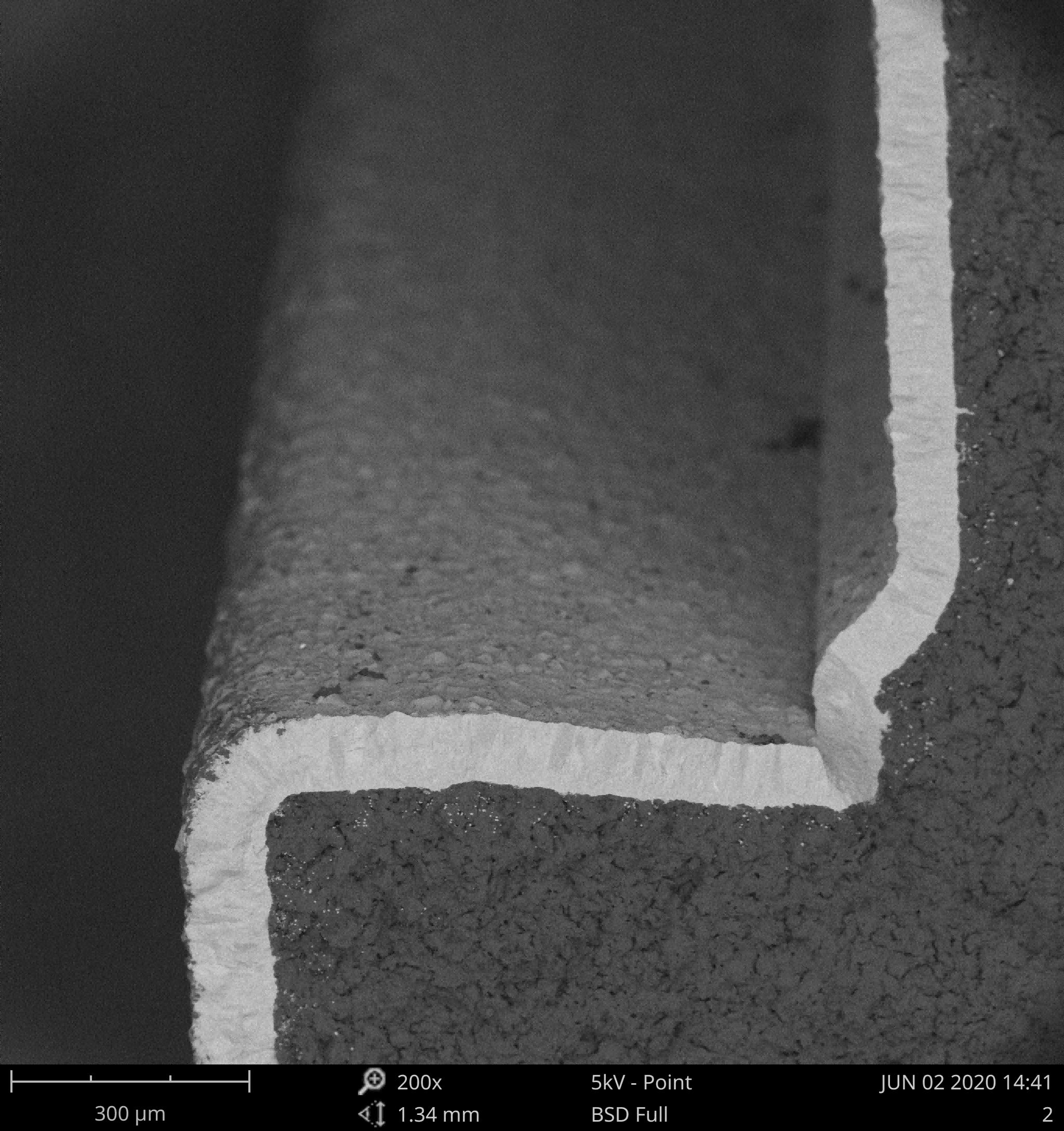

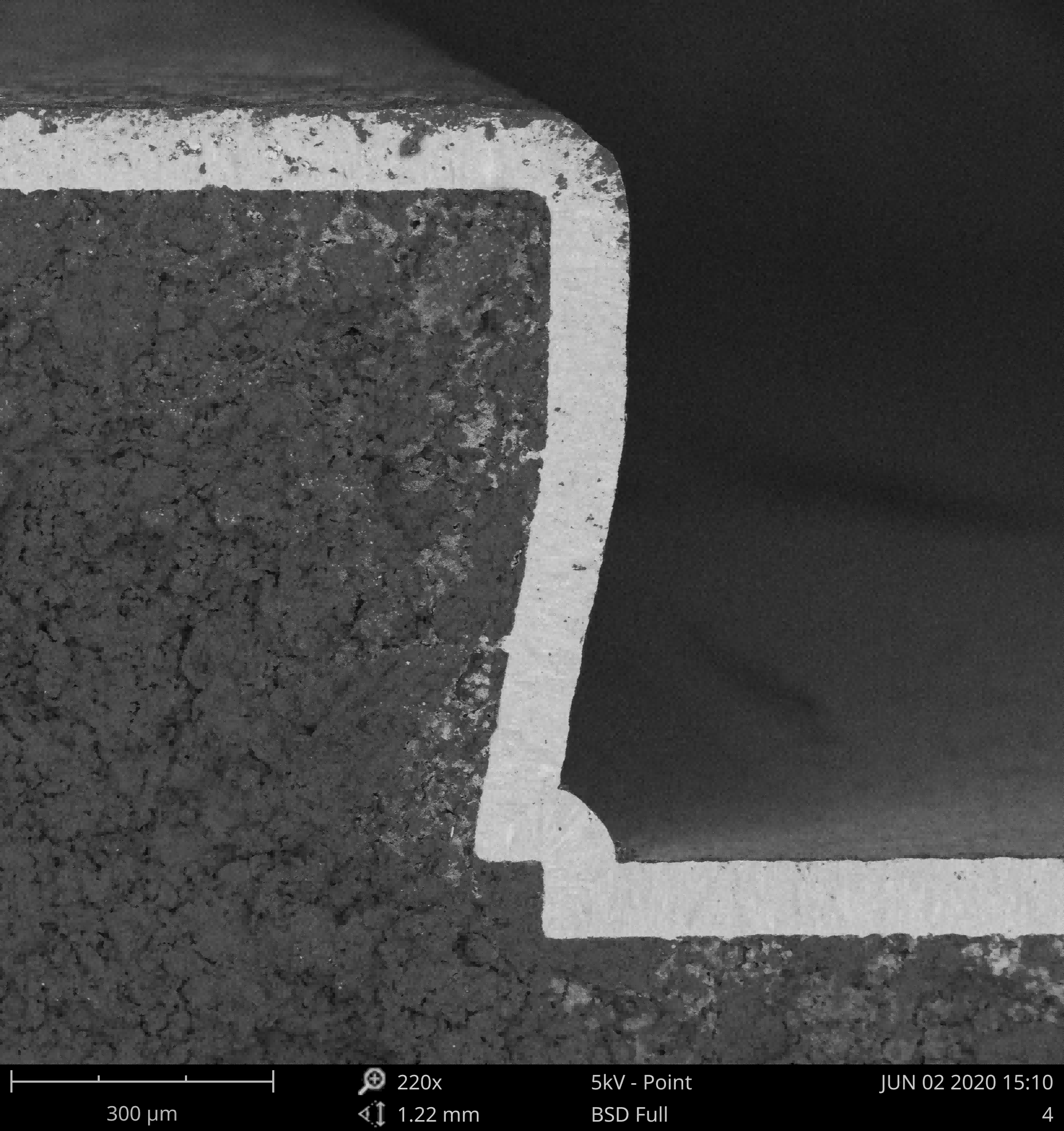

• Охлаждение и проверка:После осаждения детали контролируемым образом охлаждаются, а затем проверяются на равномерность и правильность соединения покрытия.



Ключевые преимущества покрытия CVD SiC
В большинстве случаев покрытие CVD SiC выбирается не из-за какой-то одной характеристики, а из-за того, как оно работает в целом.

• Устойчивость к высоким температурам:Он остается относительно стабильным при многократном нагревании, что полезно в эпитаксии и печных процессах.
• Коррозионная стойкость:Он достаточно хорошо справляется с химически активными газами, такими как хлор и фтор, по сравнению со многими другими материалами.
• Низкое образование частиц:Поскольку поверхность плотная, она имеет тенденцию производить меньше частиц, что помогает в процессах, чувствительных к загрязнению.
• Механическая прочность:Покрытие довольно твердое, поэтому устойчиво к износу при обращении и длительной эксплуатации.
• Стабильность процесса:При постоянном качестве покрытия оборудование имеет тенденцию работать более предсказуемо с течением времени.

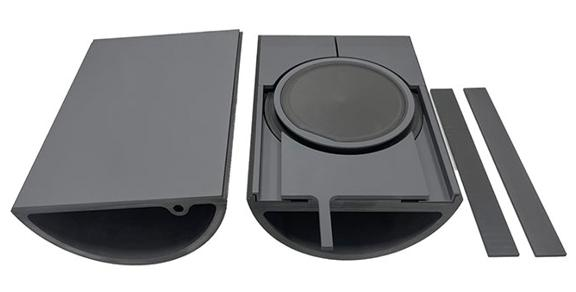

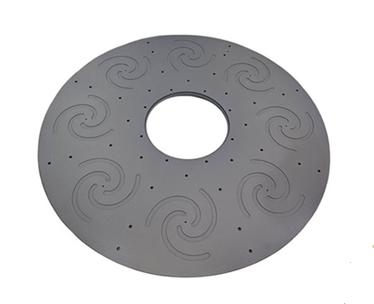

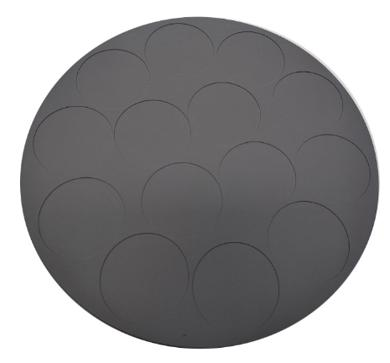

• Полупроводниковое оборудование:Используется в токоприемниках, носителях пластин, технологических трубках и компонентах камер.
• Эпитаксия (SiC/GaN/LED):Обеспечивает стабильную и чистую среду для выращивания высококачественной пленки.

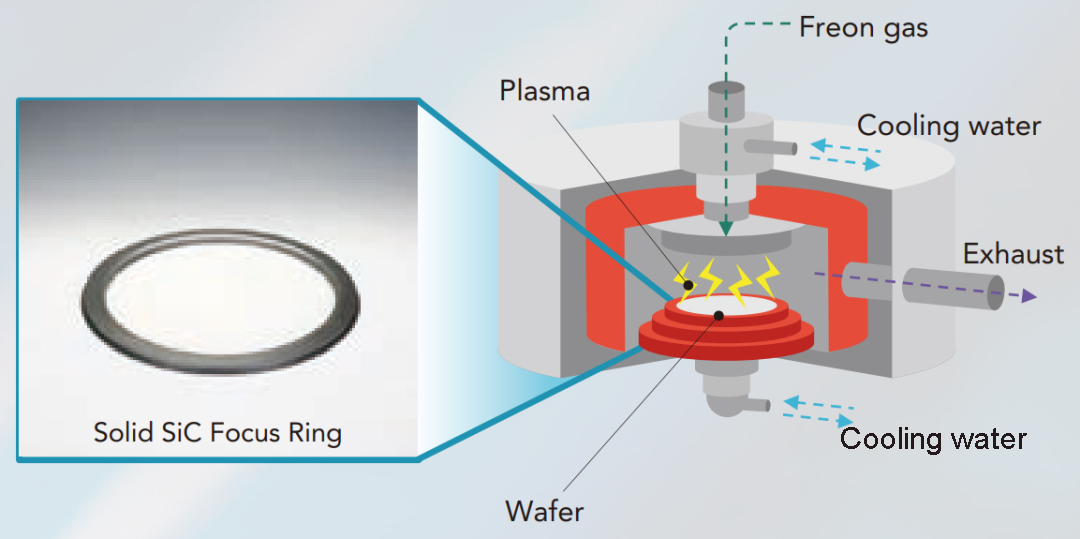

• Системы плазменной обработки:Защищает компоненты систем PECVD, ICP и RIE от плазменной эрозии.
• Высокотемпературные печи:Обеспечивает стойкость в процессах диффузии и окисления.
• Передовые промышленные применения:Также применяется в аэрокосмической и других высокотемпературных системах.

Перспектива отрасли
Поскольку полупроводниковые процессы продолжают развиваться, ожидания, возлагаемые на материалы, используемые внутри оборудования, становятся все выше.

В реальных производственных условиях такие факторы, как чистота покрытия, плотность, адгезия и долговременная стабильность, напрямую влияют на производительность инструмента и частоту технического обслуживания. Даже небольшие изменения могут привести к потере производительности или сокращению срока службы компонентов.

Это одна из причин, по которой в последние годы покрытия CVD SiC стали более распространенными. Они, как правило, лучше выдерживают работу в смешанных средах, где одновременно присутствуют тепло, химически активные газы и плазма.

Вы увидите, что ряд поставщиков работают над этим, в том числе VeTek Semiconductor, в основном уделяя особое внимание повышению стабильности процесса и повышению предсказуемости характеристик покрытия в течение более длительных периодов эксплуатации.



Заключение
Если вы посмотрите, где оно используется сегодня, покрытие CVD SiC уже является довольно стандартным выбором во многих полупроводниковых и высокотемпературных установках.

Обращение довольно простое:

• Он хорошо переносит тепло, не разрушаясь слишком быстро.
• Трудно реагирует с агрессивными технологическими газами.
• Это помогает держать загрязнение под контролем
• И в большинстве случаев служит дольше, чем многие альтернативные покрытия.

Конечно, ни один материал не идеален, но для многих применений, особенно эпитаксии и процессов, связанных с плазмой, это практичный и проверенный вариант.

Поскольку условия технологического процесса продолжают ужесточаться, вполне вероятно, что такие материалы, как покрытия SiC, будут продолжать набирать обороты просто потому, что они предлагают хороший баланс между производительностью и надежностью.
