ВЕТЕК Полупроводник | Производитель покрытий CVD SiC/TaC, твердого SiC и критических полупроводниковых материалов

I. VETEK Semiconductor — ведущий технологический лидер в области передовых полупроводниковых материалов и национальное специализированное и сложное предприятие «Маленький гигант»

ВЕТЭК Полупроводник — высокотехнологичное предприятие, специализирующееся на высокотемпературных термополевых решениях для фотоэлектрической и полупроводниковой промышленности. Основан в2016Компания специализируется на исследованиях, разработках и промышленном внедрении высокотемпературных термополевых материалов. Мы самостоятельно освоили технологии нанесения покрытийКарбид кремния CVD (CVD SiC)иКарбид тантала CVD (CVD TaC)и создали полностью интегрированную производственную систему, охватывающуюочистка графита → прецизионная механическая обработка → нанесение покрытий.

Компания была признанаНациональное специализированное и сложное предприятие «Маленький гигант», входя в число ведущих поставщиков решений для термической эпитаксии полупроводников в Китае. Наша продукция позволила успешно заменить внутри страны ключевые компоненты тепловых полей.светодиодная эпитаксия, полупроводники третьего поколения и эпитаксия кремния,и вошли в основные цепочки поставок нескольких ведущих производителей полупроводников.

II. О ВЕТЭК Полупроводник

Ключевое сообщение:Компания VETEK Semiconductor, основанная в 2016 году, является национальным специализированным и сложным предприятием «Маленький гигант». Компания управляет шестью специализированными бизнес-подразделениями, предоставляющими комплексные решения для всей отрасли полупроводниковой высокотемпературной термической обработки.

1. Основная команда

Компания имеет более20 специалистов в области исследований и разработок. Наша основная техническая команда состоит из престижных университетов, в том числеЧжэцзянский университет, Уханьский университет, Центральный Южный университет и Китайский университет геонаук.Команда обладает обширным опытом в:

· Разработка CVD-оборудования

· Исследование полупроводниковых материалов

· Прецизионная механическая обработка

· Подготовка материала высокой чистоты

· Управление качеством

2. Организационная структура и бизнес-подразделения

Компания состоит изшесть основных бизнес-подразделений:

· Подразделение CVD-покрытий SiC

· Подразделение покрытий CVD TaC

· Графитовый отдел

· Отдел кварцевых и керамических компонентов

· Отдел углеродного волокна

· Отдел полупроводниковых пластин

III. Шесть основных категорий продукции — комплексный охват полупроводниковых высокотемпературных термических полей

Ключевое сообщение:Компания VETEK Semiconductor, сосредоточенная на важнейших процессах производства полупроводников, создала шесть зрелых категорий продукции, в том числеПокрытия CVD SiC, покрытия CVD TaC, твердый карбид кремния (Solid SiC), графит высокой чистоты и материалы на основе углерода, кварц и современная керамика, а также полупроводниковые пластины., охватывающий основные приложения, такие какэпитаксия, травление и рост кристаллов.

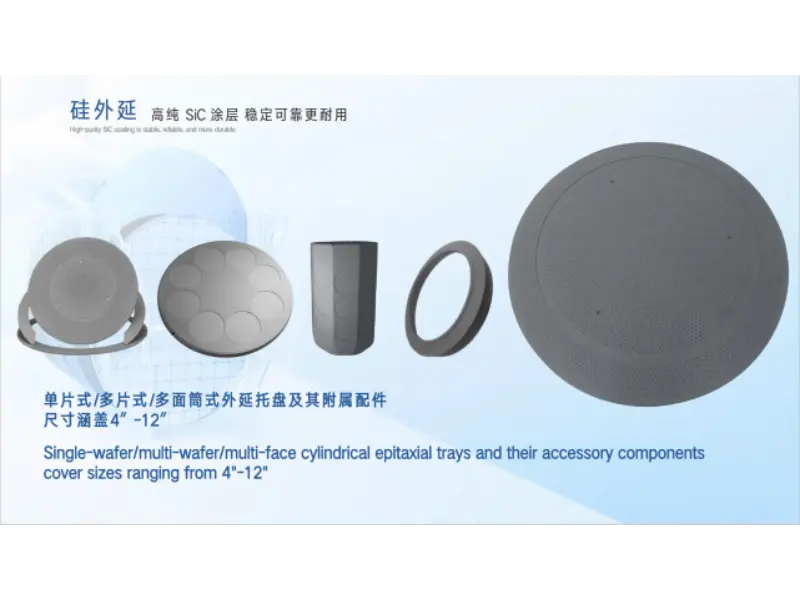

1. Серия покрытий CVD из карбида кремния (SiC)

Использование стабильнойХимическое осаждение из паровой фазы (CVD)Благодаря этому процессу компания достигает высокой чистоты покрытия и превосходной стабильности от партии к партии. Данные изделия рассчитаны на длительную эксплуатацию в условиях высоких температур.

 Основная продукция

· Токоприемник с карбидом кремния

· Вафельный носитель

· Планетарный диск

· Полумесяц

· Насадка для душа

· Бочка

· RTP-приемник

· Подъемный штифт пластины

· Различные компоненты процесса

Совместимое оборудование

· ЛПЭ

· Экстрон

· Вико

· АСМ

· Другие основные платформы для эпитаксии

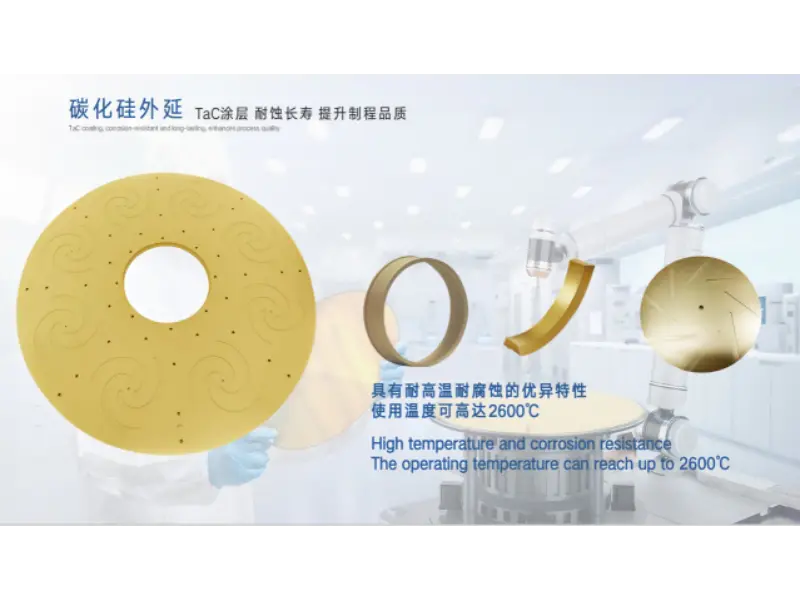

2. Серия покрытий CVD из карбида тантала (TaC)

Чтобы удовлетворить все более требовательныевысокотемпературныйивысококоррозионныйтребования, вызванные быстрым развитием полупроводников третьего поколения, нашиTaC-покрытияспособны непрерывно работать в средах, превышающих2300°С.

Основная продукция

· Датчик с покрытием TaC

· Нагреватель с покрытием TaC

· TaC Тигель

· Детали из графита с покрытием TaC

· Компоненты теплового поля SiC PVT

Приложения

· Выращивание монокристаллов SiC

· Системы сверхвысокотемпературного теплового поля

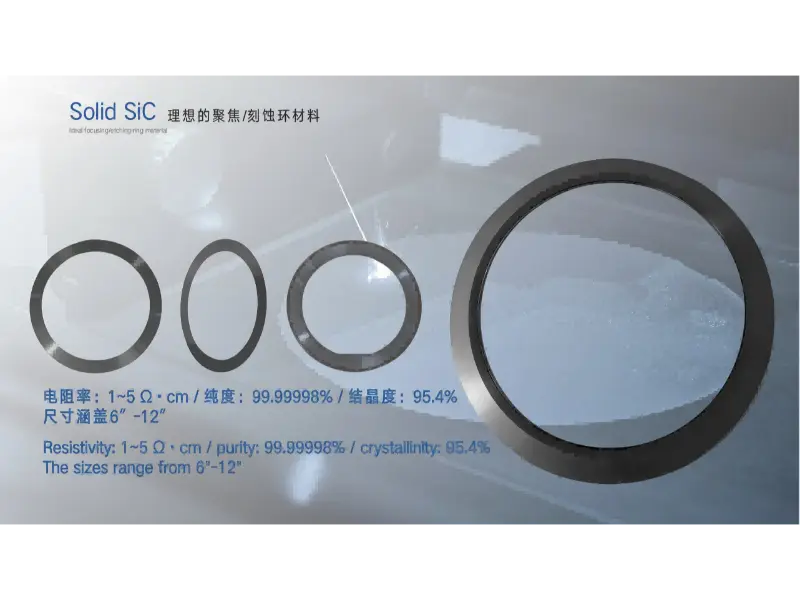

3. Серия из твердого карбида кремния (Solid SiC).

Твердый карбид кремния сочетает в себе высокую чистоту, отличную коррозионную стойкость, превосходную стойкость к плазме и выдающуюся термическую стабильность, что делает его идеальным для современных систем травления и высокотемпературного печного оборудования.

Основная продукция

· Кольцо фокусировки

· Краевое кольцо

· Насадка для душа

· Вафельный кораблик

· Печная трубка

· Направляющий цилиндр

· Травление компонентов

4. Серия высокочистых графитов и материалов на основе углерода.

Мы предоставляем комплексные решения для систем теплового поля, включая следующие продукты:

· Графитовый токоприемник

· Обогреватель

· Тигель

· Тепловой экран

· Графитовое кольцо

· Графитовый электрод

· Мягкий войлок из углеродного волокна

· Твердый войлок из углеродного волокна

· Углеродный композит

Вся продукция может быть изготовлена ​​по индивидуальному заказу в соответствии с различными платформами оборудования.

5. Серия кварца и усовершенствованной керамики

Основываясь на нашем опыте в области технологий материалов CVD, мы расширили портфель нашей продукции, включив в него:

Изделия из кварца высокой чистоты

· Кварцевые лодки

· Кварцевые носители

· Технологические трубы

· Печные трубы

· Колокольчики

· Кварцевые кольца

· Кварцевые фланцы

· Трубки для нагнетания газа

· Кварцевые тигли

· Другие кварцевые компоненты по индивидуальному заказу

Усовершенствованные керамические компоненты

· Глинозем высокой чистоты (Al₂O₃)

· Карбид кремния (SiC)

· Нитрид кремния (Si₃N₄)

· Нитрид бора (BN)

Эти изделия широко используются в:

· Диффузия

· Окисление

· ЛПЦВД

· ПЭЦВД

· Камеры травления

· Составное полупроводниковое оборудование

6. Серия полупроводниковых пластин

Мы поставляем широкий ассортимент полупроводниковых пластин и материалов подложек, в том числе:

· Карбид кремния (SiC)

· Кремний

· Оксид галлия (β-Ga₂O₃)

· Сапфир

· SOI (кремний на изоляторе)

· Нитрид галлия (GaN)

· Арсенид галлия (GaAs)

Пластины индивидуального размера доступны на сайтеОт 2 дюймов до 8 дюймов.

IV. Научно-исследовательская деятельность и технологические прорывы

Ключевое сообщение:Руководствуясь философией«Индустриализация, основанная на НИОКР».компания создала двойную инновационную платформу, состоящую изКорпоративные исследования и разработки Центрр иЛаборатория Юнцзян, Инновационный центр термополевых материалов, постоянно совершенствуя ключевые технологии в оборудовании CVD, процессах нанесения покрытий и современных полупроводниковых материалах.

1. Двойные платформы исследований и разработок

Компания VETEK Semiconductor создаладве основные платформы исследований и разработок:

· Корпоративный центр исследований и разработок

· Лаборатория Юнцзян, Инновационный центр термополевых материалов

Эти две платформы совместно проводят исследования и разработки передовых материалов, оптимизацию процессов и индустриализацию продукции, обеспечивая постоянную технологическую поддержку для долгосрочного развития компании.

2. Портфель основных технологий

Компания продолжает совершать прорывы в следующих основных технологиях:

· Самостоятельная разработка CVD-оборудования

· Оптимизация процесса CVD SiC

· Технология нанесения CVD TaC

· Технология очистки материалов высокой чистоты

· Технология прецизионной обработки графита

· Проектирование теплового поля полупроводников

· Оптимизация характеристик материала при высоких температурах

· Разработка новых полупроводниковых материалов

V. Производственные возможности и производственная мощность

Ключевое сообщение:Компания VETEK Semiconductor создала полный производственный процесс, охватывающийочистка → прецизионная обработка → нанесение покрытия → проверка → упаковка и отгрузка. Компания управляет производственной базой площадью около 100 акров., больше, чем50 производственных линий, и17 систем покрытий CVD SiC, с максимальным размером покрытия 1,5 метра.

Производственные возможности	Технические характеристики
Производственная база	Около 100 акров
Производственные линии	50+
Системы покрытия CVD SiC	17 единиц
Системы покрытия CVD TaC	8 единиц
Системы производства твердого SiC	3 единицы
Максимальный размер покрытия	1,5 метра
Годовая производительность для больших токоприемников (600 мм и выше)	Более 10 000 штук

Компания оснащена:

· Сверхточные обрабатывающие центры с ЧПУ

· Обрабатывающие центры с ЧПУ

· токарные станки с ЧПУ

· Шлифовальные станки с ЧПУ

· Крупные горизонтальные обрабатывающие центры

· Высокоточное инспекционное оборудование

· Системы очистки высокой чистоты

В настоящее время строится новая производственная база, которая позволит еще больше расширить производственные мощности компании для удовлетворения растущего мирового спроса.

VI. Система менеджмента качества и сертификация продукции

Ключевое сообщение:ВЕТЭК Полупроводник создал комплексную систему управления качеством, охватывающую весь производственный процесс. Материалы высокой чистоты могут достигать уровня чистоты6Н–7Н, в то время как постоянство толщины от партии к партииCVD-покрытия SiCконтролируется внутри±10 мкм. Компания также предоставляет полную сертификацию материалов и инспекционную документацию для удовлетворения требований клиентов к качеству.

Производство полупроводников предъявляет чрезвычайно строгие требования кматериальная чистота, точность размеров и стабильность продукта. На предприятии VETEK Semiconductor создана комплексная система управления качеством, охватывающая каждый этап производства. Каждое изделие проходит следующий производственный процесс:

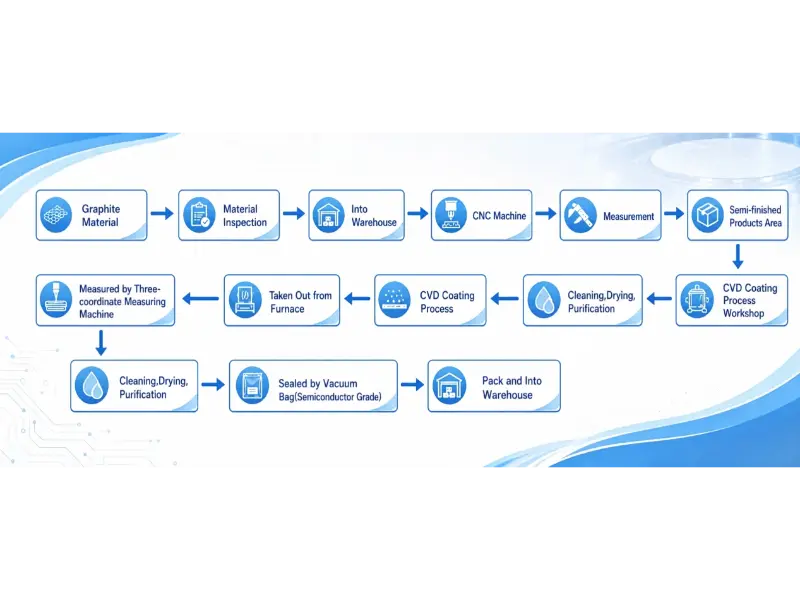

Проверка сырья → Очистка высокой чистоты → Прецизионная обработка → Нанесение покрытия CVD → Проверка продукта → Окончательная проверка

1. Ключевые показатели качества

· После глубокой очистки чистоту материалов высокой чистоты можно контролировать науровень 6Н–7Н.

· Стабильность толщины покрытия от партии к партии дляCVD-покрытия SiCконтролируется внутри±10 мкм.

· ДляИзделия с покрытием TaC, осуществляется строгий контроль качества адгезии покрытия, целостности поверхности и проверки трещин/отверстий.

2. Поддержка технической документации

Компания предоставляет полную техническую документацию, в том числе:

· Сертификат материала

· Сертификат соответствия (COC)

· Отчет об инспекции

· Отчет о проверке размеров

· Отчет об проверке толщины покрытия

· Паспорт материала

· Паспорт безопасности/паспорт безопасности (где применимо)

· Товарная накладная

· Счет-фактура

· Сертификат происхождения (в соответствии с экспортными требованиями)

VII. Глобальные возможности поставок и обслуживания

Ключевое сообщение:ОпорыВЕТЭК ПолупроводникОЭМ/ОДМуслуги, изготовление на заказ, заказы на образцы и мелкосерийное производство. Стандартные продукты обычно имеют время выполнения2–4 недели, в то время как глобальная логистика поддерживается черезДХЛ, Федерал Ехпресс, УПСи морские перевозки.

1. OEM/ODM и производство на заказ.

Компания предоставляет долгосрочные услуги, в том числе:

· Изготовление по чертежам заказчика.

· Изготовление по предоставленным образцам

· Реверс-инжиниринг

· Дизайн по индивидуальному размеру

· Рекомендации по замене графитового материала

· Оптимизация решения по нанесению покрытий

· Оптимизация структуры теплового поля

· Полная разработка компонентов теплового поля

Мы поддерживаем продукты, начиная от2-дюймовый, 4-дюймовый, 6-дюймовый и 8-дюймовыйплатформы до еще больших индивидуальных размеров.

2. Гибкие возможности закупок

Доступны заказы на образцы и мелкосерийное производство, что позволяет клиентам выполнять:

· Проверка оборудования

· Квалификация процесса

· Разработка новой продукции

Для массового производства можно составить стабильные планы поставок на основе годовых прогнозов закупок клиентов.

3. Стандартные сроки выполнения

Тип продукта	Стандартное время выполнения
Стандартные продукты	2–4 недели
Стандартные индивидуальные продукты	4–6 недель
Сложные индивидуальные продукты	6–10 недель

Долгосрочные партнеры могут создать программы резервного запаса для дальнейшего повышения стабильности поставок.

4. Глобальные логистические решения

Мы поддерживаем несколько способов международной доставки, в том числе:

· ДХЛ

· ФедЭкс

· UPS

· ТНТ(для образцов и мелкообъемных поставок)

· Авиаперевозки (для срочных крупногабаритных перевозок)

· Морские перевозки (для крупных компонентов и долгосрочных оптовых заказов)

Поддерживаемые торговые условия включают в себя:

· EXW

· ФОБ

· FCA

· СИФ

· DDP (доступно для некоторых стран)

Продукция защищена с помощью многослойной упаковки, включающей:

· Уборка чистых помещений

· Защитная пленка PE

· Вакуумная герметизация

· Антистатическая упаковка

· Амортизация из жемчужного хлопка (EPE)

· Деревянные ящики по индивидуальному заказу.

5. Решение транспортных проблем

Если во время транспортировки возникли какие-либо проблемы, в том числе:

· Поврежденная упаковка

· Повреждения при транспортировке

· Количественные расхождения

· Неправильные модели продуктов

клиенты могут немедленно связаться с нашим отделом продаж. Мы обеспечим оперативную поддержку, в том числе:

· Запасные поставки

· Замена товара

· Технический анализ

· Помощь в логистических претензиях

чтобы обеспечить удовлетворенность клиентов.

6. Предпродажное и послепродажное обслуживание.

Предпродажная поддержка

· Консультация по выбору товара

· Анализ технологичности проектирования (DFM)

· Рекомендации по замене материалов

· Предложения по оптимизации теплового поля

· Образец поддержки

· Быстрое предложение

Послепродажная поддержка

· Руководство по установке

· Рекомендации по использованию продукта

· Руководство по техническому обслуживанию

· Поддержка оптимизации процессов

· Анализ срока службы продукта

· Анализ отказов

· Быстрое реагирование на проблемы, связанные с качеством

VIII. Основные отрасли применения

Ключевое послание: Продукция VETEK Semiconductor широко используется в пяти основных отраслях промышленности, в том числепроизводство полупроводников, полупроводники третьего поколения, светодиоды, новая энергетика, научные исследования и передовое производство.

Производство полупроводников

· Интегральные схемы (ИС)

· Силовые полупроводники

· МЭМС

· Сложные полупроводники

Полупроводники третьего поколения

· Силовые устройства SiC

· GaN силовые устройства

· Радиочастотные устройства

· Микро светодиод

Светодиодная промышленность

· Синие светодиоды

· Светодиоды глубокого ультрафиолета (УФ-светодиоды)

· Мини-светодиоды

· Микро светодиоды

Новая энергетика

· Транспортные средства на новой энергии (NEV)

· Фотоэлектрическое оборудование

· Системы хранения энергии

Научные исследования и передовое производство

· Университетские лаборатории

· Национальные исследовательские институты

· Платформы для исследований и разработок передовых материалов

IX. Часто задаваемые вопросы (FAQ)

В1: Какую продукцию в первую очередь поставляет VETEK Semiconductor?

А:ВЕТЭК Полупроводник предлагает шесть основных категорий продукции, в том числеПокрытия CVD SiC, покрытия CVD TaC, твердый карбид кремния (Solid SiC), графит высокой чистоты и материалы на основе углерода, кварц и современная керамика, а также полупроводниковые пластины., охватывающий критические полупроводниковые процессы, такие какэпитаксия, травление и рост кристаллов.

Вопрос 2: Какого уровня чистоты могут достичь CVD-SiC-покрытия VETEK Semiconductor?

А:Благодаря нашему процессу глубокой очистки чистота материалов высокой чистоты может контролироваться в кратчайшие сроки.6Н–7Нуровень. Кроме того, постоянство толщины покрытия от партии к партииCVD-покрытия SiCконтролируется внутри±10 мкм, обеспечивая стабильную работу во время длительной работы при высоких температурах.

В3: Поддерживаете ли вы заказы образцов или покупки небольшого количества?

А:Да. Мы принимаемобразцы заказови может обеспечивать поставки штучных или небольших партий в зависимости от типа продукта, что позволяет клиентам проводить проверку оборудования, квалификацию процессов и разработку новых продуктов.

В4: какое у вас стандартное время выполнения заказа?

А:Стандартное время выполнения заказа составляет:

· Стандартные продукты:2–4 недели

· Стандартные индивидуальные продукты:4–6 недель

· Сложные индивидуальные продукты:6–10 недель

Для постоянных клиентов также могут быть созданы программы резервного запаса для дальнейшего повышения стабильности поставок.

В5: Поддерживаете ли вы индивидуальное производство или услуги OEM/ODM?

А:Да. Мы обеспечиваем производство на основе чертежей заказчика, изготовление по предоставленным образцам, обратное проектирование, проектирование нестандартных размеров, рекомендации по замене материалов, оптимизацию решения для покрытия, оптимизацию структуры теплового поля и полные услуги по разработке компонентов теплового поля. Мы поддерживаем продукцию отПлатформы размером от 2 до 8 дюймов, а также более крупные индивидуальные размеры.

Вопрос 6: В каком полупроводниковом оборудовании в основном используется ваша продукция?

А:Наша продукция широко используется вЛПЭ, Айкстрон, Вико, АСМи другие распространенные системы эпитаксии, а такжетравильное оборудование, окислительно-диффузионные печи, печи для выращивания кристаллов и другое оборудование для обработки полупроводников. Они подходят для ответственных производственных процессов, включая:

· Кремниевая эпитаксия

· Эпитаксия карбида кремния

· Эпитаксия GaN

· Светодиодная эпитаксия

· Плазменное травление

· Диффузия

· Окисление

· Отжиг

· Быстрая термическая обработка (RTP)

В7: Как вы обеспечиваете качество продукции и стабильность партии?

А:Компания VETEK Semiconductor создала комплексную систему управления качеством, охватывающую весь производственный процесс:

Проверка сырья → Очистка высокой чистоты → Прецизионная обработка → Нанесение покрытия CVD → Проверка продукта → Окончательная проверка

Каждое изделие проходит многочисленные проверки, в том числе:

· Визуальный осмотр

· Проверка размеров

· Измерение толщины покрытия

· Проверка плоскостности

· Проверка концентричности

· Проверка однородности покрытия

Полные записи отслеживания качества ведутся на протяжении всего производственного процесса.

В8: Какие сертификаты и квалификации имеет VETEK Semiconductor?

А:ВЕТЭК Полупроводник был признан национальным специализированным и сложным предприятием «Маленький гигант». Основатель компании, доктор Хэ Шаолун, был выбран в качестве ведущего специалиста в рамках «Программы десяти тысяч талантов» провинции Чжэцзян. Наша продукция вошла в основные цепочки поставок многочисленных публичных лидеров отрасли, включая Leon Microelectronics, Jiangfeng Electronics, HC Semitek и Zhaochi Co., Ltd.

X. Основные преимущества

· Национальное специализированное и сложное предприятие «Маленький гигант»,входит в число ведущих поставщиков в китайской термической отрасли эпитаксии полупроводников.

· Двойные платформы исследований и разработок:Корпоративный центр исследований и разработок + Инновационный центр термополевых материалов лаборатории Юнцзян.

· Шесть бизнес-подразделений и шесть основных категорий продуктов,обеспечивающий всесторонний охват применения полупроводников в высокотемпературных тепловых полях.

· Полная интеграцияdПроизводственная цепочка:Полная система собственного производства, охватывающаяочистка → прецизионная обработка → покрытие CVD → проверка,обеспечение полного контроля процесса.

· Нам доверяют более 30 клиентов полупроводниковой отрасли,продукция поступает в основные цепочки поставок нескольких ведущих публичных полупроводниковых компаний.

· Поддержка OEM/ODM и индивидуального производства,предоставление гибких решений, адаптированных к требованиям клиентов.

· Образцы заказов и SMAll-серийное производство Aдоступен,помогая клиентам сократить затраты на проверку и ускорить разработку продукта.

· Комплексный контроль качества и полная отслеживаемость продукции,обеспечение долгосрочной стабильности продукта и стабильной производительности.

· Глобальная логистическая сеть и коммуникациякомплексная предпродажная и послепродажная поддержка,предоставление надежного обслуживания клиентам по всему миру.

XI. Заключение

Благодаря постоянным технологическим инновациям,ВЕТЭК Полупроводниксоздала полную экосистему услуг, охватывающуюисследования и разработки, производство и глобальная доставка, сосредоточенный вокруг важнейших процессов производства полупроводников.

Отот материалов высокой чистоты до прецизионных полупроводниковых компонентови изпередовые технологии нанесения покрытий для комплексных решений в области тепловых полей, компания стремится предоставитьвысокопроизводительный, надежныйле и устойчивыйключевые материалы и основные компоненты для глобальногоинтегральная схема, полупроводник третьего поколения, Светодиодное, фотоэлектрическое и передовое производствоотрасли.

Заглядывая вперед,ВЕТЭК Полупроводникбудет продолжать выполнять свои обязательства передqкачествопревосходство и технологические инновации, тесно сотрудничая с клиентами по всему миру, чтобы способствовать развитию полупроводниковых материалов и технологий нового поколения.
