Токоприемник ствола с покрытием SiC
  • Токоприемник ствола с покрытием SiCТокоприемник ствола с покрытием SiC

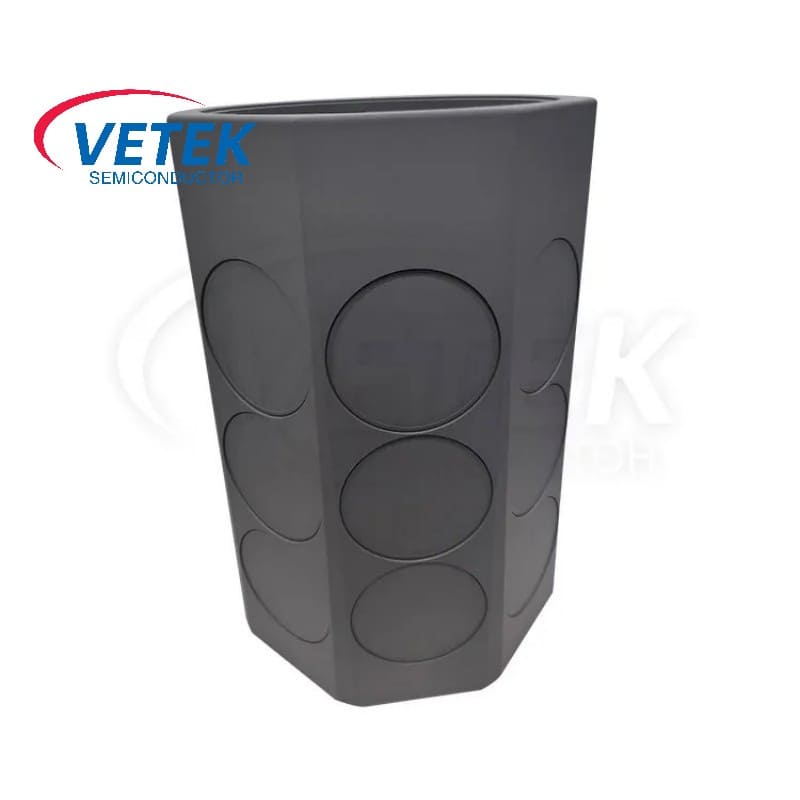

Токоприемник ствола с покрытием SiC

Эпитаксия — это метод, используемый при производстве полупроводниковых устройств для выращивания новых кристаллов на существующем чипе с целью создания нового полупроводникового слоя. VeTek Semiconductor предлагает полный набор компонентных решений для реакционных камер для LPE-эпитаксии кремния, обеспечивающих длительный срок службы, стабильное качество и улучшенные эпитаксиальные характеристики. выход слоя. Наш продукт, такой как ствольный токоприемник с покрытием SiC, получил отзывы клиентов. Мы также предоставляем техническую поддержку для Si Epi, SiC Epi, MOCVD, УФ-светодиодной эпитаксии и многого другого. Не стесняйтесь запрашивать информацию о ценах.

ВеТек Полупроводникявляется ведущим китайским производителем, поставщиком и экспортером покрытий SiC и покрытий TaC. Придерживаясь стремления к идеальному качеству продукции, наши стволовые токоприемники с покрытием SiC остались довольны многими клиентами. Экстремальный дизайн, качественное сырье, высокая производительность и конкурентоспособная цена — это то, чего хочет каждый клиент, и это также то, что мы можем вам предложить. Конечно, также немаловажным является наше безупречное послепродажное обслуживание. Если вы заинтересованы в наших услугах по изготовлению ствольных токоприемников с покрытием SiC, вы можете проконсультироваться с нами сейчас, мы ответим вам вовремя!


Vetek Semiconductor SIC Coated Repector в основном используется для реакторов LPE SI EPI


SiC Coated Barrel Susceptor products

Эпитаксия кремния LPE (жидкофазная эпитаксия) — широко используемый метод эпитаксиального выращивания полупроводников для нанесения тонких слоев монокристаллического кремния на кремниевые подложки. Это метод выращивания в жидкой фазе, основанный на химических реакциях в растворе для достижения роста кристаллов.


Основной принцип LPE-эпитаксии кремния заключается в погружении подложки в раствор, содержащий желаемый материал, контроле температуры и состава раствора, что позволяет материалу в растворе расти в виде слоя монокристаллического кремния. на поверхности подложки. Регулируя условия выращивания и состав раствора во время эпитаксиального роста, можно достичь желаемого качества кристаллов, толщины и концентрации легирования.


SiC Coated Barrel Susceptor Application Scenarios

Силиконовая эпитаксия LPE предлагает несколько характеристик и преимуществ. Во -первых, его можно выполнить при относительно низких температурах, снижая тепловое напряжение и диффузию примесей в материале. Во-вторых, кремниевая эпитаксия LPE обеспечивает высокую однородность и превосходное качество кристаллов, подходящее для производства высокопроизводительных полупроводниковых устройств. Кроме того, технология LPE обеспечивает рост сложных структур, таких как многослойные и гетероструктуры.


В эпитаксии кремния LPE у бочки с покрытием SIC восприимчик является важным эпитаксиальным компонентом. Обычно он используется для удержания и поддержки кремниевых субстратов, необходимых для эпитаксиального роста, обеспечивая при этом температуру и контроль атмосферы. Покрытие SIC повышает высокотемпературную долговечность и химическую стабильность чувствителя, отвечая требованиям эпитаксиального процесса роста. Используя уплотнитель ствола, покрытый SIC, эффективность и согласованность эпитаксиального роста могут быть улучшены, обеспечивая рост высококачественных эпитаксиальных слоев.


Основные физические свойства покрытия CVD SIC

Основные физические свойства покрытия CVD SIC
Свойство Типичное значение
Кристаллическая структура FCC β-фаза поликристаллическая, преимущественно (111) ориентированная
SIC Плотность покрытия 3,21 г/см³
CVD-покрытие SiC Твердость 2500 Vickers Твердость (нагрузка 500 г)
Размер зерна 2 ~ 10 мм
Химическая чистота 99,99995%
Теплоемкость 640 J · кг-1· K-1
Температура сублимации 2700 ℃
Прочность на гибкость 415 МПа RT 4-очка
Модуль молодых 430 GPA 4PT Bend, 1300 ℃
Теплопроводность 300 Вт · м-1· K-1
Тепловое расширение (CTE) 4,5×10-6K-1


КРИСТАЛЛИЧЕСКАЯ СТРУКТУРА ПЛЕНКИ CVD SIC

CVD SIC COATING FILM CRYSTAL STRUCTURE


ВеТек ПолупроводникЦехи по производству ствольных токоприемников с покрытием SiC

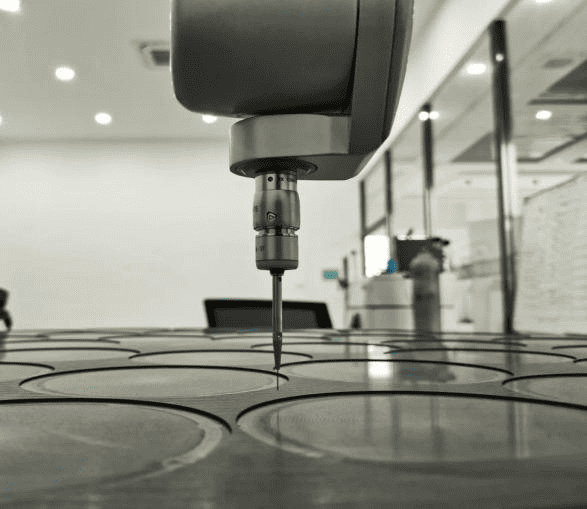

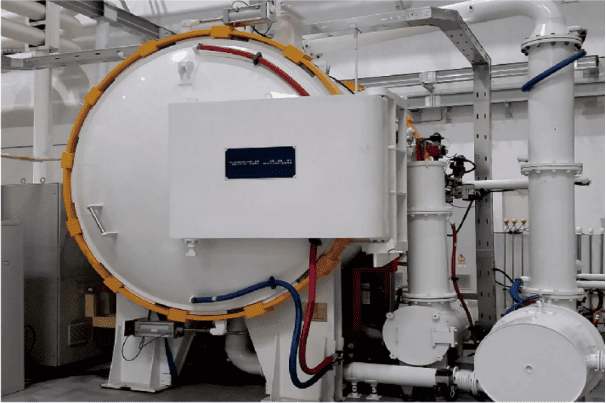

SiC Graphite substrateSiC Coated Barrel Susceptor testSilicon carbide ceramic processingEPI process equipment
