Почему PVT-рост кристаллов карбида кремния (SiC) не может обойтись без покрытий из карбида тантала (TaC)?

В процессе выращивания кристаллов карбида кремния (SiC) методом физического паропереноса (PVT) экстремально высокая температура 2000–2500 °C является «палкой о двух концах»: она стимулирует сублимацию и транспортировку исходных материалов, но также резко усиливает выделение примесей из всех материалов в системе теплового поля, особенно следов металлических элементов, содержащихся в обычных графитовых компонентах с горячей зоной. Как только эти примеси попадут в границу раздела выращивания, они напрямую повредят качество ядра кристалла. Это основная причина, по которой покрытия из карбида тантала (TaC) стали «обязательной опцией», а не «необязательным выбором» для PVT-роста кристаллов.

1. Двойные пути разрушения микропримесей.

Вред, наносимый примесями кристаллам карбида кремния, в основном отражается на двух размерах сердцевины, напрямую влияющих на удобство использования кристалла:

• Примеси легких элементов (азот N, бор Б):В условиях высоких температур они легко проникают в решетку SiC, замещают атомы углерода и образуют донорные энергетические уровни, непосредственно изменяя концентрацию носителей и удельное сопротивление кристалла. Результаты экспериментов показывают, что при каждом увеличении концентрации примеси азота на 1×10¹⁶ см⁻³ удельное сопротивление 4H-SiC n-типа может уменьшаться почти на один порядок, вызывая отклонение конечных электрических параметров устройства от расчетных.
• Примеси металлических элементов (железо Fe, никель Ni):Их атомные радиусы существенно отличаются от атомов кремния и углерода. Попав в решетку, они вызывают локальную деформацию решетки. Эти напряженные области становятся местами зарождения дислокаций базисной плоскости (BPD) и дефектов упаковки (SF), серьезно нарушая структурную целостность и надежность устройства кристалла.



2. Для более наглядного сравнения воздействие двух типов примесей суммировано следующим образом:

3. Тройной механизм защиты покрытий из карбида тантала.

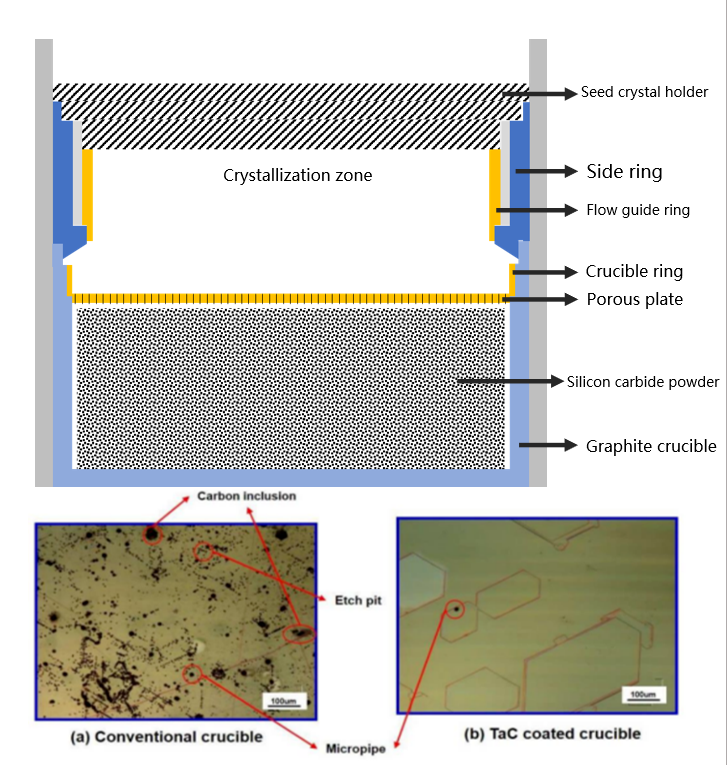

Чтобы блокировать загрязнение примесями в его источнике, нанесение покрытия из карбида тантала (TaC) на поверхность графитовых компонентов горячей зоны методом химического осаждения из паровой фазы (CVD) является проверенным и эффективным техническим решением. Его основные функции связаны с «противодействием загрязнению»:

Высокая химическая стабильность:Не вступает в значительные реакции с парами кремния в условиях высоких температур PVT, избегая саморазложения или образования новых примесей.

Низкая проницаемость:Плотная микроструктура образует физический барьер, эффективно блокируя диффузию примесей наружу из графитовой подложки.

Внутренняя высокая чистота:Покрытие остается стабильным при высоких температурах и имеет низкое давление пара, что гарантирует, что оно не станет новым источником загрязнения.

4. Требования к чистоте ядра для покрытия

Эффективность решения полностью зависит от исключительной чистоты самого покрытия, которую можно точно проверить с помощью масс-спектрометрии тлеющего разряда (GDMS):

5. Результаты практического применения

После применения высококачественных покрытий из карбида тантала можно наблюдать явные улучшения как на этапах выращивания кристаллов карбида кремния, так и на этапах производства устройств:

Улучшение качества кристаллов:Плотность базальных плоских дислокаций (BPD) обычно снижается более чем на 30%, а однородность удельного сопротивления пластины улучшается.

Повышенная надежность устройства:Силовые устройства, такие как SiC MOSFET, изготовленные на подложках высокой чистоты, демонстрируют улучшенную стабильность напряжения пробоя и снижение частоты ранних отказов.

Благодаря высокой чистоте и стабильным химическим и физическим свойствам покрытия из карбида тантала создают надежный барьер чистоты для кристаллов карбида кремния, выращенных методом PVT. Они преобразуют компоненты горячей зоны — потенциальный источник выбросов примесей — в контролируемые инертные границы, служащие ключевой основополагающей технологией для обеспечения качества материала ядра кристалла и поддержки массового производства высокопроизводительных устройств из карбида кремния.

В следующей статье мы рассмотрим, как покрытия из карбида тантала дополнительно оптимизируют тепловое поле и улучшают качество роста кристаллов с термодинамической точки зрения. Если вы хотите узнать больше о полном процессе проверки чистоты покрытия, подробную техническую документацию можно получить на нашем официальном сайте.
