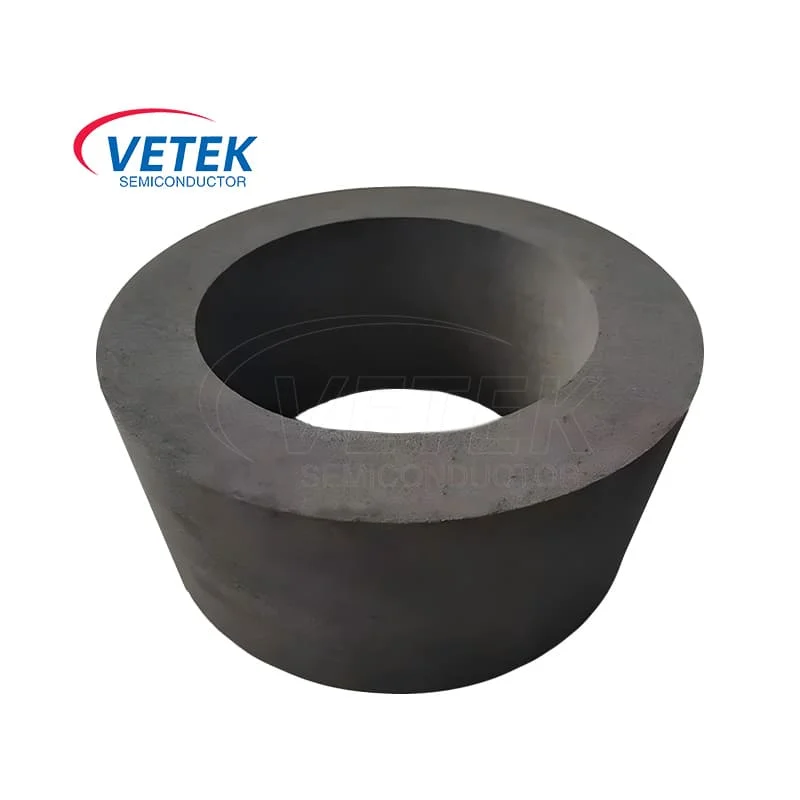

Рост кристалля SIC Пористый графит
  • Рост кристалля SIC Пористый графитРост кристалля SIC Пористый графит

Рост кристалля SIC Пористый графит

Являясь ведущим китайским производителем пористого графита для выращивания кристаллов SiC, компания VeTek Semiconductor уже много лет специализируется на различных продуктах из пористого графита, таких как тигли из пористого графита, инвестиции и исследования и разработки компании из пористого графита высокой чистоты. Наши продукты из пористого графита завоевали высокую оценку европейских и Американские клиенты. Ждем вашего контакта.

Пористый графит для выращивания кристаллов SiC представляет собой материал, изготовленный из пористого графита с хорошо контролируемой структурой пор. При обработке полупроводников он демонстрирует отличную теплопроводность, высокую термостойкость и химическую стабильность, поэтому он широко используется в физическом осаждении из паровой фазы, химическом осаждении из паровой фазы и других процессах, значительно повышая эффективность производственного процесса и качество продукции, становясь оптимизированным полупроводником. Материалы, имеющие решающее значение для производительности производственного оборудования.

В процессе PVD пористый графит SiC для выращивания кристаллов обычно используется в качестве подложки или приспособления. Его функция — поддерживать пластину или другие подложки и обеспечивать стабильность материала в процессе осаждения. Теплопроводность пористого графита обычно составляет от 80 Вт/м·К до 120 Вт/м·К, что позволяет пористому графиту проводить тепло быстро и равномерно, избегая локального перегрева, тем самым предотвращая неравномерное осаждение тонких пленок, что значительно повышает эффективность процесса. .

Кроме того, типичный диапазон пористого роста кристалля SIC пористого графита составляет 20% ~ 40%. Эта характеристика может помочь рассеять поток газа в вакуумной камере и не допустить, чтобы поток газа не влиял на однородность слоя пленки во время процесса осаждения.

В процессе CVD пористая структура пористого графита роста кристаллов SIC обеспечивает идеальный путь для равномерного распределения газов. Реактивный газ осаждается на поверхности субстрата через газофазную химическую реакцию с образованием тонкой пленки. Этот процесс требует точного контроля потока и распределения реактивного газа. Пористость пористого графита 20% ~ 40% может эффективно направлять газ и равномерно распределять его на поверхности субстрата, улучшая однородность и согласованность нанесенного пленки.

Пористый графит обычно используется в качестве пробирки для печи, носителей субстрата или материалов маски в оборудовании CVD, особенно в полупроводниковых процессах, которые требуют высоких материалов чистоты и имеют чрезвычайно высокие требования для загрязнения частицами. В то же время процесс сердечно -сосудистых заболеваний обычно включает высокие температуры, а пористый графит может поддерживать свою физическую и химическую стабильность при температурах до 2500 ° C, что делает его незаменимым материалом в процессе CVD.

Несмотря на свою пористую структуру, пористовый графит SIC -кристаллов по -прежнему имеет прочность на сжатие 50 МПа, что достаточно для обработки механического напряжения, создаваемого во время производства полупроводников.

Являясь лидером в производстве продукции из пористого графита в полупроводниковой промышленности Китая, компания Veteksemi всегда поддерживала услуги по настройке продукции и приемлемые цены на продукцию. Независимо от ваших конкретных требований, мы подберем лучшее решение для вашего пористого графита и будем рады вашей консультации в любое время.


Основные физические свойства роста кристалля SIC Пористый графит:

Типичные физические свойства пористого графита
лт Параметр
Объемная плотность 0,89 г/см2
Прочность на сжатие 8,27 МПа
Прочность на изгиб 8,27 МПа
Предел прочности 1,72 МПа
Удельное сопротивление 130 Ом-INX10-5
Пористость 50%
Средний размер пор 70um
Теплопроводность 12Вт/М*К


Vetek Semiconductor SIC Crystal Growt Porous Graphite Products Shops:

VeTek Semiconductor Production Shop


Обзор производственной цепочки эпитаксии полупроводниковых чипов:

Overview of the semiconductor chip epitaxy industry chain
