Карбид кремния (sic)является важным высококачественным точным полупроводниковым материалом. Из-за хорошей высокотемпературной устойчивости, коррозионной стойкости, износостойкости, высокотемпературных механических свойств, устойчивости к окислению и других характеристик, он обладает широкими перспективами применения в высокотехнологичных областях, таких как полупроводники, ядерная энергия, национальная оборона и космическая технология.


Пока что более 200SIC кристаллические структурыбыли подтверждены, основными типами являются шестиугольные (2H-SIC, 4H-SIC, 6H-SIC) и Cubic 3C-SIC. Среди них эквиационные структурные характеристики 3C-SIC определяют, что этот тип порошка обладает лучшей естественной сферичностью и плотными характеристиками укладки, чем α-SIC, поэтому он обладает лучшей производительностью в точной шлифовании, керамических продуктах и ​​других полях. В настоящее время различные причины привели к отказу от превосходных производительности новых материалов 3C-SIC для достижения крупномасштабных промышленных применений.


Среди многих политипов SIC 3C-SIC является единственным кубическим политипом, также известным как β-SIC. В этой кристаллической структуре атомы Si и C существуют в решетке в соотношении один к одному, и каждый атом окружен четырьмя гетерогенными атомами, образуя тетраэдрическую структурную единицу с сильными ковалентными связями. Структурная особенность 3C-SIC состоит в том, что диатомные слои Si-C многократно расположены в порядке ABC-ABC-…, и каждая единичная ячейка содержит три такого диатомного слоя, которые называются представлением C3; Кристаллическая структура 3C-SIC показана на рисунке ниже:




Crystal Structure and Application Fields of 3C SiC















В настоящее время кремний (SI) является наиболее часто используемым полупроводниковым материалом для силовых устройств. Однако из-за производительности Si, силиконовые электростанции на основе кремния ограничены. По сравнению с 4H-SIC и 6H-SIC, 3C-SIC имеет самую высокую теоретическую температуру в комнатной температуре (1000 см · В.-1· С-1) и имеет больше преимуществ в приложениях устройств MOS. В то же время, 3C-SIC также обладает отличными свойствами, такими как высокое напряжение разбивки, хорошая теплопроводность, высокая твердость, широкая полосатая полоса, высокая температурная сопротивление и сопротивление радиации.

Таким образом, он обладает большим потенциалом в электронике, оптоэлектронике, датчиках и приложениях в экстремальных условиях, способствуя развитию и инновациям связанных технологий и демонстрирует широкий потенциал применения во многих областях:


Во-первых: особенно в средах высокого напряжения, высокой частоты и высокой температуры, высокое напряжение расщепления и высокая мобильность электронов 3C-SIC делают его идеальным выбором для производственных силовых устройств, таких как MOSFET.

Во-вторых: применение 3C-SIC в наноэлектронике и микроэлектромеханических системах (MEMS) получает выгоду от его совместимости с кремниевой технологией, что позволяет производить наноразмерные структуры, такие как наноэлектроника и наноэлектромеханические устройства.

Третий: в качестве широкополосного полупроводникового материала 3C-SIC подходит для изготовления синих светодиодов (светодиодов). Его применение в освещении, технологии дисплея и лазеров привлекло внимание благодаря своей высокой яркой эффективности и легкой допинге [9].         В-четвертых: в то же время, 3C-SIC используется для производства чувствительных к положению детекторов, особенно детекторов, чувствительных к положению лазерной точки на основе бокового фотоэлектрического эффекта, которые показывают высокую чувствительность в условиях нулевого смещения и подходят для точного позиционирования.


Метод подготовки гетероэпитаксии 3C SIC


Основные методы роста гетеоэпитаксиального гетеоэпитаксиального 3C-SIC включают химическое осаждение пара (CVD), эпитаксию сублимации (SE), эпитаксию жидкой фазы (LPE), эпитаксию молекулярного луча (MBE), магнетронная распыление и т. Д. Стоат для привилегированного метода, который может приспособленность, которая может адаптируемость, которая может адаптируемость, которая может адаптируемость, которая может адаптируемость, которая может адаптируемость (такая температура, что, как температура, то, что, так же, температура, температура, температура, температура, температура, температура, которая может адаптируемость, то, что, так же, температура, температура, то, что, так же, температура, температура, которая может адаптировать. Оптимизируйте качество эпитаксиального слоя).

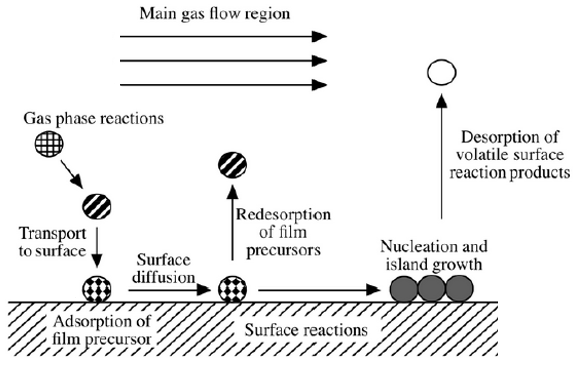

the schematic diagram of CVD

Химическое осаждение паров (ССЗ). Составной газ, содержащий элементы Si и C, передают в реакционную камеру, нагревают и разлагаются при высокой температуре, а атомы Si и атомы C осаждаются на подложке Si или 6H-SIC, 15R-SIC, 4H-SIC-подложк. Температура этой реакции обычно составляет от 1300 до 1500 ℃. Обычными источниками Si являются SIH4, TCS, MTS и т. Д., А источниками C являются в основном C2H4, C3H8 и т. Д., А H2 используется в качестве газа -носителя.


Процесс роста в основном включает в себя следующие шаги:

1. Источник реакции газовой фазы транспортируется в основном потоке газа в направлении зоны осаждения.

2. Реакция газовой фазы возникает в пограничном слое, чтобы генерировать тонкие пленки и побочные продукты.

3. Процесс осадков, адсорбции и растрескивания предшественника.

4. Адсорбированные атомы мигрируют и восстанавливают на поверхности субстрата.

5. Адсорбированные атомы зародывают и растут на поверхности субстрата.

6. Массовый перенос отхода газа после реакции в основную зону потока газа и выводится из реакционной камеры.



Ожидается, что благодаря непрерывному технологическому прогрессу и углубленному механизму исследования, гетероэпитаксиальная технология 3C-SIC, будет играть более важную роль в полупроводниковой промышленности и способствует разработке высокоэффективных электронных устройств. Например, быстрый рост высококачественной толстой пленки 3C-SIC является ключом к удовлетворению потребностей высоковольтных устройств. Необходимы дальнейшие исследования, чтобы преодолеть баланс между темпами роста и материальной единообразием; В сочетании с применением 3C-SIC в гетерогенных структурах, таких как SIC/GAN, изучите его потенциальные приложения в новых устройствах, таких как электроника, оптоэлектронная интеграция и квантовая обработка информации.


Сделки полупроводник предоставляет 3CSIC Catingна разных продуктах, таких как графит с высокой чистотой и карбид с высокой чистотой. С более чем 20 -летним опытом в области исследований и разработок, наша компания выбирает высоко соответствующие материалы, такие какЕсли приемник EPI, Таким образом, эпитаксиальный Гробовщик, Gan On Si Epi Repector и т. Д., Которые играют важную роль в процессе производства эпитаксиального слоя.


Если у вас есть какие -либо запросы или вам нужны дополнительные данные, пожалуйста, не стесняйтесь связаться с нами.
