Кольцо с карбидом с карбином тантала
  • Кольцо с карбидом с карбином танталаКольцо с карбидом с карбином тантала

Кольцо с карбидом с карбином тантала

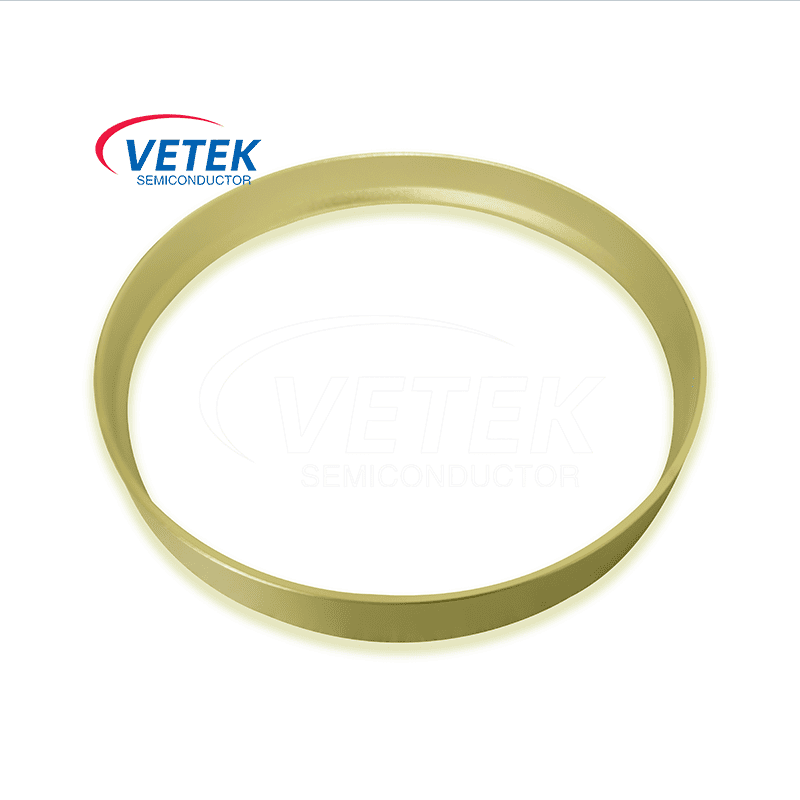

Как ведущий китайский поставщик кольцевых кольцевых кольцевых поставщиков TAC, Vetek полупроводник Tantalum Carbide Puder Dired Dired Cring является важным компонентом, используемым для руководства и оптимизации потока реактивных газов в методе Pvt (физический транспорт пара). Он способствует равномерному отложению монокристаллов SIC в зоне роста путем регулировки распределения и скорости потока газа. Vetek Semiconductor является ведущим производителем и поставщиком TAC Guide Guide Rings в Китае и даже в мире, и мы с нетерпением ждем вашей консультации.

Рост кристаллов полупроводникового карбида кремния (SiC) третьего поколения требует высоких температур (2000-2200°C) и происходит в небольших камерах со сложной атмосферой, содержащей компоненты паров Si, C, SiC. Летучие вещества и частицы графита при высоких температурах могут влиять на качество кристаллов, приводя к таким дефектам, как углеродные включения. В то время как графитовые тигли с покрытием SiC обычно используются при эпитаксиальном выращивании, при гомоэпитаксии карбида кремния при температуре около 1600 ° C SiC может претерпевать фазовые переходы, теряя свои защитные свойства по сравнению с графитом. Для смягчения этих проблем эффективным является покрытие из карбида тантала. Карбид тантала с высокой температурой плавления (3880°C) является единственным материалом, сохраняющим хорошие механические свойства при температуре выше 3000°C, обеспечивающим превосходную химическую стойкость при высоких температурах, стойкость к эрозионному окислению и превосходные механические свойства при высоких температурах.


В процессе роста кристаллов SiC основным методом получения монокристалла SiC является метод PVT. В условиях низкого давления и высокой температуры порошок карбида кремния с более крупным размером частиц (> 200 мкм) разлагается и сублимируется на различные газофазные вещества, которые под действием температурного градиента переносятся к затравочному кристаллу с более низкой температурой, реагируют и осаждаются, и рекристаллизуются в монокристалл карбида кремния. В этом процессе направляющее кольцо с покрытием из карбида тантала играет важную роль, обеспечивая стабильность и однородность потока газа между областью источника и зоной роста, тем самым улучшая качество роста кристаллов и уменьшая влияние неравномерного потока воздуха.

Роль направляющего кольца с покрытием из карбида тантала в выращивании монокристаллов SiC методом PVT

●  Направление и распределение воздушного потока.

Основная функция направляющего кольца с покрытием TaC — контролировать поток исходного газа и обеспечивать равномерное распределение потока газа по всей зоне роста. Оптимизируя путь воздушного потока, он может способствовать более равномерному осаждению газа в зоне роста, тем самым обеспечивая более равномерный рост монокристалла SiC и уменьшая дефекты, вызванные неравномерным потоком воздуха. Равномерность потока газа является критическим фактором для кристальное качество.

Schematic diagram of SiC single crystal growth


●  Контроль температурного градиента.

В процессе роста монокристалля SIC градиент температуры очень критичен. Кольцо для покрытия TAC может помочь регулировать поток газа в области источника и площади роста, косвенно влияя на распределение температуры. Стабильный воздушный поток помогает однородности поля температуры, тем самым улучшая качество кристалла.


●  Повысить эффективность транспортировки газа.

Поскольку рост монокристаллов SiC требует точного контроля испарения и осаждения исходного материала, конструкция направляющего кольца с покрытием TaC может оптимизировать эффективность газопередачи, позволяя газу исходного материала более эффективно течь в область роста, улучшая процесс роста. скорость и качество монокристалла.


Направляемое кольцо с карбидом с карбидом Vetek Semiconductor состоит из высококачественного графита и покрытия TAC. Он имеет длительный срок службы с сильной коррозионной стойкостью, сильной устойчивостью к окислению и сильной механической прочностью. Техническая команда Vetek Semiconductor может помочь вам достичь наиболее эффективного технического решения. Независимо от того, каковы вам потребности, Vetek Semiconductor может предоставить соответствующие индивидуальные продукты и с нетерпением ждать вашего запроса.



Физические свойства покрытия TaC


Физические свойства покрытия TaC
Плотность
14,3 (г/см³)
Конкретная излучательная способность
0.3
Коэффициент термического расширения
6.3*10-6
Твердость (ГК)
2000 Гонконг
Сопротивление
1×10-5 Ом*см
Термическая стабильность
<2500 ℃
Изменения размера графика
-10~-20ум
Толщина покрытия
≥20 ч. Типичное значение (35 мкл ± 10 м)
Теплопроводность
9-22 (W/M · K)

Магазины продукции направляющих колец с покрытием из карбида тантала VeTek Semiconductor

SiC Coating substrateTaC coated guide ring testSilicon carbide ceramic processingSemiconductor process equipment
