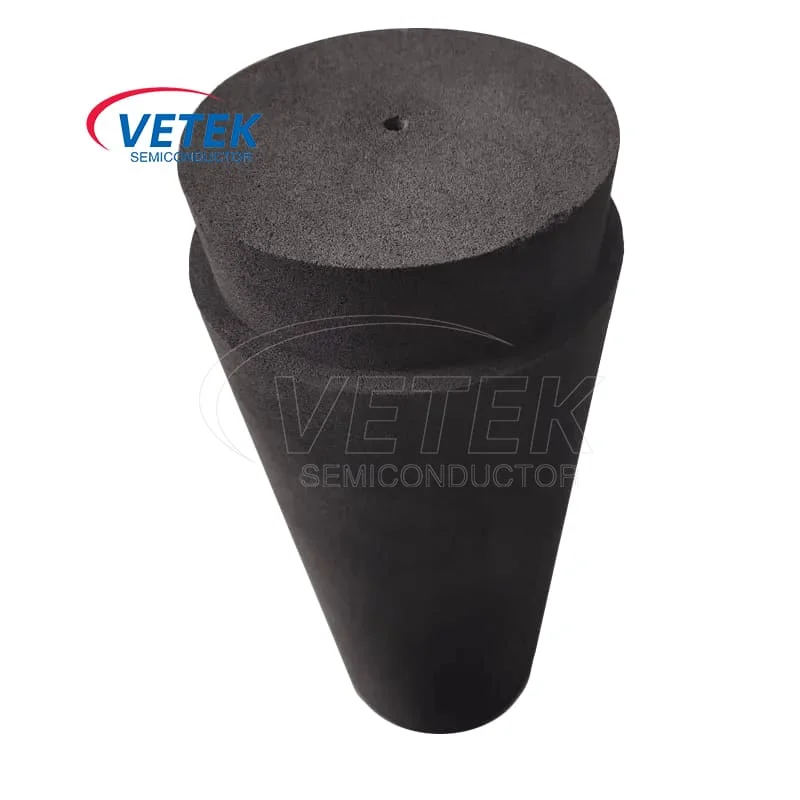

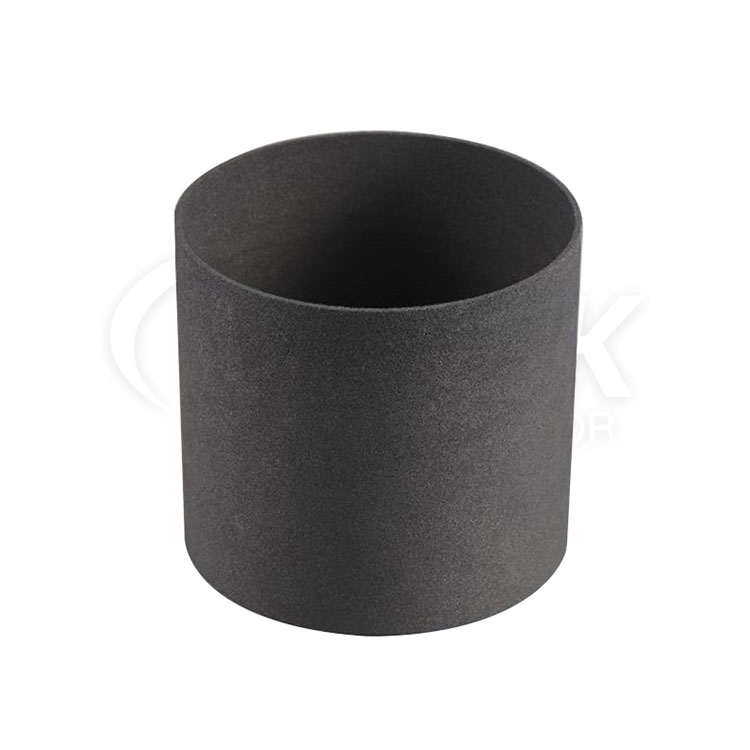

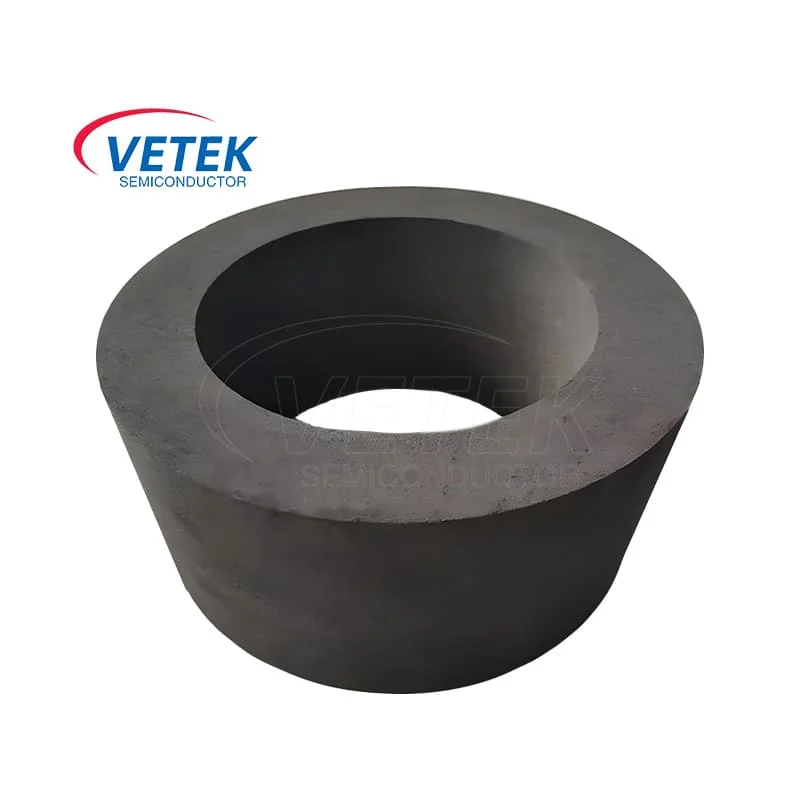

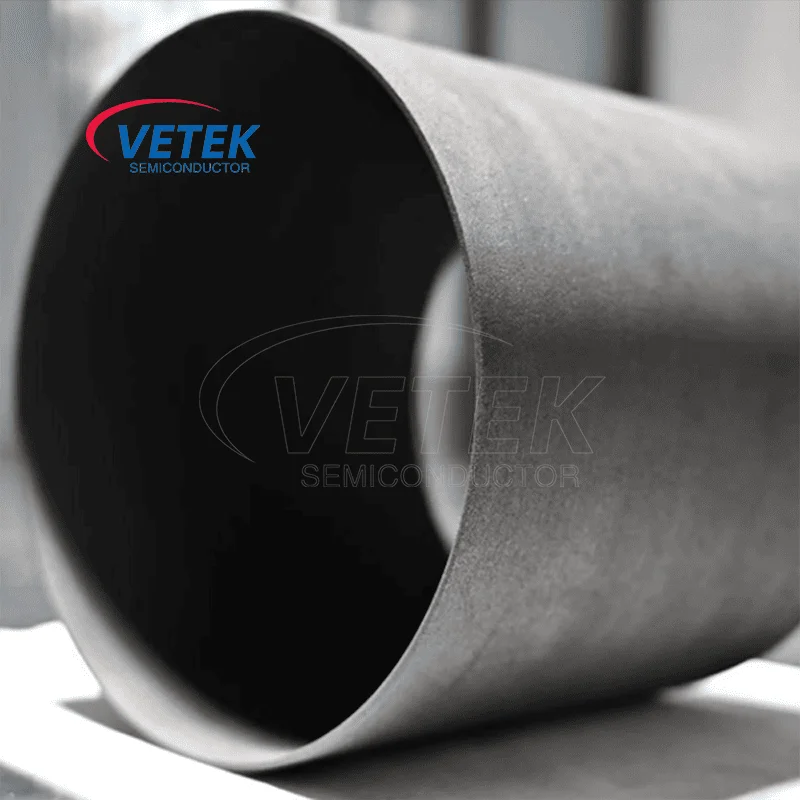

Пористый графит

В качестве основного расходного материала в процессе производства полупроводников пористый графит играет незаменимую роль в множественных звенах, таких как рост кристаллов, легирование и отжиг. Как профессиональный производитель пористого графита, Vetek Semiconductor стремится предоставлять высококачественные пористые графитовые продукты по конкурентоспособным ценам, приветствуйте ваш дальнейший запрос.

На рынке графитовых лоток с карбином из карбида в Китае, полупроводник пористого графитового компонента Vetek, является ключевым расходным материалом в процессе производства полупроводников, и его производительность напрямую влияет на качество и надежность полупроводниковых устройств. Это незаменимый продукт в процессе производства полупроводников. Добро пожаловать на дальнейшие консультации.


Это полупроводник Пористые графитовые деталиСыграйте незаменимую роль в обработке полупроводников следующим образом:


● Высокотемпературный контейнер плавления: Высокая точка плавления пористого графита позволяет ему противостоять высокотемпературному процессу плавления полупроводниковых материалов, в то время как пористая структура эффективно ингибирует генерацию пузырьков и обеспечивает высокую чистоту расплава.


● Способность защиты от атмосферы: Пористый графит может обеспечить относительно стабильную инертную атмосферу, уменьшить контакт между расплавом и внешней средой и избегать окисления и загрязнения.


● Среда теплопередачи: Превосходная теплопроводность пористого графита обеспечивает равномерное распределение температуры расплава и способствует однородному росту кристаллов.


● Поддержка и фиксация: Graphite Crucible обеспечивает стабильную поддержку расплава, чтобы предотвратить его деформацию.


● Канал диффузии газа: Структура пористого графита обеспечивает диффузионный канал для газа, генерируемого в расплаве, что помогает снизить давление газа и избежать кристаллических дефектов.


Что еще более важно, полупроводник Vetek имеет абсолютную лидирующую позицию на рынке графитовых убытков в Китае и рынке графита TAC, покрытого TAC, графитовым рынком.Как профессиональный производительпористыйГрафит тигб, Пористый графитиTAC Cotating Plate iN China, Vetek Semiconductor всегда настаивает на предоставлении индивидуальных услуг продуктов и стремится предоставить отрасли ведущие технологии и решения для продуктов. Мы искренне с нетерпением ждем вашей консультации.


Пористый графитфизические свойства:

Типичные физические свойства пористого графита
LTEM
Параметр
Объемная плотность
0,89 г/см2
Прочность на сжатие
8,27 МПа
Изгибающая сила
8,27 МПа
Предел прочности
1,72 МПа
Specific resistance
130 Ом-INX10-5
Графитовая пористость
50%
Средний размер пор
70um
Теплопроводность
12 Вт/м*k

Vetek Semiconductor Porous Graphite Products Shops:

VeTek Semiconductor Porous Graphite production shops

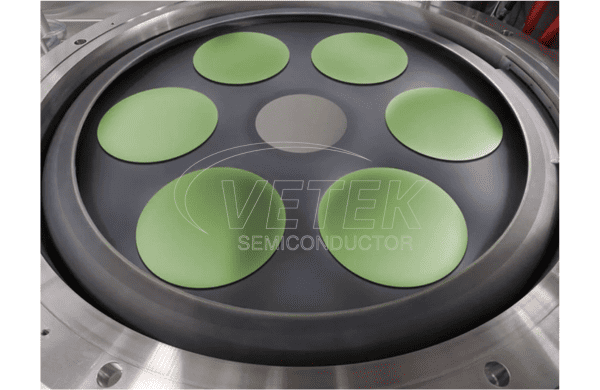

Обзор цепочки отрасли эпитаксии в полупроводнике.

the semiconductor chip epitaxy industry chain
