Трехлетальный графит

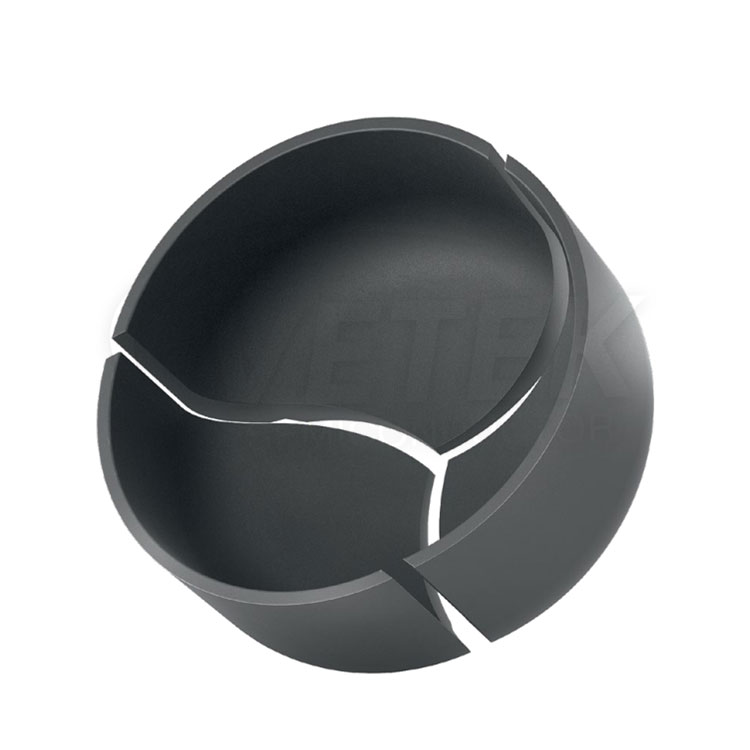

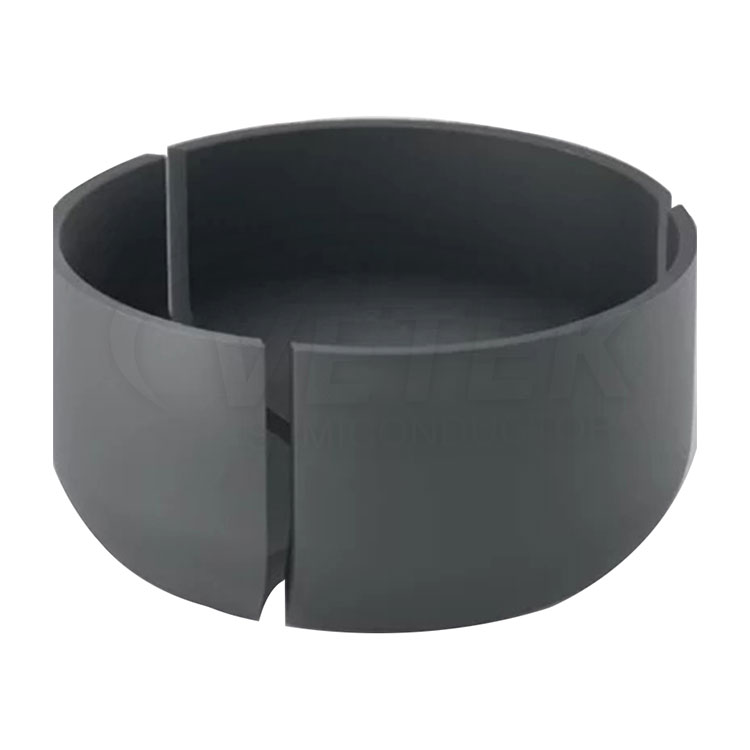

Трехлетный графитный графитный тиг Vetek Semiconductor изготовлен из графитового материала с высокой чистотой, обрабатываемым поверхностным пиролитическим углеродным покрытием, которое используется для вытягивания мельсталлического теплового поля. По сравнению с традиционным тиглем, структура конструкции с тремя лоботами более удобна для установки и разбора, повышения эффективности работы, а примеси ниже 5 частей на час могут соответствовать применению полупроводниковой и фотоэлектрической промышленности.

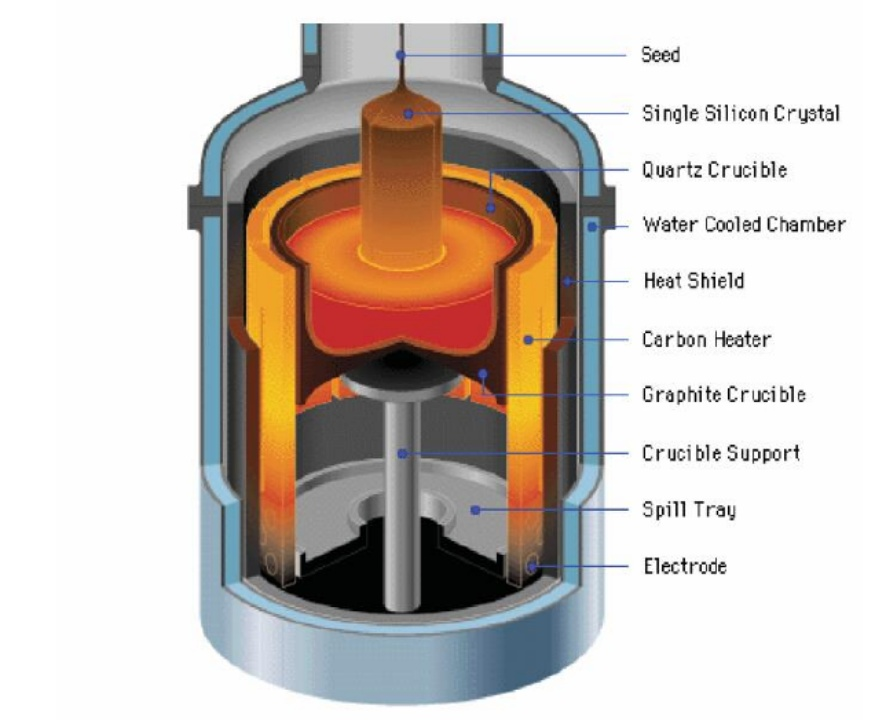

Трехлетный графитный графитный тиг Vetek Semiconductor, предназначенный для процесса роста монокристаллического кремния с помощью метода CZ, трехлетняя структура графитовой графит изготовлен из изостатического графитового материала высокой чистоты. Благодаря инновационной трехлетней структуре традиционный интегрированный тиран может эффективно решать трудности разборки, концентрацию теплового напряжения и другие болевые точки отрасли, и широко используется в фотоэлектрических кремниевых пластинах, полупроводниковых пластинах и других высококачественных производственных полях.


Основной процесс


1. Технология обработки графитов с ультра-определением

Чистота материала: использование изостатического нажатого графитового субстрата с содержанием золы <5PPM, если это необходимо, и, как правило, < 10PLM для обеспечения нулевого загрязнения в процессе плавления кремния

Структурное укрепление: после графита при 2200 ℃ прочность на изгиб составляет ≥45 МПа, а коэффициент термического расширения составляет ≤4,6 × 10⁻⁶/℃

Обработка поверхности: 10-15 мкм пиролитическое углеродное покрытие осаждается процессом сердечно-сосудистых заболеваний для повышения устойчивости к окислению (потеря веса <1,5%/100H@1600℃).


2. Инновационный дизайн трехлетних структур

Модульная сборка: 120 ° Структура трехлеба, установка и эффективность разборки увеличились на 300%

Конструкция высвобождения напряжений: разделенная структура эффективно рассеивает напряжение термического расширения и продлевает срок службы более чем на 200 циклов

Точность соответствия: зазор между клапанами составляет <0,1 мм, а высокотемпература керамического клея обеспечивает нулевую утечку в процессе таяния кремния


3. Индивидуальные услуги обработки

Поддержка φ16 "-φ40" Постоянная настройка, контроль толерантности к толщине стенки ± 0,5 мм

Структура плотности градиента 1,83 г/см сегодня может быть выбрана для оптимизации распределения теплового поля

Обеспечить процессы с добавленной стоимостью, такие как композитное покрытие с нитридом бора и укрепление края металлов Rhenium


Типичный сценарий приложения


Фотоэлектрическая промышленность

Монокристаллический кремниевый стержень непрерывный рисунок: подходит для производства кремниевых пластов больших размеров, поддержка ≥500 кг.

N-тип батарея Topcon: ультра-низкая примеси гарантирует жизнь меньшинства> 2 мс.

Обновление теплового поля: совместимо с основными моделями монокристаллической печи (PVI, Ferrotec и т. Д.)


Полупроводниковое производство

8-12 дюйма полупроводникового уровня монокристаллического роста кремния: соответствовать полученным требованиям к чистоте класса-10

Специальные легированные кристаллы: точный контроль бора/фосфора.

Полупроводник третьего поколения: совместимый процесс приготовления монокристаллов SIC

Сфера научных исследований

Исследования и разработки ультратонких кремниевых пластин для космических солнечных элементов

Тест на рост новых кристаллических материалов (германия, арсенид галлия)

Исследование ограниченного параметра (3000 ℃ Эксперимент по ультра высокой температуре) эксперимент)


Система обеспечения качества


ISO 9001/14001 Сертификация двойной системы

Предоставьте отчет о тестировании материалов для клиентов (анализ композиции XRD, микроструктура SEM)

Система прослеживаемости всего процесса (лазерная маркировка + хранение блокчейна)





Параметр продукта трехлетального графита

Физические свойства изостатического графита
Свойство Единица Типичное значение
Объемная плотность G/CM³ 1.83
Твердость HSD 58
Электрическое удельное сопротивление μОМ.m 10
Прочность на гибкость МПА 47
Прочность на сжатие МПА 103
Предел прочности МПА 31
Модуль Янга Средний балл 11.8
Тепловое расширение (CTE) 10-6K-1 4.6
Теплопроводность W · m-1· K-1 130
Средний размер зерна мкм 8-10
Пористость % 10
Содержание золы ppm ≤10 (после очищенного)


Сравните производственный магазин полупроводников :

VeTek Semiconductor Production Shop


Обзор цепочки отрасли эпитаксии в полупроводнике:

Overview of the semiconductor chip epitaxy industry chain


Горячие Теги: Трехлетальный графит
