Подъемный штифт пластины
  • Подъемный штифт пластиныПодъемный штифт пластины

Подъемный штифт пластины

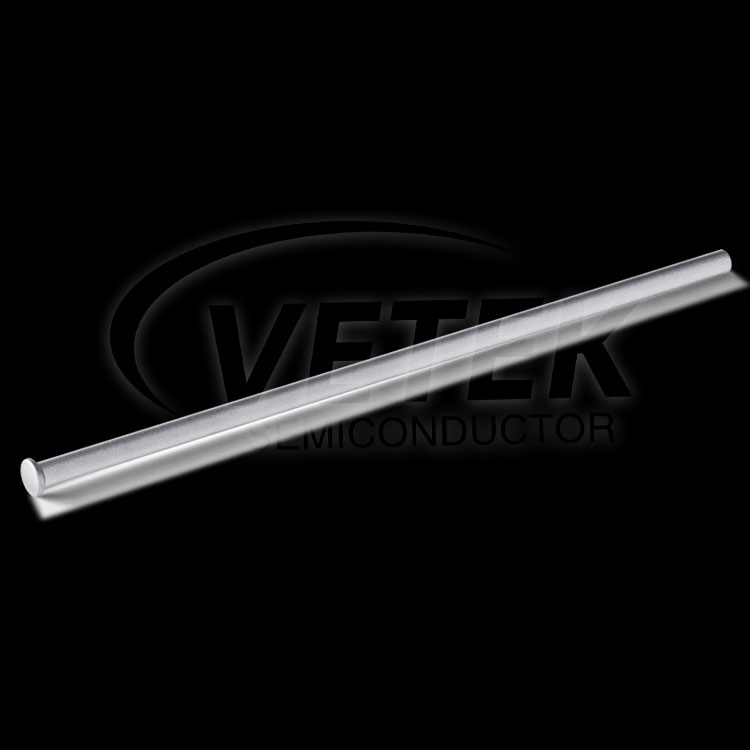

VeTek Semiconductor — ведущий производитель и новатор EPI Wafer Lift Pin в Китае. Мы уже много лет специализируемся на нанесении SiC-покрытий на поверхность графита. Мы предлагаем подъемный штифт EPI Wafer для процесса Epi. Благодаря высокому качеству и конкурентоспособной цене, мы приглашаем вас посетить наш завод в Китае.

VeTek Semiconductor предлагаетSIC CatingиПокрытие TACМатериал по конкурентоспособной цене и высокому качеству, добро пожаловать к нам.


Подъемник пластины VeTek Semiconductor EPI — это ключевое устройство, специально разработанное для производства полупроводников. Он используется для подъема и транспортировки пластин, обеспечивая их безопасность и стабильность во время производства. Мы предоставляем подъемный штифт для пластин с покрытием из карбида кремния, наконечник наконечника, кольцо предварительного нагрева для процесса EPI.


Наши выводы Epi Pafer Lift предлагают следующие функции и преимущества:

● Высокая точность и стабильность.: EPI Pafer Lift Pins используют расширенные процессы и материалы, чтобы обеспечить высокую точность и стабильность при подъеме и обработке пластин. Он может точно позиционировать и исправлять пластины, избегая отклонений и повреждения пластин во время производства.

● Безопасность и надежность: Наши штифты для подъема пластин EPI изготовлены из высокопрочных материалов, что обеспечивает превосходную долговечность и надежность. Он способен выдерживать вес и давление, гарантируя, что пластина не будет повреждена или случайно уронена во время обращения.

● Автоматизация и эффективность: Полупроводниковые выводы Epi Pafer Pafer Pins разработаны для автономного управления и беспрепятственной интеграции с производственным оборудованием для полупроводников. Он может быстро и точно перемещать пластины, повышая эффективность производства и снижая необходимость в ручных операциях.

● Совместимость и применимость: Подъемные штифты EPI подходят для пластин широкого спектра размеров и типов, включая пластины разных диаметров и материалов. Он может быть совместим с различным оборудованием и процессами производства полупроводников и подходит для различных производственных сред.

● Высокое качество и надежная поддержка: Мы стремимся предоставлять высококачественную и надежную продукцию, а также предоставлять нашим клиентам всестороннюю поддержку и обслуживание. Наши штифты для подъема пластин проходят строгий контроль качества и тестирование, чтобы гарантировать их производительность и долговечность.

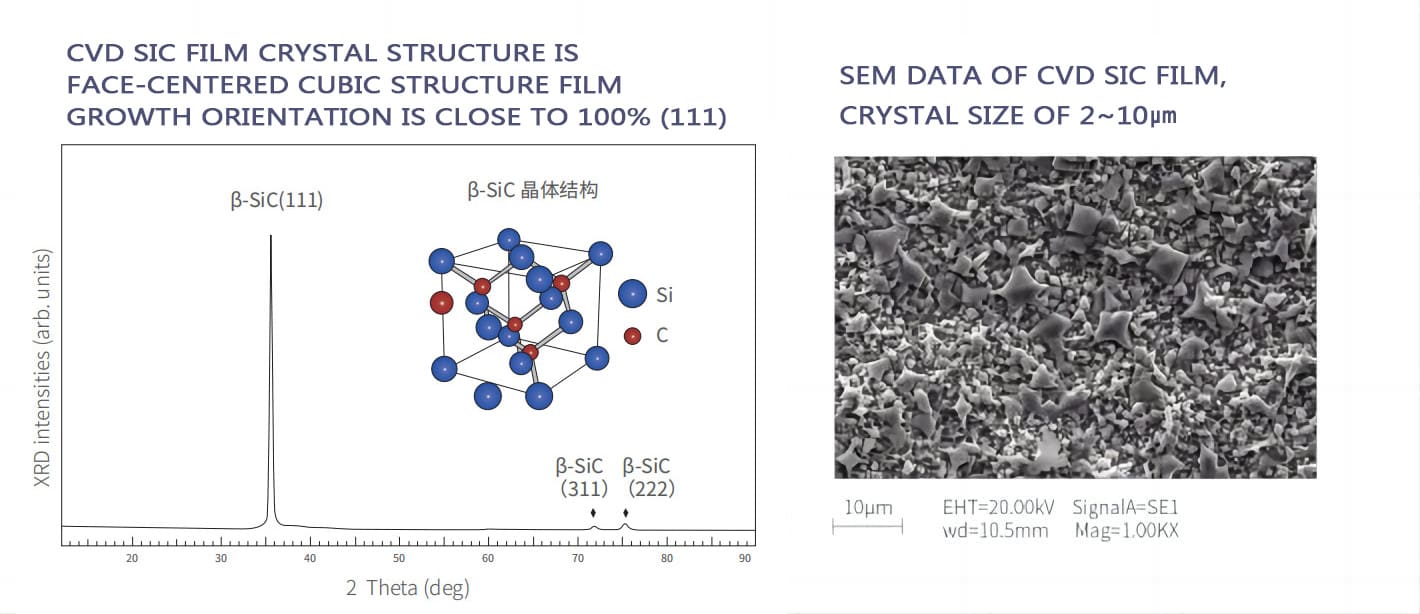

ДАННЫЕ SEM ПЛЕНКИ CVD SIC:

SEM DATA OF CVD SIC FILM

Основные физические свойства покрытия CVD SiC:

Основные физические свойстваCVD-покрытие SiC
Свойство Типичное значение
Кристаллическая структура FCC β -фазовый поликристаллический, в основном (111) ориентированный
CVD-покрытие SiC Плотность 3.21 г/см=
Покрытие SiC Твердость 2500 Vickers Твердость (нагрузка 500 г)
Размер зерна 2 ~ 10 мм
Химическая чистота 99,99995%
Теплоемкость 640 Дж·кг-1·К-1
Температура сублимации 2700 ℃
изгибная прочность 415 МПа РТ 4-точечный
Модуль Юнга Изгиб 430 ГПа, 4 точки, 1300 ℃
Теплопроводность 300 Вт·м-1·К-1
Тепловое расширение (КТР) 4,5 × 10-6K-1


Это полупроводник PAFE LIFT PIN -кодПроизводственный магазин

SiC Graphite substrateWafer Lift Pin testSilicon carbide ceramic processingEPI process equipment

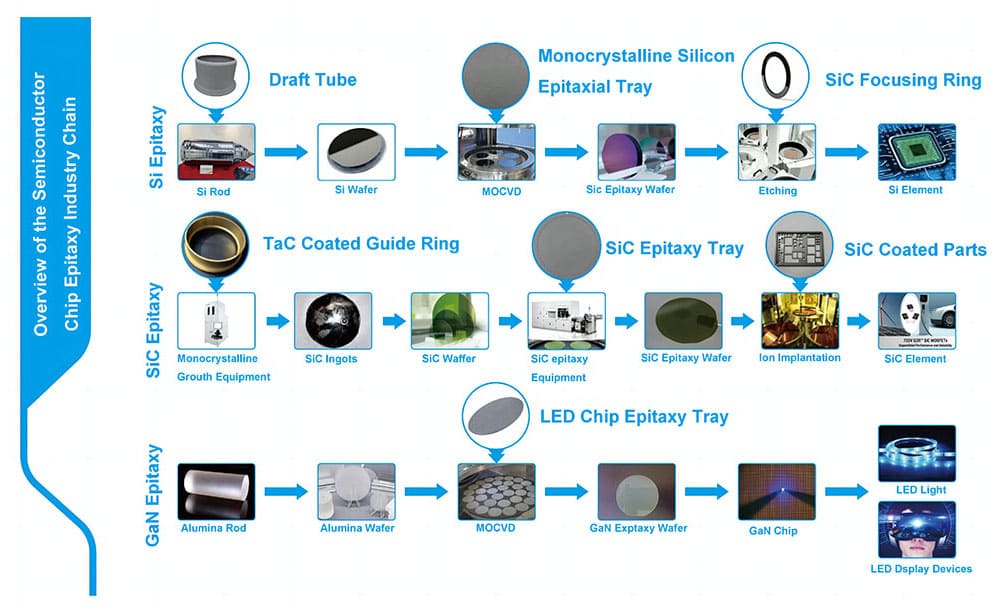

Обзор цепочки отрасли эпитаксии в полупроводнике:

SiC Epitaxy Si Epitaxy GaN Epitaxy
