Что такое пористый графит высокой чистоты?

В последние годы требования к производительности для электронных устройств с точки зрения потребления энергии, объема, эффективности и т. Д. Становится все выше. SIC имеет большую зонную полосу, более высокую прочность на расщепление, более высокую теплопроводность, более высокую насыщенную подвижность электронов и более высокую химическую стабильность, которая компенсирует недостатки традиционных полупроводниковых материалов. Как эффективно выращивать кристаллы SIC и в больших масштабах всегда было сложной проблемой, и внедрение высокой чистотыПористый графитв последние годы эффективно улучшил качествоSIC монокристаллический рост.

Типичные физические свойства полупроводникового пористого графита Vetek:

Пористый графит высокой чистоты для монокристаллического роста SIC с помощью метода PVT

Ⅰ. Метод PVT

Метод PVT является основным процессом выращивания монокристаллов SIC. Основной процесс роста кристаллов SIC делится на разложение сублимации сырья при высокой температуре, транспортировку газовых фазовых веществ при действии градиента температуры и рост рекристаллизации веществ газовой фазы на кристалле семян. Основываясь на этом, внутренняя часть тигеля разделена на три части: область сырья, полость роста и кристалл семян. В области сырья тепло перемещается в форме теплового излучения и теплопроводности. После нагрева, сырье SIC в основном разлагается следующими реакциями:

Иc (s) = si (g) + c (s)

2sic (s) = si (g) + sic₂(g)

2sic (s) = c (s) + si₂C (g)

В области сырья температура уменьшается от окрестности стенки тигной к поверхности сырья, то есть температура края сырья> Внутренняя температура сырья> Температура поверхности сырья, что приводит к осевым и радиальным градиентам температуры, размер которого будет иметь большее влияние на рост кристаллов. Под действием вышеуказанного градиента температуры сырье начнет графит вблизи стенки тигля, что приведет к изменениям потока и пористости материала. В камере роста газообразные вещества, генерируемые в области сырья, транспортируются в положение кристалла семян, приводимое в движение осевым градиентом температуры. Когда поверхность графита не покрыта специальным покрытием, газообразные вещества будут реагировать с поверхностью тигля, корродируя графитовый тиран при изменении отношения C/Si в камере роста. Тепло в этой области в основном переносится в форме теплового излучения. В положении кристаллов семян газообразные вещества Si, Si2c, SIC2 и т. Д. В камере роста находятся в перенасыщенном состоянии из -за низкой температуры на кристалле семян, а на поверхности кристаллов семян происходит осаждение и рост. Основные реакции заключаются в следующем:

И₂C (g) + sic₂(g) = 3sic (ы)

И (g) + sic₂(g) = 2sic (ы)

Сценарии примененияПористый графит с высокой чистотой в монокристаллическом росте SICПечи в вакуумной или инертной газовой среде до 2650 ° C:

Согласно литературному исследованию, пористый графит высокой чистоты очень полезен в росте монокристалля SIC. Мы сравнили среду роста монокристалля SIC с и без нихВысокочечная пористое графит.

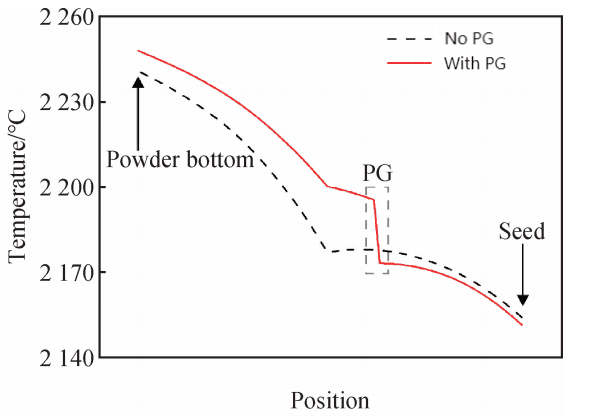

Расположение температуры вдоль центральной линии тигля для двух структур с пористым графитом и без него

В области сырья верхние и нижние температурные различия двух структур составляют 64,0 и 48,0 ℃ соответственно. Верхняя и нижняя разница температуры высокочистого пористого графита относительно невелика, а осевая температура более равномерна. Таким образом, пористый графит высокой чистоты сначала играет роль теплоизоляции, которая повышает общую температуру сырья и снижает температуру в камере роста, которая способствует полной сублимации и разложению сырья. В то же время осевые и радиальные температурные различия в области сырья уменьшаются, а однородность внутреннего распределения температуры усиливается. Это помогает кристаллам SIC расти быстро и равномерно.

В дополнение к температурному эффекту, пористый графит высокой чистоты также изменит скорость потока газа в монокристаллической печи SIC. Это в основном отражается в том, что пористый графит высокой чистоты замедлит скорость потока материала на краю, тем самым стабилизируя скорость потока газа во время роста монокристаллов SIC.

Ⅱ. Роль пористого графита высокой чистоты в печи монокристаллов SIC

В печи монокристаллов SIC с пористым графитом высокой чистоты перенос материалов ограничен пористым графитом высокой чистоты, график графика, график, очень равномерный, и нет края на графике роста. Тем не менее, рост кристаллов SIC в монокристаллической печи SIC с высокой чистотой пористым графитом является относительно медленным. Следовательно, для графика кристаллов введение пористого графита высокой чистоты эффективно подавляет высокую скорость потока материала, вызванную графитизацией края, что делает кристалл SIC равномерно.

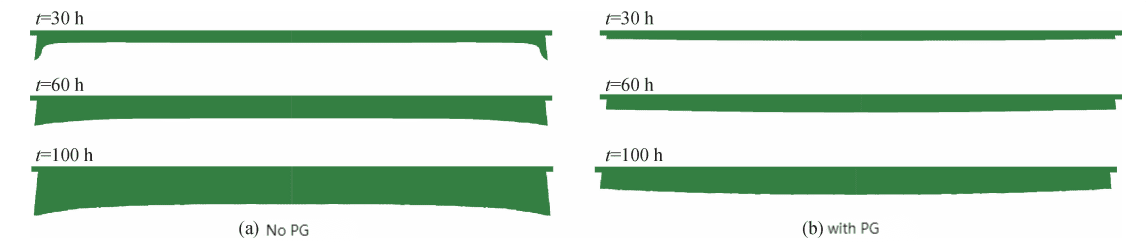

Интерфейс изменяется с течением времени во время монокристаллического роста SIC с пористым графитом и без него.

Следовательно, пористый графит высокой чистоты является эффективным средством улучшения среды роста кристаллов SIC и оптимизации качества кристаллов.

Пористая графитная пластина является типичной формой использования пористого графита

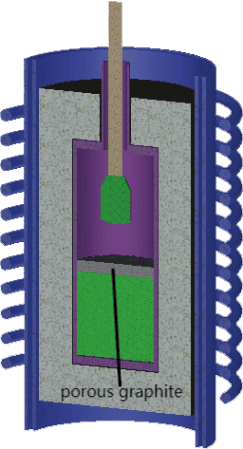

Схематическая диаграмма монокристаллического препарата SIC с использованием пористой графитовой пластины и метода PVTСердечно -сосудистыйИcсырой материалИз понимания полупроводника

Преимущество Vetek Semiconductor заключается в его сильной технической команде и отличной службе. В соответствии с вашими потребностями, мы можем адаптировать подходящееhимиПористый графитeПродукты для вас, которые помогут вам добиться больших успехов и преимуществ в индустрии монокристаллов SIC.
