Являясь ведущим китайским производителем и лидером в области полупроводниковых токоприемников, компания VeTek Semiconductor специализируется на различных типах токоприемников, таких как Эпи-суцепторы УФ-светодиодов, Токоприемники с SiC-покрытием, Токопроводящие устройства MOCVD. VeTekSemi поддерживает индивидуальные услуги по продуктам и с нетерпением ждет вашей консультации.

Полупроводниковое осаждение паров Vetek (PVD) - это передовая технология процесса, широко используемая при обработке поверхности и подготовке тонкой пленки. Технология PVD использует физические методы для непосредственного трансформации материалов из твердой или жидкости в газ и сформировать тонкую пленку на поверхности целевого субстрата. Эта технология имеет преимущества высокой точности, высокой однородности и сильной адгезии и широко используется в полупроводниках, оптических устройствах, покрытиях для инструментов и декоративных покрытиях. Добро пожаловать, чтобы обсудить с нами!

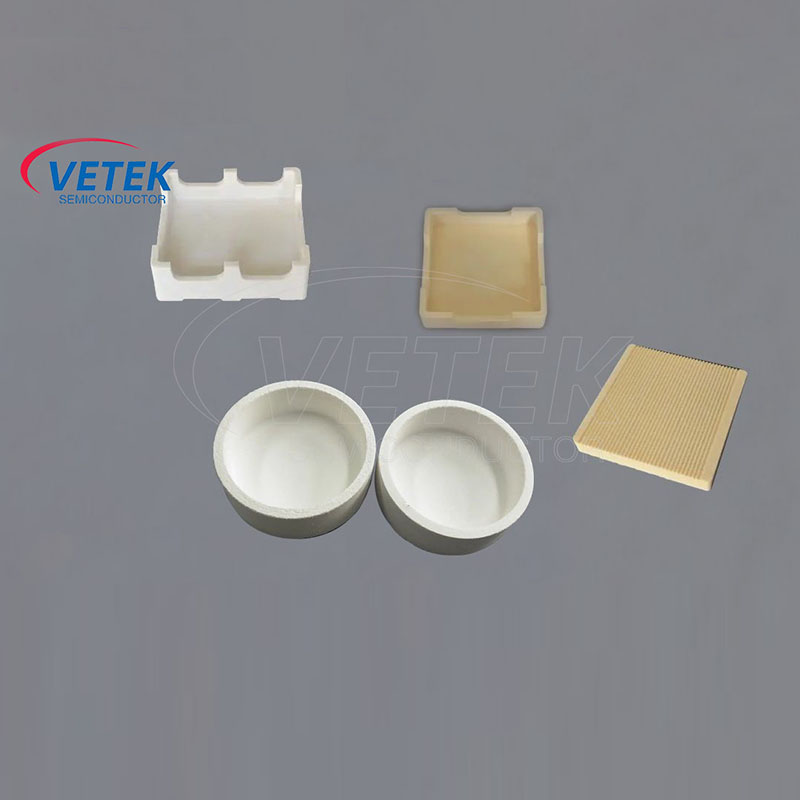

Технология термического напыления Vetek Semiconductor играет чрезвычайно важную роль в нанесении покрытий на спеченные тигли для высококачественных материалов многослойных керамических конденсаторов (MLCC). В связи с непрерывной миниатюризацией и высокой производительностью электронных устройств спрос на конденсаторы MLCC с технологией термического напыления также быстро растет, особенно в высокотехнологичных приложениях. С нетерпением ждем установления долгосрочного бизнеса с вами.

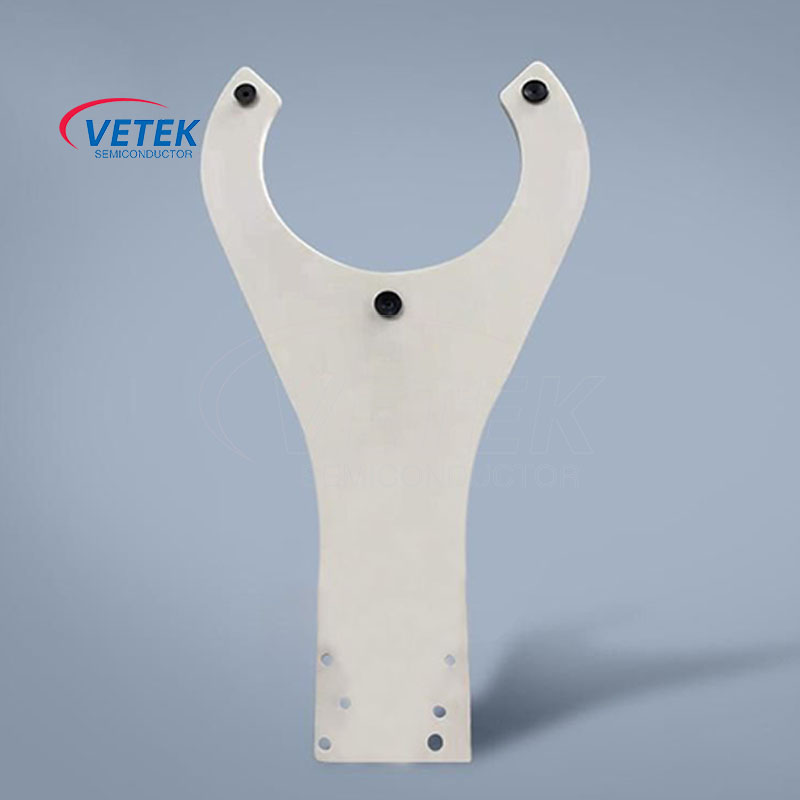

Технология термического напыления Vetek Semiconductor играет жизненно важную роль в применении роботизированных манипуляторов для работы с пластинами, особенно в условиях производства полупроводников, где требуется высокая точность и высокая чистота. Эта технология значительно повышает долговечность, надежность и эффективность работы оборудования за счет нанесения специальных материалов на поверхность роботизированного манипулятора для обработки пластин. Добро пожаловать на запрос нас.

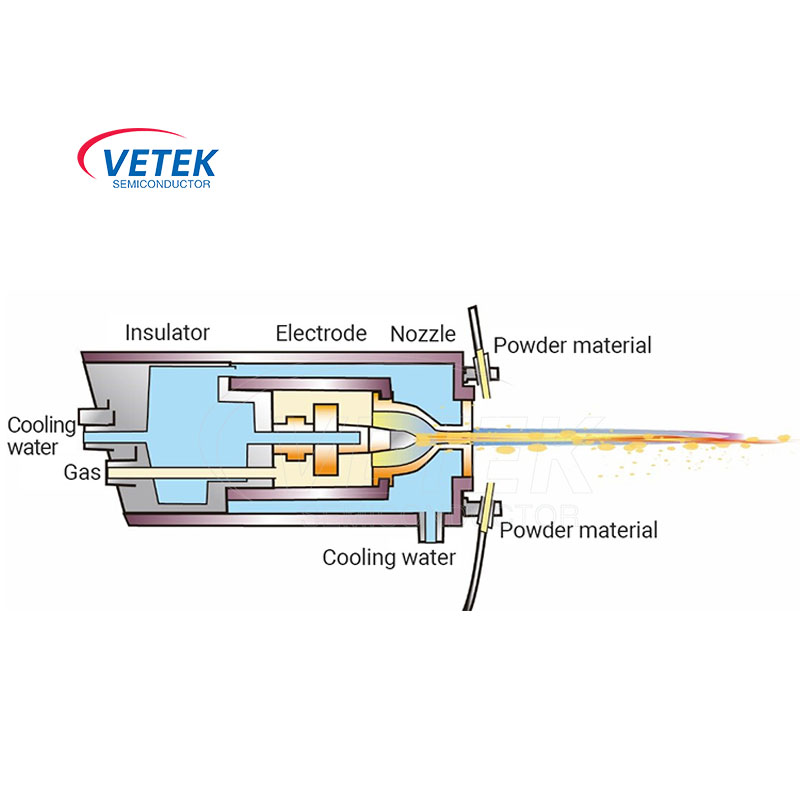

Полупроводниковая технология полупроводникового полупроводникового полупроводника-это расширенный процесс, который распыляет материалы в расплавленном или полумолтенном состоянии на поверхность субстрата с образованием покрытия. Эта технология широко используется в области производства полупроводников, в основном используемой для создания покрытий с определенными функциями на поверхности субстрата, таких как проводимость, изоляция, устойчивость к коррозии и сопротивление окисления. Основные преимущества технологии термического распыления включают высокую эффективность, управляемое покрытие толщины покрытия и хорошее покрытие, что делает ее особенно важным в процессе производства полупроводников, что требует высокой точности и надежности. С нетерпением жду вашего запроса.

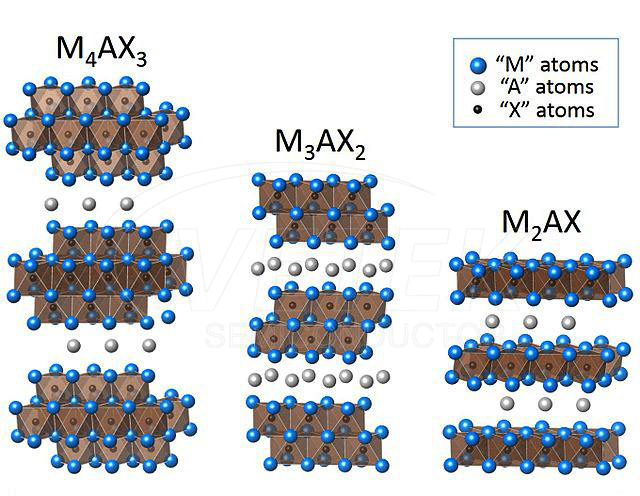

Полупроводник Veteksemi Max Phase Nanopowder предлагает исключительные тепловые и электрические свойства, идеально подходящие для передовой электроники и материаловедения. Благодаря превосходной устойчивости к окислению и высокотемпературной стабильности, нанопоросток Veteksemi является идеальным решением для инновационных полупроводниковых технологий.
