Эпитаксия карбида кремния

Получение высококачественной эпитаксии карбида кремния зависит от передовых технологий, оборудования и аксессуаров к оборудованию. В настоящее время наиболее широко используемым методом эпитаксии карбида кремния является химическое осаждение из паровой фазы (CVD). Он обладает преимуществами точного контроля толщины эпитаксиальной пленки и концентрации легирующей примеси, меньшего количества дефектов, умеренной скорости роста, автоматического управления процессом и т. д. и представляет собой надежную технологию, которая успешно применяется в коммерческих целях.

Для эпитаксии карбида кремния CVD обычно используется оборудование CVD с горячими стенками или с теплыми стенками, которое обеспечивает сохранение эпитаксии слоя 4H кристаллического SiC в условиях высокой температуры роста (1500 ~ 1700 ℃), CVD с горячей стенкой или с теплой стенкой после многих лет разработки, согласно Взаимосвязь между направлением потока входящего воздуха и поверхностью подложки. Реакционную камеру можно разделить на реактор с горизонтальной структурой и реактор с вертикальной структурой.

Существует три основных показателя качества эпитаксиальной печи SIC: первый - это характеристики эпитаксиального роста, включая однородность толщины, однородность легирования, уровень дефектов и скорость роста; Во-вторых, это температурные характеристики самого оборудования, включая скорость нагрева/охлаждения, максимальную температуру, однородность температуры; Наконец, стоимостные показатели самого оборудования, включая цену и мощность отдельного агрегата.

Три вида печей для эпитаксиального выращивания карбида кремния и различия в аксессуарах для сердечника

Горизонтальное CVD с горячей стенкой (типовая модель PE1O6 компании LPE), планетарное CVD с теплой стенкой (типовая модель Aixtron G5WWC/G10) и CVD с квазигорячей стенкой (представлено EPIREVOS6 компании Nuflare) являются основными реализованными техническими решениями в области эпитаксиального оборудования. в коммерческих приложениях на данном этапе. Три технических устройства также имеют свои особенности и могут быть выбраны в соответствии с требованиями. Их структура представлена ​​следующим образом:

Соответствующие основные компоненты следующие:

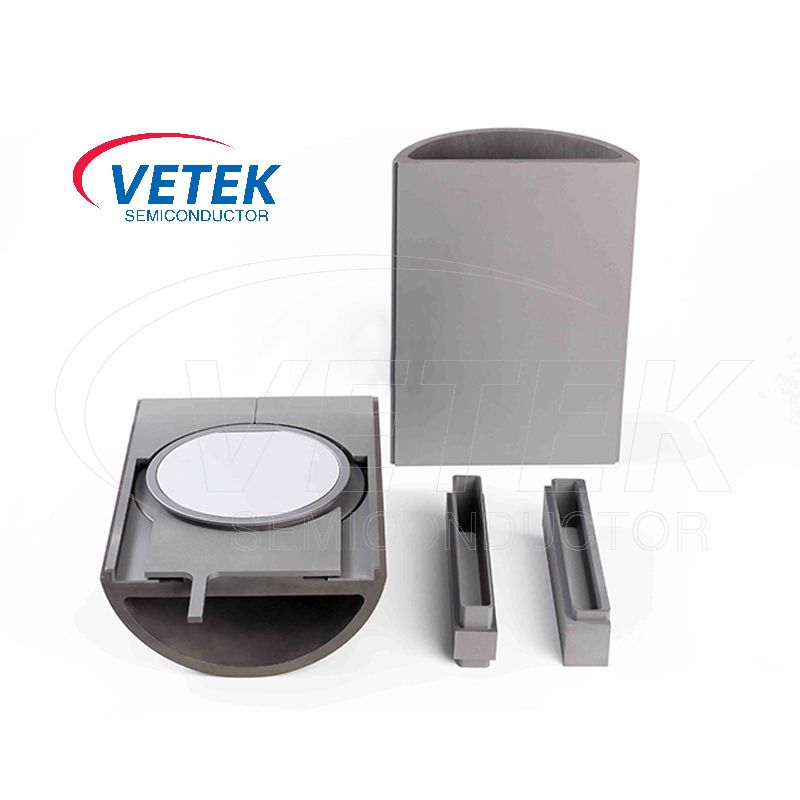

(a) Основная часть горизонтального типа с горячей стенкой - части полумесяца состоят из

Выходная изоляция

Основная изоляция верхняя

Верхний полумесяц

Входная изоляция

Переходная деталь 2

Переходная деталь 1

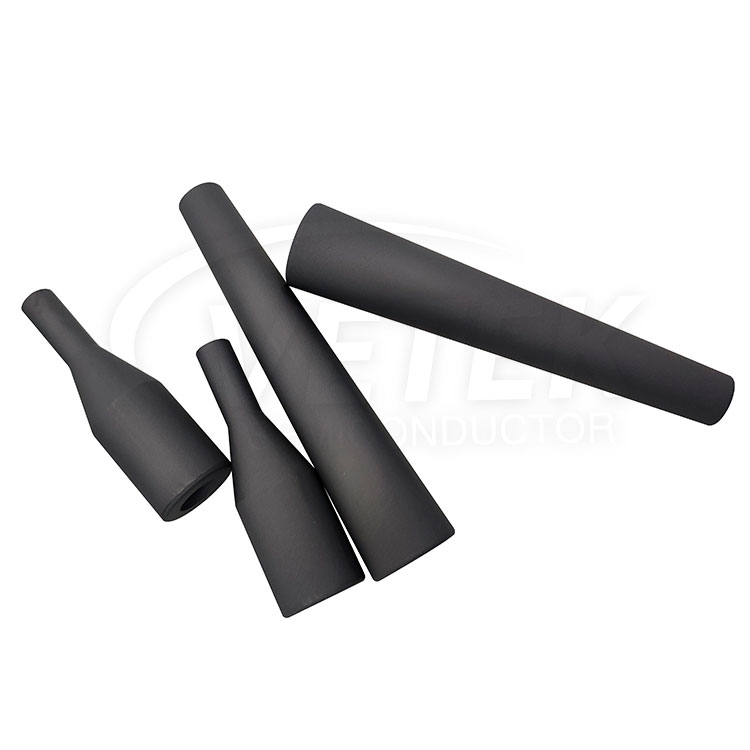

Внешнее воздушное сопло

Коническая трубка

Внешнее сопло для газа аргона

Газовое сопло аргона

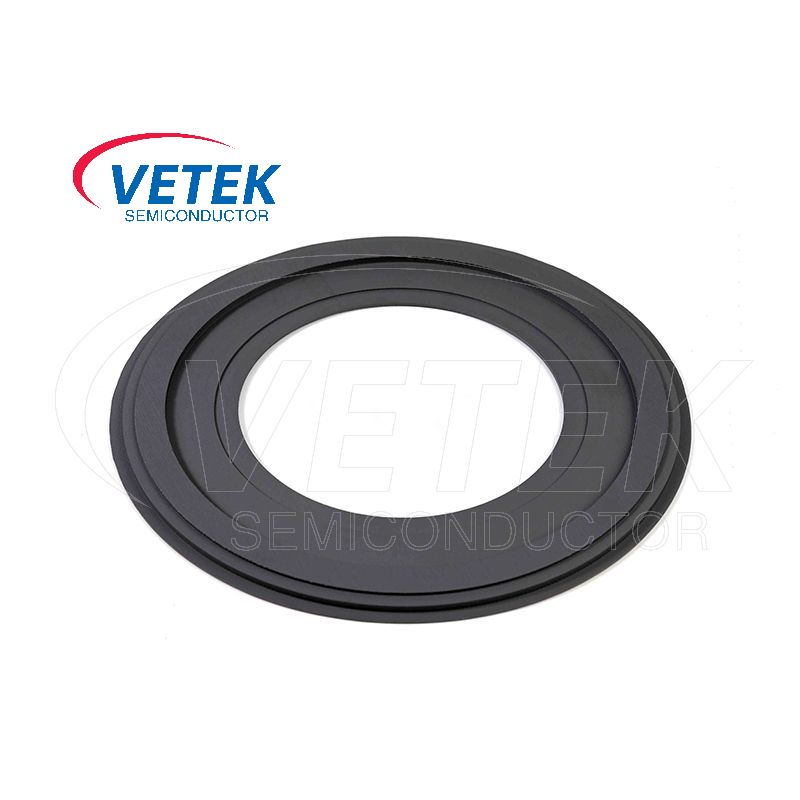

Опорная пластина для пластин

Центрирующий штифт

Центральный страж

Защитная крышка сзади слева

Правая защитная крышка сзади

Защитная крышка слева вверху по потоку

Правая защитная крышка выше по потоку

Боковая стенка

Графитовое кольцо

Защитный фетр

Поддерживающий фетр

Контактный блок

Газоотводный баллон

(б)Теплый настенный планетарного типа

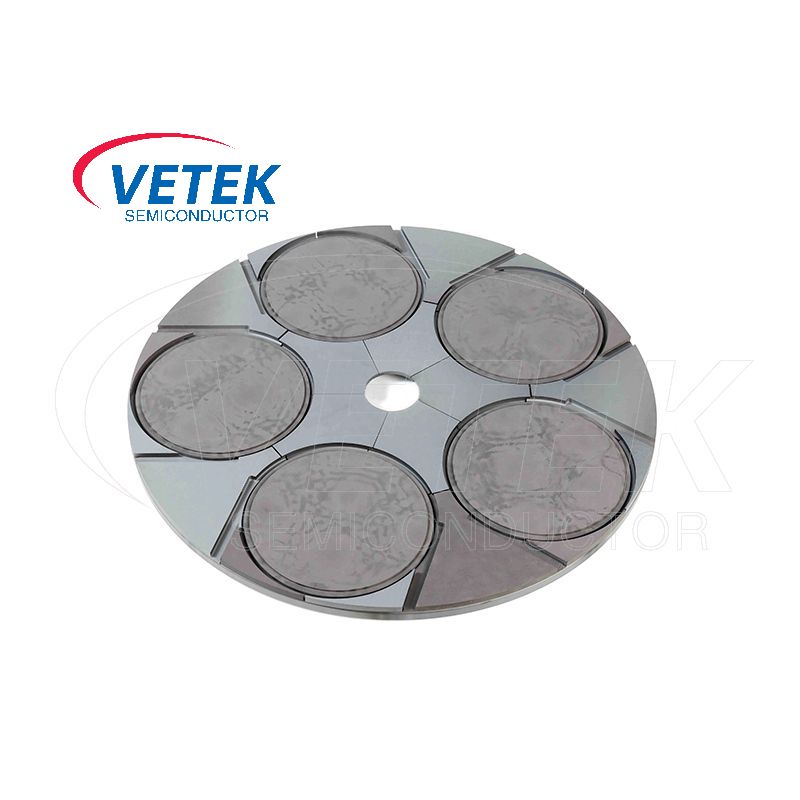

Планетарный диск с покрытием SiC и планетарный диск с покрытием TaC

(c) Квазитермический настенный тип

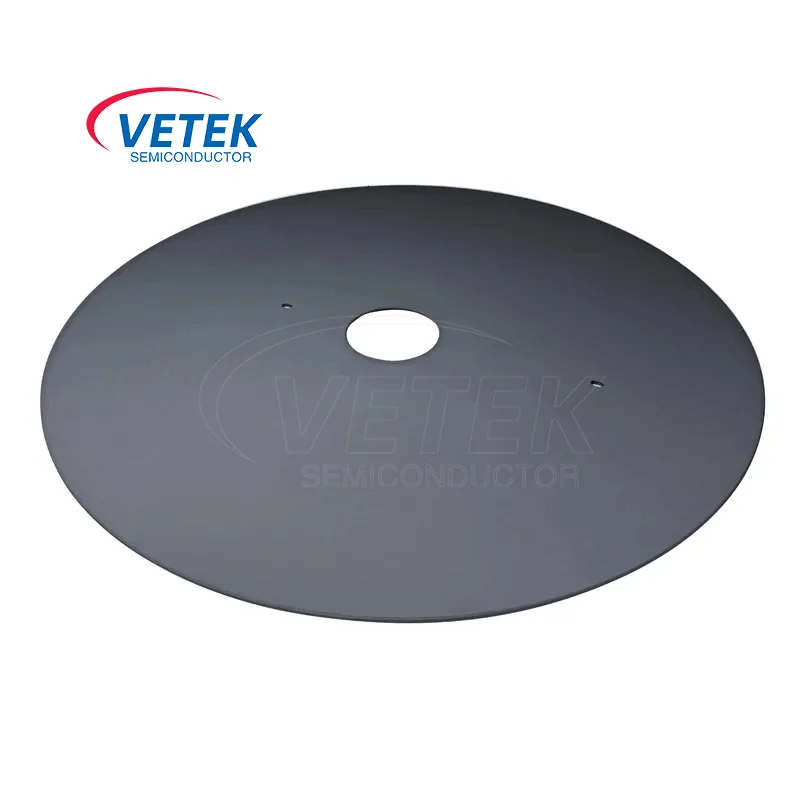

Nuflare (Япония): Компания предлагает двухкамерные вертикальные печи, способствующие увеличению выхода продукции. Оборудование имеет высокую скорость вращения до 1000 оборотов в минуту, что очень полезно для однородности эпитаксии. Кроме того, его направление воздушного потока отличается от направления воздушного потока другого оборудования: оно вертикально вниз, что сводит к минимуму образование частиц и снижает вероятность падения капель частиц на пластины. Мы поставляем графитовые компоненты с покрытием SiC для этого оборудования.

Как поставщик компонентов эпитаксиального оборудования SiC, VeTek Semiconductor стремится предоставлять клиентам высококачественные компоненты покрытий для поддержки успешного внедрения эпитаксии SiC.
