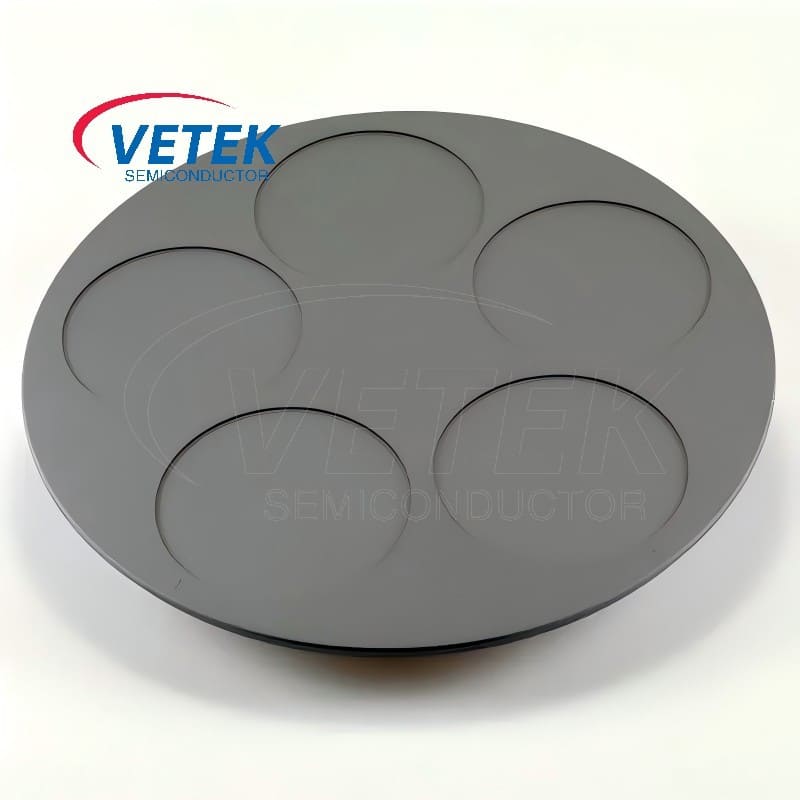

MOCVD SIC COTPERTOR PEPPERTOR

Токоприемник с покрытием VeTek Semiconductor MOCVD SiC изготовлен из высококачественногографит, который выбран из-за его термической стабильности и превосходной теплопроводности (около 120-150 Вт/м·К). Присущие графиту свойства делают его идеальным материалом, способным противостоять суровым внутренним условиям.MOCVD-реакторыПолем Чтобы улучшить свою производительность и продлить срок службы, графитный восприятие тщательно покрыт слоем карбида кремния (SIC).

MOCVD SIC COTPET POTPERTOR - ключевой компонент, используемый вхимическое осаждение из паровой фазы (CVD)иМеталлические процессы органического химического осаждения пара (MOCVD)Полем Его основная функция заключается в поддержке и нагревании карбида кремния или кремния (SIC) и обеспечению однородного отложения газа в среде высокой температуры. Это незаменимый продукт в полупроводниковой обработке.

Применение токоприемника с покрытием MOCVD SiC в обработке полупроводников:

Поддержка пластины и нагрев:

Токоприемник с покрытием MOCVD SiC не только обладает мощной функцией поддержки, но также может эффективно нагреватьвафляравномерно, чтобы обеспечить стабильность процесса осаждения химического пара. Во время процесса осаждения высокая теплопроводности покрытия SIC может быстро переносить тепловую энергию в каждую область пластины, избегая локального перегрева или недостаточной температуры, что обеспечивает тем самым химический газ равномерно на поверхности пластины. Этот равномерный эффект отопления и осаждения значительно улучшает согласованность обработки пластин, что делает толщину поверхностной пленки униформы каждой пластины и снижая скорость дефекта, еще больше улучшая производительность и надежность производительности полупроводниковых устройств.

Эпитаксия Рост:

ВMOCVD процесс, Носители с покрытием SIC являются ключевыми компонентами в процессе роста эпитаксии. Они специально используются для поддержки и нагрева кремниевых и кремниевых карбидных пластин, гарантируя, что материалы в фазе химического пара могут быть равномерно и точно осаждены на поверхности пластины, что образует высококачественные, не содержащие дефект тонкие пленочные структуры. Покрытия SIC не только устойчивы к высоким температурам, но и поддерживают химическую стабильность в сложных средах процесса, чтобы избежать загрязнения и коррозии. Следовательно, носители SIC, покрытые SIC, играют жизненно важную роль в процессе роста эпитаксии высококвалифицированных полупроводниковых устройств, таких как силовые устройства SIC (такие как MOSFETS и диоды SIC), светодиоды (особенно синие и ультрафиолетовые светодиоды) и фотоволтовые солнечные клетки.

Нитрид галлия (GaN)и эпитаксия галлия (Гаас) (Гаас):

Носители с покрытием SiC являются незаменимым выбором для выращивания эпитаксиальных слоев GaN и GaAs благодаря их превосходной теплопроводности и низкому коэффициенту теплового расширения. Их эффективная теплопроводность позволяет равномерно распределять тепло во время эпитаксиального роста, гарантируя, что каждый слой осаждаемого материала может расти равномерно при контролируемой температуре. В то же время низкое тепловое расширение SiC позволяет ему оставаться стабильным по размерам при экстремальных изменениях температуры, эффективно снижая риск деформации пластины и тем самым обеспечивая высокое качество и однородность эпитаксиального слоя. Эта особенность делает носители с покрытием SiC идеальным выбором для производства высокочастотных мощных электронных устройств (таких как GaN HEMT-устройства), а также устройств оптической связи и оптоэлектронных устройств (таких как лазеры и детекторы на основе GaAs).

Это полупроводникЦехи по производству токоприемников с покрытием MOCVD SiC:
