Решение VETEK-AMAT с полым подъемным штифтом: графитовая подложка высокой чистоты с CVD-покрытием SiC

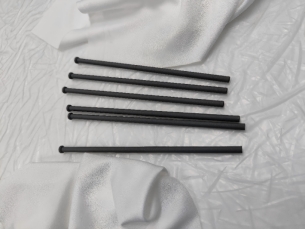

Рис. 1. Физический продукт AMAT 0200-03201 с полым подъемным штифтом (для систем кремниевой эпитаксии диаметром 300 мм)

В процессах переноса полупроводниковых пластин полый подъемный штифт (Wafer Lift Pin) выполняет важные задачи по поддержке и перемещению пластин. В высокотемпературных технологических средах, таких как MOCVD и эпитаксиальный рост, подъемные штифты должны одновременно отвечать множеству требований, включая высокую чистоту, коррозионную стойкость, стойкость к термическому удару и низкий уровень загрязнения частицами.

В настоящее время основные подъемные штифты на рынке используют графитовую подложку + решение CVD SiC. Однако технология покрытия подавляющего большинства поставщиков позволяет покрывать только внешнюю поверхность – для полых конструкцийвнутренняя стена действительно является «технической нейтральной зоной».

I. Три основные проблемы, с которыми сталкивается покрытие внутренних стен

1. Неконтролируемая однородность осаждения

Полые конструкции имеют большое удлинение. Газы-реагенты CVD изо всех сил пытаются равномерно диффундировать глубоко во внутреннее отверстие, в результате чего толщина покрытия внутренней стенки уменьшается по градиенту от порта к глубокой внутренней части, при этом на локальных участках даже видны обнаженные открытые участки.

2. Недостаточная прочность межфазного соединения.

Искривленная поверхность внутренней стенки ограничивает пространство оптимизации параметров процесса осаждения. Прочность связи между покрытием и графитовой подложкой трудно достичь того же уровня, что и внешняя поверхность, а во время термоциклирования могут легко возникнуть микротрещины или даже отслаивание.

3. Неконтролируемая чистота внутреннего отверстия.

Если пористая структура графитовой подложки не полностью закрыта покрытием, частицы углерода и металлические примеси будут выделяться при высоких температурах. Как только примеси отделяются, они непосредственно вызывают разницу в цвете и дефекты частиц на поверхности пластины, что серьезно снижает выход продукции.

Используя свой глубокий технический опыт, накопленный в области покрытий CVD, компания VETEK успешно преодолела проблемы равномерного осаждения и межфазного соединения покрытия CVD SiC на внутренней стенке полых конструкций - от оптимизации поля потока газа до точного контроля поля температуры осаждения, создав комплексное решение для процесса нанесения покрытия внутренней стенки, которое обеспечивает постоянную толщину покрытия от порта до глубокой внутренней части отверстия, прочное соединение и чистоту внутреннего отверстия, соответствующую стандартам.

В этой статье будет представлен углубленный анализ: технических трудностей покрытия внутренней стенки полого подъемного штифта, того, как однородность покрытия внутренней стенки влияет на выход пластин, а также ключевых узлов управления от проектирования процесса до контроля качества и доставки.

II. Что такое полый подъемный штифт AMAT?

Полый подъемный штифт AMAT — это прецизионный компонент для работы с пластинами, используемый внутри полупроводникового технологического оборудования. Его основная функция — поднимать и позиционировать пластины во время загрузки, выгрузки и обработки.

В отличие от обычных цельных подъемных штифтов, полая конструкция имеет внутреннюю полость. Эта структура уменьшает общий объем материала и тепловую массу, сохраняя при этом необходимую механическую геометрию. Однако в полупроводниковых приложениях изготовление полых подъемных штифтов гораздо сложнее, чем обработка традиционных твердых компонентов. Точность размеров как внутренней, так и внешней поверхности должна строго контролироваться, при этом концентричность между внутренней и внешней геометрией особенно важна. Таким образом, как выбор материала, так и процесс нанесения покрытия имеют важное значение для конечной работы подъемного штифта.

Для систем эпитаксии AMAT компания VETEK Semiconductor предлагает индивидуальные решения с полыми подъемными штифтами AMAT на основе графитовых подложек высокой чистоты и плотных CVD-покрытий из карбида кремния (SiC). Полая структура помогает уменьшить ненужную массу материала, сохраняя при этом механическую структуру, необходимую для подъема пластины; CVD-покрытие из карбида кремния обеспечивает высокую чистоту, химическую стойкость и высокотемпературную стабильность. Подъемный штифт AMAT 0200-03201 компании VETEK специально разработан для нанесения кремниевой эпитаксии диаметром 300 мм и может быть изготовлен в соответствии с чертежами, размерами и технологическими требованиями заказчика.

III. Структура полого подъемного штифта AMAT VETEK

В настоящее время VETEK специализируется на структуре покрытия из высокочистого графита + CVD-карбида кремния для полых подъемных штифтов AMAT. Основной процесс строительства:

Подложка из графита высокой чистоты → Прецизионная обработка на станке с ЧПУ → CVD-покрытие из карбида кремния → Прецизионный контроль

Графитовая подложка обеспечивает структурную основу и подходит для точной обработки тонкостенных и полых поверхностей. VETEK обычно использует импортные графитовые материалы полупроводникового качества, в том числе материалы от SGL Carbon и Toyo Tanso, в зависимости от требований заказчика. Затем на поверхность графита наносится плотное CVD-покрытие из карбида кремния, образующее защитную рабочую поверхность полупроводникового качества.

Почему стоит выбрать графит в качестве подложки?

Для полых подъемных штифтов материал подложки должен обеспечивать баланс между обрабатываемостью, тепловыми характеристиками, механической стабильностью и совместимостью с процессом нанесения покрытия. Графит высокой чистоты особенно подходит, поскольку он обладает следующими характеристиками:

• Хорошая высокотемпературная стабильность

• Низкое тепловое расширение

• Хорошая теплопроводность

• Относительно низкая плотность

• Отличная обрабатываемость для сложной геометрии.

• Совместимость с процессом нанесения покрытия CVD из карбида кремния.

Использование графита также позволяет с высокой точностью изготавливать сложные полые и тонкостенные конструкции. VETEK обладает возможностями прецизионной обработки на станках с ЧПУ полупроводниковых компонентов из графита и карбида кремния, а процессы обработки оптимизированы для контроля размеров и качества поверхности.

IV. CVD-покрытие из карбида кремния: критический защитный слой

Покрытие CVD из карбида кремния является одной из наиболее важных особенностей полых штифтов VETEK AMAT. Это покрытие образует плотную поверхность карбида кремния на графитовой подложке, помогая защитить нижележащий графит от технологической среды.

Стандартная толщина покрытия карбида кремния CVD для таких компонентов VETEK составляет примерно100±20 мкм. Чистота покрытия составляет примерно6Н / 99,99995%.

Более широкие технические возможности VETEK из карбида кремния CVD включают покрытия высокой чистоты, контролируемую толщину покрытия и однородность толщины от партии к партии. Технические данные свидетельствуют о том, что чистота покрытия CVD из карбида кремния находится на уровне 6N–7N. Для конкретных проектов подъемных штифтов AMAT характеристики покрытия могут быть скорректированы в соответствии с чертежами заказчика и технологическими требованиями.

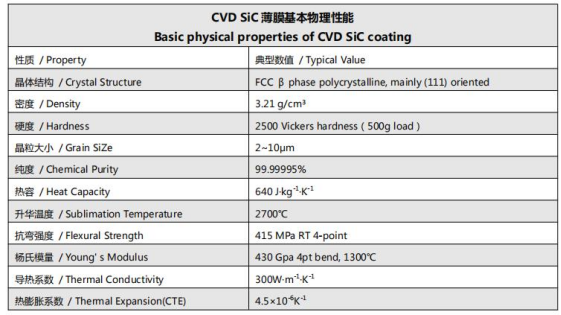

Рисунок 2. Основные физические свойства покрытия CVD SiC.

Почему важно покрытие внутренних стен?

Одним из наиболее технически сложных аспектов полых подъемных штифтов AMAT является не просто покрытие внешней поверхности, но и достижение стабильного и равномерного покрытия на внутренней стенке полой конструкции.

Доступ к внутренней поверхности во время процесса нанесения покрытия CVD затруднен. По сравнению с внешней поверхностью внутренняя геометрия создает дополнительные проблемы, связанные с потоком газа, однородностью осаждения, контролем толщины покрытия и стабильностью процесса. Таким образом, качество покрытия внутренних стенок может стать важным фактором, отличающим поставщиков.

ВЕТЕК имеет опыт нанесения CVD-покрытия карбидом кремния на полые конструкции и уделяет особое внимание внутренней поверхности. Хорошо контролируемое покрытие внутренней стенки помогает поддерживать защитный слой карбида кремния по всей полой конструкции, не оставляя внутренний графит открытым для воздействия технологической среды. Это особенно важно, когда подъемный штифт работает в высокотемпературных и химически агрессивных полупроводниковых технологических камерах.

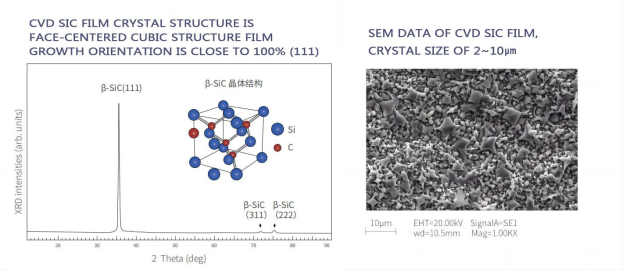

Рисунок 3: Микроскопическая кристаллическая структура покрытия CVD из карбида кремния.

V. Ключевые преимущества полых подъемных штифтов VETEK AMAT

Система материалов высокой чистоты:Комбинация графита высокой чистоты и карбида кремния CVD высокой чистоты разработана для полупроводниковых сред, где контроль загрязнения имеет решающее значение. В зависимости от выбранной спецификации чистота покрытия CVD из карбида кремния составляет 6N.

Стандартное покрытие из карбида кремния толщиной 100±20 мкм:Стандартная толщина покрытия VETEK составляет примерно 100±20 мкм, что обеспечивает практичную толщину покрытия для полупроводниковых технологических компонентов, при этом возможна индивидуальная настройка в соответствии с требованиями заказчика.

Отличные возможности покрытия внутренних стенок:Для полых компонентов покрытие внутренних стенок является одной из наиболее сложных частей производственного процесса. VETEK разработал процессы нанесения покрытий, позволяющие добиться высококачественного покрытия на внутренней стенке полых подъемных штифтов, от моделирования поля потока газа до контроля температурного поля, обеспечивая постоянную толщину покрытия и прочное соединение.

Высокотемпературная стабильность:И графитовая подложка, и покрытие из карбида кремния CVD подходят для высокотемпературных производственных процессов полупроводников. Слой карбида кремния CVD обеспечивает дополнительную защиту от химического воздействия и деградации поверхности. Данные о CVD-пленке карбида кремния VETEK показывают высокую теплопроводность, низкое тепловое расширение и температуру сублимации около 2700 ° C, что указывает на то, что материал подходит для требовательных высокотемпературных применений.

Химическая и коррозионная стойкость:Плотная поверхность карбида кремния CVD обеспечивает лучшую коррозионную стойкость, чем чистый графит, и может противостоять агрессивным технологическим газам и средам химической очистки. Это помогает уменьшить деградацию подложки и поддерживать более стабильную поверхность компонента в повторяющихся технологических циклах.

Точная обработка и индивидуализация:Полые подъемные штифты требуют точного контроля внешнего диаметра, внутреннего диаметра, толщины стенки, длины и концентричности. VETEK сочетает прецизионную обработку на станках с ЧПУ и процессы нанесения покрытия CVD для производства сложных полупроводниковых компонентов по чертежам заказчика. Подъемные штифты могут быть изготовлены в соответствии с:

• Чертежи заказчика

• Примеры компонентов

• Габаритные характеристики

• Требуемая толщина покрытия

• Требуемая марка графита

• Особые требования к процессу

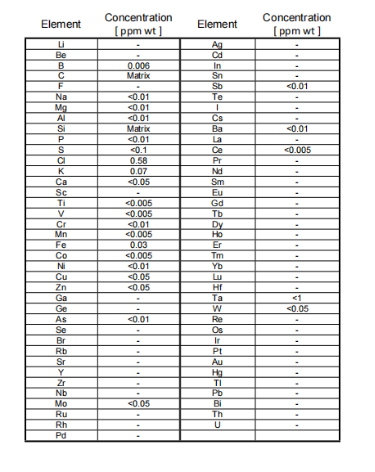

Рисунок 4. Отчет об испытаниях на чистоту GDMS покрытия CVD из карбида кремния.

VI. Типичные применения

Кремниевая эпитаксия:Подъемные штифты используются для подъема, позиционирования и переноса пластин в эпитаксиальном оборудовании. Существующий продукт VETEK AMAT 0200-03201 специально предназначен для нанесения кремниевой эпитаксии толщиной 300 мм.

Системы обработки пластин:Подъемные штифты могут служить прецизионными компонентами для перемещения пластин в приложениях, требующих высокотемпературной стабильности, точности размеров и контроля загрязнений. Стержни для подъема пластин с полым трубчатым корпусом могут эффективно минимизировать локальные потери тепла, тем самым уменьшая количество следов от штифтов, которые обычно появляются на обратной стороне пластины в высокотемпературных процессах (таких как эпитаксиальный рост или отжиг). Формирование полой полости внутри корпуса подъемного штифта уменьшает тепловую массу и улучшает однородность температуры пластины.

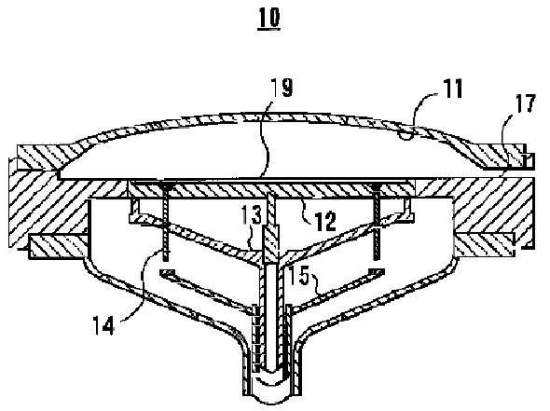

Рисунок 5. Схема принципа, с помощью которого полые подъемные штифты уменьшают тепловую массу и улучшают однородность температуры пластины.

Полупроводниковое технологическое оборудование:На основе чертежей и образцов заказчика могут быть разработаны аналогичные компоненты графит + карбид кремния CVD для других платформ полупроводникового оборудования. Портфель полупроводниковой продукции VETEK включает эпитаксию кремния, эпитаксию карбида кремния, MOCVD, RTP/RTA, травление и другие полупроводниковые процессы.



VII. Производственный процесс: ключевые узлы управления от проектирования процесса до контроля качества и доставки

Производство полых подъемных штифтов AMAT включает в себя несколько важных этапов, каждый из которых напрямую влияет на надежность конечного продукта и выход пластин:

1. Выбор графитового материала— Выберите подходящую марку графита высокой чистоты (SGL Carbon или Toyo Tanso и т. д.) в соответствии с требованиями заказчика к размерам, термическим характеристикам и чистоте.

2. Прецизионная обработка с ЧПУ— Обработайте графитовую заготовку необходимой полой геометрией. Особое внимание уделяется внутреннему диаметру, наружному диаметру, толщине стенки, длине и концентричности.

3. Подготовка поверхности— Перед нанесением CVD-покрытия обработанная графитовая деталь подвергается очистке и подготовке поверхности.

4. CVD-покрытие из карбида кремния— Нанесите плотный слой карбида кремния CVD на графитовую подложку. Стандартная толщина покрытия составляет примерно 100±20 мкм, чистота покрытия 6N в соответствии с выбранной спецификацией.

5. Покрытие внутренней поверхности (важный технический этап)— Для полых подъемных штифтов внутренняя стенка тщательно обрабатывается для обеспечения стабильного покрытия карбидом кремния. За счет оптимизации моделирования поля потока газа и точного контроля поля температуры осаждения обеспечивается постоянная толщина покрытия от порта до глубокой части отверстия, прочное соединение и чистота внутреннего отверстия, отвечающая стандартам.

6. Инспекция — Готовые компоненты перед отправкой проходят проверку на точность размеров, состояние покрытия и другие требования заказчика.

Производственные возможности VETEK охватывают очистку, обработку на станках с ЧПУ, нанесение CVD-покрытий и контроль, обеспечивая интегрированную производственную цепочку полупроводниковых компонентов на основе углерода.

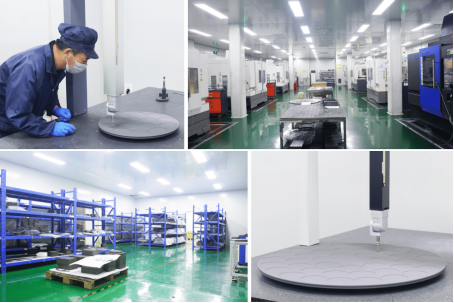

Рисунок 6: База производства полупроводниковых материалов и прецизионной обработки ВЕТЭК

VIII. Время выполнения образца

Типичное время выполнения заказных образцов полых подъемных штифтов AMAT составляет примерно 20 дней. Фактическое время доставки может варьироваться в зависимости от сложности чертежа, выбора материала, требований к покрытию, количества и требований к проверке. Для повторных заказов или уже сертифицированной продукции графики производства могут быть согласованы отдельно в соответствии с прогнозами клиентов и требуемыми сроками поставки.

Рисунок 7. Упаковка изделия с полым подъемным штифтом VETEK AMAT.



IX. Почему стоит выбрать полые подъемные штифты AMAT от VETEK?

VETEK объединяет закупку графитовых материалов, прецизионную механическую обработку, покрытие CVD из карбида кремния и производство полупроводниковых компонентов в единый производственный процесс. Ключевые возможности включают в себя:

• Подложка из графита высокой чистоты (SGL Carbon/Toyo Tanso и т. д.)

• CVD-покрытие из карбида кремния, чистота 6N

• Стандартная толщина покрытия 100±20 мкм.

• Обработка полых конструкций

• Покрытие внутренней стенки из карбида кремния CVD (способность различать сердечники)

• Прецизионная обработка с ЧПУ

• AMAT-совместимые решения для подъема пластин

• Время выполнения образца примерно 20 дней

VETEK охватывает полную техническую цепочку разработки оборудования CVD, разработки процессов CVD, прецизионной обработки с ЧПУ и очистки при поддержке специализированных центров исследований и разработок и предприятий по производству полупроводниковых материалов.

X. Часто задаваемые вопросы (FAQ)

Вопрос 1: Какова стандартная толщина покрытия CVD из карбида кремния для полых подъемных штифтов VETEK AMAT?

Стандартная толщина покрытия составляет примерно 100±20 мкм. Конкретную толщину можно регулировать в соответствии с чертежами заказчика и технологическими требованиями.

Вопрос 2: Какого уровня чистоты можно достичь с помощью CVD-покрытия из карбида кремния?

В зависимости от выбранной спецификации чистота покрытия составляет примерно 6N (99,99995%). Платформа CVD из карбида кремния VETEK обычно работает на уровне 6N–7N.

Вопрос 3. Почему покрытие внутренней стенки имеет решающее значение для полых подъемных штифтов?

Внутреннюю геометрию сложно покрыть равномерно. Высококачественное покрытие внутренней стенки из карбида кремния предотвращает воздействие графитовой подложки на высокотемпературные и химически активные технологические среды и является ключевым отличительным фактором долгосрочной надежности. Однородность покрытия внутренней стенки напрямую связана с чистотой внутреннего отверстия и выходом пластины.

В4: Может ли VETEK производить продукцию по моим OEM-чертежам или образцам?

Да. VETEK может производить продукцию по чертежам заказчика, номерам деталей OEM (например, AMAT 0200-03201), образцам компонентов, размерным характеристикам, требуемой марке графита и требованиям к покрытию.

В5: Каково типичное время выполнения образца?

Типичное время выполнения образца составляет примерно 20 дней. Фактическая доставка зависит от сложности чертежа, выбора материала, требований к покрытию, количества и необходимости проверки.

XI. Краткое содержание

Хотя полый подъемный штифт AMAT представляет собой относительно небольшой полупроводниковый компонент, требования к его изготовлению далеко не просты. Тонкостенная геометрия, строгие требования к концентричности, работа при высоких температурах, контроль загрязнения и сочетание покрытия внутренней поверхности делают его специализированным полупроводниковым технологическим компонентом.

В текущем решении VETEK используется графит высокой чистоты с покрытием из карбида кремния CVD, сочетающий в себе обрабатываемость и термические характеристики графита с высокой чистотой, химической стойкостью и высокотемпературной стабильностью карбида кремния CVD. Благодаря стандартной толщине покрытия 100±20 мкм, чистоте до 6N, графитовым материалам SGL и Toyo Tanso, а также возможности покрытия внутренних стенок, VETEK может предоставить индивидуальные решения с полыми подъемными штифтами AMAT для обработки полупроводниковых пластин и эпитаксии кремния.

Для клиентов, ищущих альтернативных поставщиковAMAT 0200-03201 полые подъемные штифты,илидругие графитовые полупроводниковые компоненты с покрытием из карбида кремния,VETEK может оценить чертежи или образцы и предоставить индивидуальные производственные решения.
