Промышленность |
Производство полупроводников, техническая керамика (эпитаксия/травление/выращивание кристаллов PVT) |
|
Процесс |
GaN MOCVD, эпитаксия SiC, рост кристаллов SiC PVT, плазменное травление |
|
Решение |
Подложка из графита высокой чистоты + токоприемник с CVD-покрытием SiC/TaC, кольцо предварительного нагрева, отводящее кольцо, полумесяц, кольцо фокусировки; Твердые компоненты Карбид кремния |
|
Услуги |
Персонализация на основе чертежей 1:1, оценка образцов, очистка и регенерация покрытия, отчеты об инспекциях GDMS/ICP-OES, техническая поддержка 24/7, международная логистика |
|
Результаты |
• Чистота покрытия может быть ниже 5 ppm, а в некоторых случаях достигает 99,99995%. • Однородность толщины контролируется в пределах ±5%, типовая толщина 100–200 мкм. • Срок службы графитового токоприемника увеличен до 500–1000 часов в процессе GaN MOCVD. • Ресурс покрытия увеличился с 50 % до 90 % после решения проблемы пожелтения кромок (внутренний корпус). • Поддерживает замену 1:1 для основных платформ, включая Aixtron G10, Veeco, ASM, AMEC, TEL. |
Основной вывод:Выбор правильного покрытия CVD SiC, TaC или Solid SiC напрямую определяет уровень частиц и срок службы компонентов на линиях эпитаксии/травления. В этой статье представлены четкие границы выбора по температуре, атмосфере и процессу, а также основные решения по замене оборудования и ключевые показатели, которые помогут вам быстро принимать решения и снижать риски.
В процессах GaN MOCVD токоприемники на основе графита с покрытием SiC обычно могут стабильно работать в течение сотен часов при температуре 1100 ° C в атмосфере NH₃ / H₂; однако из-за неоднородности теплового поля разница в сроке службы покрытия между краевыми и центральными областями может превышать 50%. В процессах выращивания кристаллов SiC PVT, когда температура превышает 1600 ° C, покрытие SiC начинает сублимироваться и разлагаться, что требует перехода на покрытие TaC или твердые растворы SiC. Последствия неправильного выбора материала комплектующих — в лучшем случае замена расходников каждые 2–3 месяца; в худшем случае – брак целой печи с пластинами из-за загрязнения частицами. Эта статья написана технической командой VeTek Semiconductor (под руководством доктора Сяо) с целью создать систему систематических решений «модель оборудования → условия процесса → выбор компонентов → ожидаемый срок службы» для инженеров по эпитаксии, травлению и PVT, что поможет вам быстро подбирать материалы, контролировать частицы и оценивать поставщиков.
Основной вывод:Примите решение по трем параметрам «температура → атмосфера → тип процесса»: отдайте предпочтение покрытию CVD SiC при температуре ≤1600°C; выберите TaC для >2000°C или сильно агрессивных сред; отдавайте приоритет Solid SiC для сценариев травления и сверхвысокой чистоты.
При выборе производственной линии инженеры чаще всего задаются вопросом: «Какое покрытие мне следует использовать для моего оборудования Aixtron/Veeco, использующего эпитаксию GaN или SiC, при какой температуре и в какой атмосфере?» Ответ не сложен, но эти три измерения должны быть связаны друг с другом.
Покрытие CVD SiC все еще может сохранять структурную целостность при температуре ниже примерно 2000–2100°C. За пределами этого диапазона происходит инконгруэнтное испарение (преимущественное улетучивание кремния), что приводит к шероховатости поверхности и увеличению количества частиц. Покрытие TaC имеет температуру плавления до 3880°C и может поддерживать чрезвычайно низкое давление паров даже в условиях PVT-роста кристаллов при температуре выше 2400°C. Твердый SiC не имеет проблем на границе раздела покрытие-подложка и подходит для компонентов камеры травления, подвергающихся повторяющимся тепловым ударам.
В средах, содержащих газы на основе NH₃, H₂ или хлора, покрытие SiC работает хорошо, но скорость коррозии SiC под действием высокотемпературного водорода значительно выше, чем у TaC. Экспериментальные данные показывают, что скорость коррозии TaC в высокотемпературном аммиаке составляет около 1/6 скорости коррозии SiC, а в водороде может достигать даже 1/10. Таким образом, в стандартных условиях эпитаксии SiC или MOCVD GaN в основном используется покрытие SiC, в то время как сценарии с высокой коррозией или сверхвысокими температурами должны переключаться на TaC.
• Эпитаксия GaN MOCVD/Si: приоритет отдается графиту высокой чистоты + токоприемник с CVD-покрытием SiC, кольцо предварительного нагрева
• Рост кристаллов SiC PVT: настоятельно рекомендуется использовать покрытие TaC для графитовых компонентов в горячей зоне.
• Плазменное травление (фокусировочное кольцо и т. д.): возможно использование твердого SiC или графита с покрытием SiC, в зависимости от требований к частицам и стоимости.
• Критические детали камеры чрезвычайно чувствительны к частицам: отдавайте предпочтение твердому SiC без покрытия
![]()

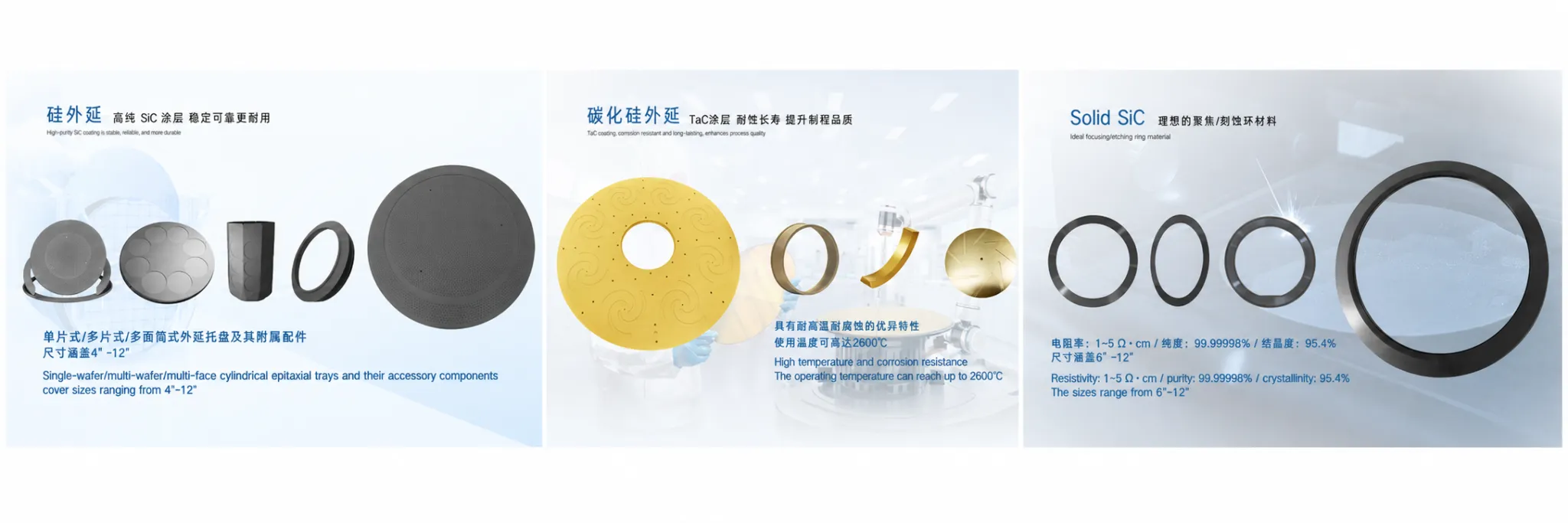

Рисунок 1 – Витрина основного продукта VeTek
Основной вывод:VeTek поддерживает настройку 1:1 на основе чертежей заказчика или оригинальных запасных частей, охватывая основные платформы, такие как Aixtron G10, Veeco K465i, ASM Epsilon и т. д. Стандартные продукты могут быть доставлены быстро; Изготовление нестандартных деталей обычно занимает 3–6 недель.
Многих инженеров больше всего беспокоит не то, «можно ли это сделать», а «может ли оно быть таким же стабильным, как оригинальные детали, с контролируемым временем выполнения заказа и доступными полными отчетами о проверках». Одна из основных возможностей VeTek — полная настройка по чертежам при сохранении совместимости с оборудованием основных брендов.
Приведенную ниже таблицу можно использовать непосредственно для внутренней технической проверки или оценки закупок:
|
Марка оборудования |
Типичная модель |
Сменные детали |
Вариант подложки |
Вариант покрытия |
Ссылка. Продолжительность жизни |
|
Экстрон |
G10 |
Токоприемник, кольцо предварительного нагрева |
Графит высокой чистоты |
Карбид кремния |
500–1000 ч |
|
Вико |
К465и |
Суцептор, отвлекающее кольцо |
Графит высокой чистоты |
Карбид кремния/ТаС |
300–800 ч. |
|
АСМ |
серия Эпсилон |
Суцептор, кольцо фокусировки |
Твердый Карбид кремния |
Без покрытия |
2000+ ч |
|
АМЕК |
гравер |
Кольцо Фокусировки, Полумесяц |
Твердый SiC/графит |
Карбид кремния |
По процессу |
В реальных проектах мы часто получаем от клиентов оригинальные запасные части или чертежи КИМ. После подтверждения соответствия теплового поля и допусков на размеры техническая группа предоставит рекомендации по чистоте подложки, толщине покрытия и шероховатости поверхности, а также предоставит образцы для проверки на инструменте заказчику.
Основной вывод:Равномерность толщины, контролируемая в пределах ±5%, плотность, близкая к теоретическому значению, и контролируемая шероховатость поверхности являются основными факторами подавления осыпания порошка и загрязнения частицами. Целевой уровень чистоты составляет менее 5 частей на миллион, при этом критические примеси металлов отслеживаются с помощью GDMS/ICP-OES.
Проблемы с частицами — это почти кошмар каждого инженера по эпитаксии. Если в покрытии появляются локальные тонкие пятна, поры или микротрещины, порошок будет отслаиваться под воздействием повторяющихся термоциклов и коррозионного газового воздействия, что напрямую увеличивает плотность дефектов пластины.
Типичная толщина покрытия CVD SiC составляет 100–200 мкм. Благодаря контролю параметров процесса и поля потока VeTek стабилизирует однородность толщины в пределах ±5%. После более чем 1000 циклов термоудара (комнатная температура ↔ 1100°C) покрытие не расслаивается и может соответствовать строгим требованиям GaN MOCVD к дефектам частиц ≤0,1/см².
Общая чистота покрытия и компонентов может быть ниже 5 частей на миллион, а в некоторых продуктах она достигает 99,99995%. Мы используем ICP-OES и GDMS для анализа следов металлов, чтобы гарантировать, что критически важные примеси, такие как Fe и Ni, остаются на контролируемых уровнях, избегая влияния легирования эпитаксиального слоя или концентрации носителей.
Поликристаллический слой β-SiC, сформированный методом CVD, имеет плотность, близкую к теоретическому значению (около 3,21 г/см³), при чрезвычайно низкой пористости. Шероховатость поверхности (Ra) можно регулировать в соответствии с технологическими требованиями заказчика, обеспечивая достаточную механическую блокировку и не становясь при этом источником образования частиц.
![]()

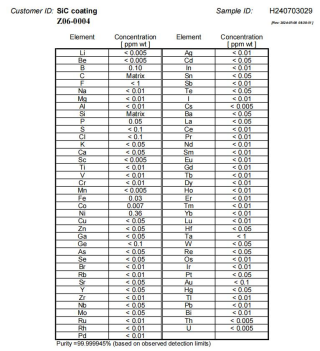

Рисунок 2 – Отчет проверки GDMS для покрытия CVD Карбид кремния
Основной вывод:Точно контролируя начальную скорость осаждения и поле течения для устранения микронапряжений, VeTek улучшила выход покрытия графитового токоприемника MOCVD клиента примерно с 50% до 90% и значительно продлила срок службы.
Это реальная история, произошедшая на производственной линии. Заказчик сообщил о пожелтении кромок и склонности к отслаиванию некоторых графитовых чувствительных элементов, в результате чего общий выход покрытия партии колебался на уровне около 50% в течение длительного времени, что сопровождалось высокими затратами на техническое обслуживание линии и риском для пластин.
После вмешательства технической группы под руководством доктора Сяо были сосредоточены усилия на двух направлениях: во-первых, скорость осаждения на начальном этапе была слишком высокой, что вызывало накопление внутренних напряжений в покрытии; во-вторых, различия в полях течения между краевыми и центральными областями привели к локальной избыточной или недостаточной толщине. Благодаря оптимизации соотношения MTS/H₂, профиля температуры осаждения и конструкции поля потока приспособления микронапряжения были эффективно сняты. В конечном итоге выход покрытия из этой партии и последующего производства стабилизировался на уровне выше 90%, цикл замены клиента был явно продлен, а количество жалоб на частицы значительно снизилось.
Этот случай демонстрирует: «умение покрывать» — это только отправная точка; «Стабильное, долговечное покрытие и контроль частиц» — это реальная ценность, о которой заботятся инженеры. Данные говорят громче, чем любая реклама.
![]()

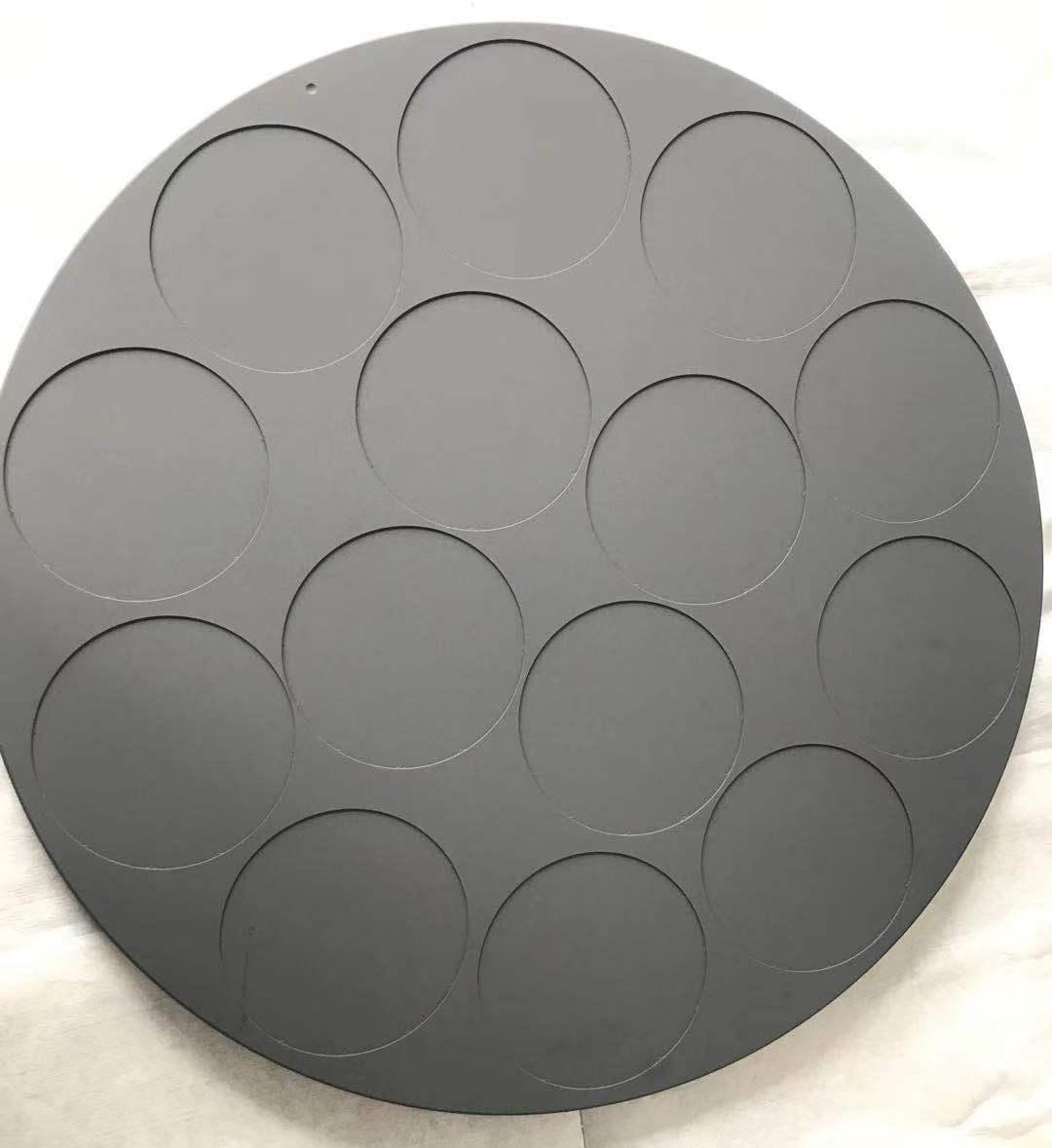

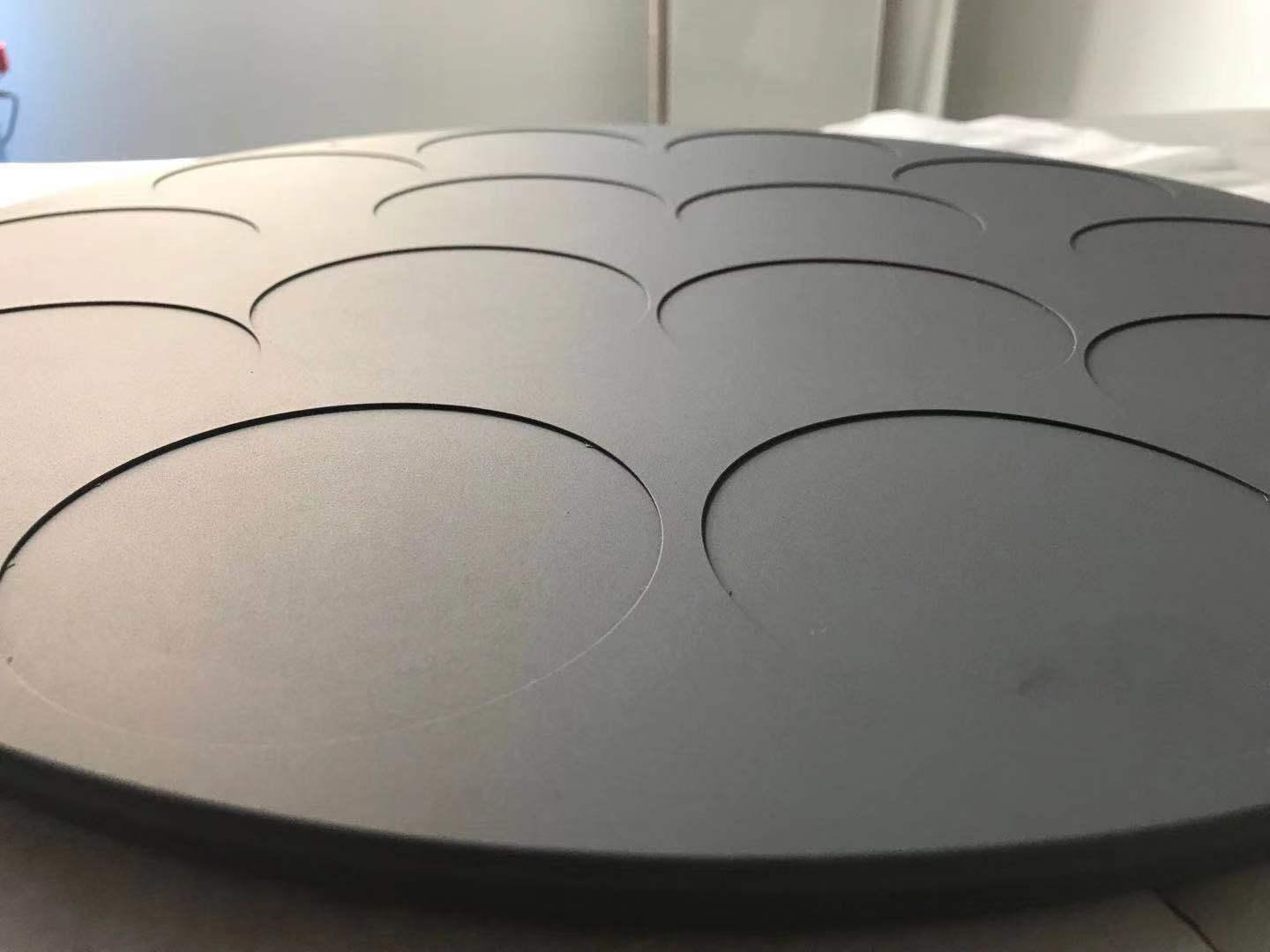

Рисунок 3 – Графитовый токоприемник с CVD-покрытием из карбида кремния высокой чистоты, с равномерным цветом поверхности и без дефектов
Основной вывод:Детали из графита с покрытием имеют более низкую стоимость и более быстрый термический отклик, подходят для большинства эпитаксионных токоприемников; Твердый SiC не имеет риска на границе раздела и имеет более высокую стойкость к плазме, подходит для компонентов с высокими требованиями к травлению и для сценариев со сверхдлительным сроком службы.
На многих отборочных собраниях возникает вопрос: следует ли нам использовать графит с покрытием или сразу перейти к Solid SiC? Речь идет не просто о том, «что лучше», а о компромиссе между сценарием применения и совокупной стоимостью владения (TCO).
Преимущества деталей из графита с покрытием:Высокая теплопроводность подложки, быстрый нагрев, контролируемая стоимость; покрытие обеспечивает химический барьер и подавление частиц. Подходит для крупногабаритных эпитаксионных токоприемников GaN/SiC, требующих высокой термической однородности.
Преимущества твердого SiC:Монолитный β-SiC без границы раздела покрытие-подложка, без риска расслоения; Чистота может достигать 5N–7N, исключительная стойкость к плазменной эрозии, подходит для важных деталей травления, таких как кольца фокусировки и душевые насадки, срок службы до 2000+ часов.
Основной вывод:От мониторинга установки и предупреждения об аномалиях до профессиональной очистки и регенерации — формирование замкнутого цикла управления может значительно снизить совокупную стоимость владения и уменьшить частоту закупок новых деталей. VeTek предоставляет специальные услуги по чистке Aixtron/Veeco и другого оборудования.
Многие заводы рассматривают детали с покрытием как расходные материалы, которые можно использовать и выбрасывать. В действительности, после профессиональной очистки и регенерации значительная часть компонентов может быть восстановлена до уровня частиц и тепловых характеристик, близких к новым деталям, особенно токоприемники и кольца предварительного нагрева для платформ Aixtron и Veeco.
Рекомендуется вести простой журнал жизненного цикла: записывать время установки, общее количество часов работы, состояние поверхности после каждой очистки и результаты испытаний на наличие частиц. Только тогда, когда покрытие демонстрирует очевидное пожелтение, локальное расслоение или постоянное превышение количества частиц, следует принимать решение о замене, а не преждевременно сдавать в слом на основании ощущений.
![]()
Рисунок 4. Служба очистки графитовых деталей с CVD-покрытием Карбид кремния
Основной вывод:Сосредоточьтесь на системе ISO9001, полных отчетах о проверках (GDMS/ICP-OES), поддержке образцов, надежности выполнения заказов и возможностях технической связи на английском языке. VeTek имеет круглосуточную поддержку и опыт обслуживания клиентов за рубежом.
Для международных клиентов или заводов со строгими требованиями к квалификации поставщиков особенно важны следующие моменты:
• Система качества: ISO9001, процесс контролируется и отслеживается.
• Возможность проверки: предоставление полных отчетов по анализу материалов покрытия и подложки.
• Образцы и время выполнения заказа: Поддержка оценки образцов; стандартная продукция доставляется быстро, нестандартные детали обычно доставляются в течение 3–6 недель, срочные заказы могут быть ускорены после переговоров.
• Техническая коммуникация: отделы продаж и инженеры могут свободно общаться на английском языке, что снижает затраты на связь для зарубежных клиентов.
• Послепродажное реагирование: предоставление технической поддержки и помощи в анализе неисправностей, когда в покрытии или компонентах обнаруживаются аномалии.
![]()

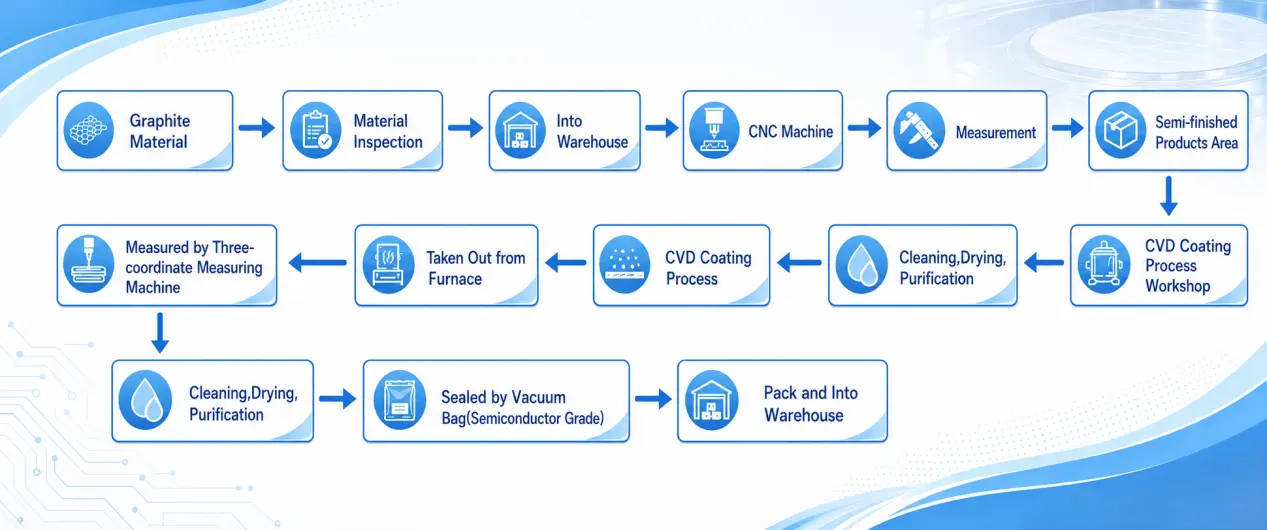

Рисунок 5 – Полный процесс заказа продукции VeTek
(1). Поддерживает ли продукт полную настройку на основе чертежей? Какому основному оборудованию он может соответствовать?
Да. Можно настроить токоприемник, кольцо предварительного нагрева, отводящее кольцо, полумесяц, кольцо фокусировки и т. д., совместимые с такими платформами, как Aixtron G10, Veeco, ASM, AMEC, TEL.
(2). Как гарантируется чистота? На каком уровне контролируются примеси металлов?
Чистота покрытия и компонентов может быть ниже 5 частей на миллион, а некоторые достигают 99,99995%. Для анализа следов используются ICP-OES, GDMS и другое оборудование с предоставлением полных отчетов.
(3). А как насчет однородности толщины и срока службы CVD-покрытий SiC/TaC?
Однородность по толщине обычно контролируется в пределах ±5%, толщина 100–200 мкм. В соответствующих технологических окнах срок службы GaN-суцептора MOCVD может достигать диапазона 500–1000 часов; сценарии сверхвысоких температур требуют перехода на TaC или Solid SiC.
(4). Поддерживается ли выборочное тестирование? Каково типичное время выполнения оптовых заказов?
Поддерживается выборочная оценка. Стандартные продукты могут быть отправлены быстро; Изготовление нестандартных деталей обычно занимает 3–6 недель, в зависимости от сложности и объема конструкции. Срочные заказы могут быть ускорены по согласованию.
(5). Какие сертификаты системы качества доступны? Могут ли быть предоставлены отчеты о проверках и послепродажная поддержка?
Действует система управления качеством ISO9001. Могут быть предоставлены отчеты по анализу материалов и покрытий, а также круглосуточная онлайн-техническая поддержка. Общение на английском языке для зарубежных клиентов является безупречным.
Выбор никогда не сводится к «выбору самого дорогого» или «выбору самого толстого», а к «нахождению решения с наилучшим балансом производительности и стоимости в соответствии с вашим оборудованием, технологическим окном и бюджетом частиц». Мы надеемся, что это руководство поможет вам быстро определить структуру принятия решений: сначала посмотрите на температуру и атмосферу, затем сопоставьте покрытие или твердый SiC и, наконец, подтвердите срок службы и характеристики частиц с помощью данных.
Если вы оцениваете решения по замене токоприемников, колец предварительного нагрева или компонентов горячей зоны на Aixtron, Veeco или других платформах, вы можете напрямую связаться с технической командой VeTek. Мы можем предоставить рекомендации по настройке, поддержку образцов и полные отчеты о проверках на основе ваших чертежей или существующих запасных частей. Доктор Сяо и команда инженеров готовы обсудить с вами вопросы оптимизации теплового поля или разработки специальной конструкции в любое время.
Для получения подробной информации о продукте и дополнительной технической информации, пожалуйста,связаться с нами.
1. Внутренние инженерные данные VeTek Semiconductor — срок службы графитового токоприемника с покрытием SiC 500–1000 часов в процессе GaN MOCVD, выход покрытия увеличился с 50% до 90% после устранения пожелтения краев и другие практические примеры [1].
2. T/CASME 2000-2025 Техническая спецификация для графитовых токоприемников с покрытием из карбида кремния для эпитаксии полупроводников. Определяет технические требования к графитовым токоприемникам с покрытием из карбида кремния, изготовленным методом CVD на подложках изостатического графита высокой чистоты, применимым к полупроводниковым эпитаксиям.
3. T/CASME 2085-2025 Технические условия на изделия с покрытием из карбида тантала для выращивания кристаллов карбида кремния. Технические условия на изделия из графита с покрытием TaC в сценариях выращивания кристаллов SiC.
4. Накамура и др., «Покрытия из спеченного карбида тантала на графитовых подложках: высоконадежные защитные покрытия для объемного и эпитаксиального роста», Applied Physics Letters, Vol. 106, 082108, 2015. — Подтверждает, что покрытия TaC могут эффективно защищать графитовые подложки при высоких температурах (>2000°C) и сильно агрессивных средах, образуя четкую границу производительности с покрытиями SiC.
5. Ван и др., «Влияние карбонизированного буферного слоя на рост SiC на Si», Journal of Crystal Growth, Vol. 199, стр. 564–567, 1999. - Обсуждаются эффекты буферного слоя и контроль морфологии поверхности в процессе CVD-роста SiC, индексируемые Scopus и Web of Science.
Примечание. Данные о сроке службы и производительности в тексте являются типичными справочными значениями. На фактическую производительность влияют конкретные условия процесса, состояние оборудования и уровень технического обслуживания. Пожалуйста, сверьтесь с фактическими измерениями.
Автор:Группа технических инженеров VeTek Semiconductor (завершена под руководством доктора Сяо)
