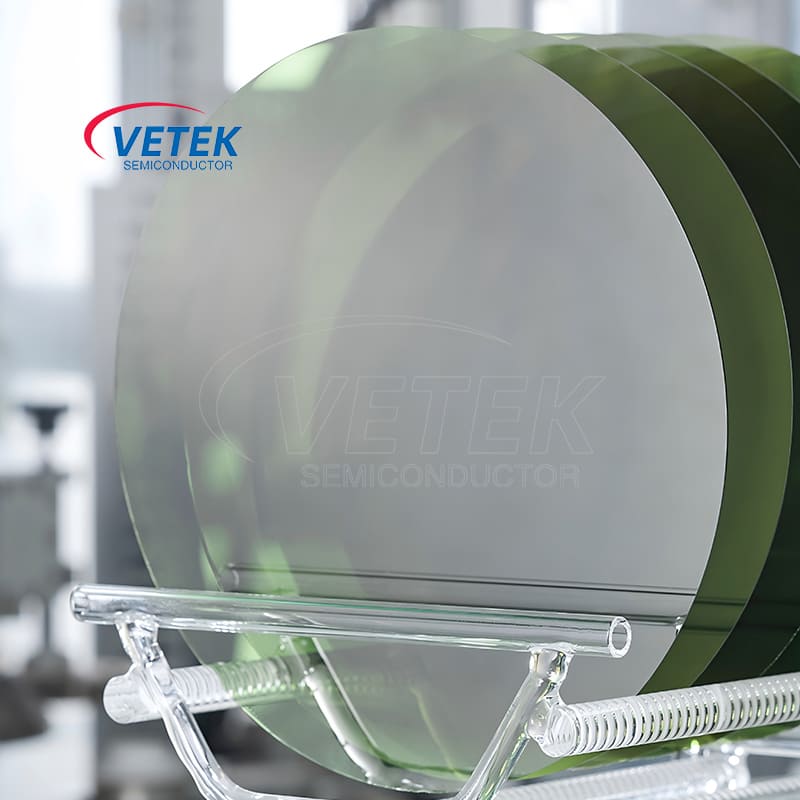

4H SemioStulation Type SIC SUPSTRATE

SIC PAFER играет несколько ключевых ролей в процессе обработки полупроводникового процесса. В сочетании с высоким удельным сопротивлением, высокой теплопроводностью, широкой полосой и другими свойствами, он широко используется в высокочастотных, мощных и высокотемпературных областях, особенно в микроволновых и радиочастотных приложениях. Это незаменимый компонентный продукт в процессе производства полупроводников.

Основное преимущество

1. Отличные электрические свойства

Электрическое поле с высоким критическим поломки (около 3 мВ/см): примерно в 10 раз выше, чем кремний, может поддерживать более высокое напряжение и более тонкую конструкцию дрейфа, значительно снижая пристойчивость, подходящую для устройств с высоким напряжением.

Полуинтуляционные свойства: высокое удельное сопротивление (> 10^5 Ом · см) посредством легирования ванадие или внутренней компенсации дефекта, подходящая для высокочастотных, низких потерь радиочастотных устройств (таких как возле), снижение эффектов паразитической емкости.

2. Тепловая и химическая стабильность

Высокая теплопроводность (4,9 Вт /см · K): превосходная производительность рассеяния тепла, поддержка высокой температурной работы (теоретическая рабочая температура может достигать 200 ℃ или более), уменьшить требования к тепловой диссипации системы.

Химическая инертность: инертная для большинства кислот и щелочи, сильная коррозионная устойчивость, подходящая для суровой среды.

3. Структура материала и качество кристалла

4H Политипическая структура: гексагональная структура обеспечивает более высокую подвижность электронов (например, продольную подвижность электронов около 1140 см²/V · с), что превосходит другие политипные структуры (например, 6H-SIC) и подходит для высокочастотных устройств.

Высококачественный эпитаксиальный рост: низкая плотность дефектов Гетерогенные эпитаксиальные пленки (такие как эпитаксиальные слои на композитных субстратах ALN/SI) могут быть достигнуты с помощью технологии CVD (химическое пары), улучшая надежность устройства.

4. Совместимость процесса

Совместимый с кремниевым процессом: изоляционный слой SIO₂ может быть сформирован с помощью термического окисления, которое легко интегрировать процессовые устройства на основе кремния, такие как MOSFET.

Оптимизация контактов OHMIC: использование многослойного металла (например, процесс сплава Ni/Ti/Pt), снизите сопротивление контакта (например, сопротивление контакта Ni/Si/Al, всего 1,3 × 10^-4 Ом · см), улучшение производительности устройства.

5. Сценарии приложения

Силовая электроника: используется для производства высоковольтных диодов Шоттки (SBD), модулей IGBT и т. Д., Поддерживая высокие частоты переключения и низкие потери.

RF-устройства: подходящие для базовых станций 5G, радиолокационных и других высокочастотных сценариев, таких как устройства Algan/Gan Hemt.

Vetek Semiconductor постоянно занимается более высоким качеством кристаллов и качеством обработки, чтобы удовлетворить потребности клиентов. В настоящее время,4 дюймаи6-дюймовыйпродукты доступны, и8 дюймовПродукты находятся в стадии разработки.

Полуинтуляционные субстраты SIC Базовые спецификации продукта:

Полуинтуляционные спецификации качества кристаллов SIC:

4H Полузолирующий тип метод обнаружения субстрата и терминология.:
