1. Плотность дефекта значительно снизилась

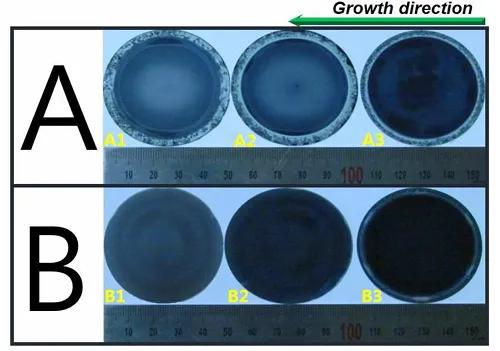

АПокрытие TACПочти полностью устраняет явление углеродной инкапсуляции, выделяя прямой контакт между графитовым тигером и расплавом SIC, значительно снижая плотность дефектов микротрубков. Экспериментальные данные показывают, что плотность дефектов микротрубки, вызванных углеродным покрытием в кристаллах, выращенных в тигных типах, покрытых TAC, снижается более чем на 90% по сравнению с традиционными графитовыми тигилами. Кристаллическая поверхность равномерно выпуклая, и на краю нет поликристаллической структуры, в то время как обычные графитовые крестики часто имеют краевую поликристаллизацию, депрессию кристаллов и другие дефекты.
2. Перепрыск примесей и улучшение чистоты
Материал TAC имеет превосходную химическую инертность для Si, C и N паров и может эффективно предотвратить примеси, такие как азот в графите, диффундировать в кристалл. ГДМ и тесты зала показывают, что концентрация азота в кристалле снизилась более чем на 50%, а удельное сопротивление увеличилось до 2-3 раза больше, чем у традиционного метода. Хотя было включено следовое количество элемента TA (атомная доля <0,1%), общее общее содержание примесей было снижено более чем на 70%, что значительно улучшило электрические свойства кристалла.
3. Кристаллическая морфология и однородность роста
Покрытие TAC регулирует температурный градиент на границе графика кристаллов, что позволяет кристаллическому слищке расти на выпуклой изогнутой поверхности и гомогенизации скорости роста краев, тем самым избегая явления поликристаллизации, вызванного переохлаждением краев в традиционных графитовых крестеле. Фактическое измерение показывает, что отклонение диаметра кристаллического слитка, выращенного в тигле с покрытием TAC, составляет ≤2%, а плоская поверхность кристаллической поверхности (среднеквадратичные средства) улучшается на 40%.
Характерно - |
TAC Механизм покрытия |
Impact на рост кристаллов |
Thermal проводимость и распределение температуры |
Теплопроводность (20-22 Вт/м · К) значительно ниже, чем графит (> 100 Вт/м · К), снижение рассеивания радиального тепла и уменьшение радиального градиента температуры в зоне роста на 30% |
Улучшенная однородность поля температуры, уменьшая искажения решетки, вызванные тепловым напряжением и уменьшающей вероятность генерации дефекта |
Radiative потери тепла |
Поверхностная излучательная способность (0,3-0,4) ниже, чем графит (0,8-0,9), уменьшая радиационные потери тепла и позволяя тепло возвращаться в корпус печи посредством конвекции |
Улучшенная тепловая стабильность вокруг кристалла, что приводит к более равномерному распределению концентрации паров C/SI и снижению дефектов, вызванных составной перенасыщением |
Химический барьерный эффект |
Предотвращает реакцию между графитом и паром SI при высоких температурах (Si + C → SIC), избегая дополнительного высвобождения источника углерода |
Поддерживает идеальное соотношение C/SI (1,0-1,2) в зоне роста, подавляя дефекты включения, вызванные препаратом углерода |
Material Тип |
Temperatature сопротивление |
Chemical Seerness |
Mechanical Sill |
Crystal плотность дефекта |
Typical Application сценарии |
TAC Графит с покрытием |
≥2600 ° C. |
Нет реакции с паром SI/C |
Твердость MOHS 9-10, Сильная тепловая устойчивость |
<1 см² (микропий) |
Высоколетний 4H/6H-SIC монокристаллический рост |
Bare Graphite |
≤2200 ° C. |
Корродировано паром Si, выпуская C |
Низкая прочность, склонна к растрескиванию |
10-50 смгвра |
Эффективные субстраты SIC для электроэнергии |
SIC с покрытием графит |
≤1600 ° C. |
Реагирует с SI, образующим SIC₂ при высоких температурах |
Высокая твердость, но хрупкая |
5-10 смг² |
Упаковочные материалы для полупроводников средней температуры |
Bn Crucible |
<2000k |
Выпускает примеси N/B. |
Плохая коррозионная стойкость |
8-15 смг² |
Эпитаксиальные субстраты для составных полупроводников |
Покрытие TAC достигло полного улучшения качества кристаллов SIC за счет тройного механизма химического барьера, оптимизации теплового поля и регуляции границы раздела
